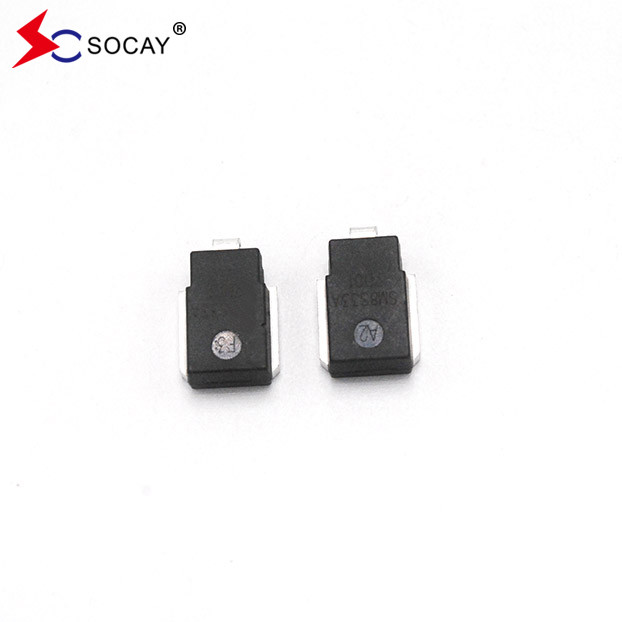

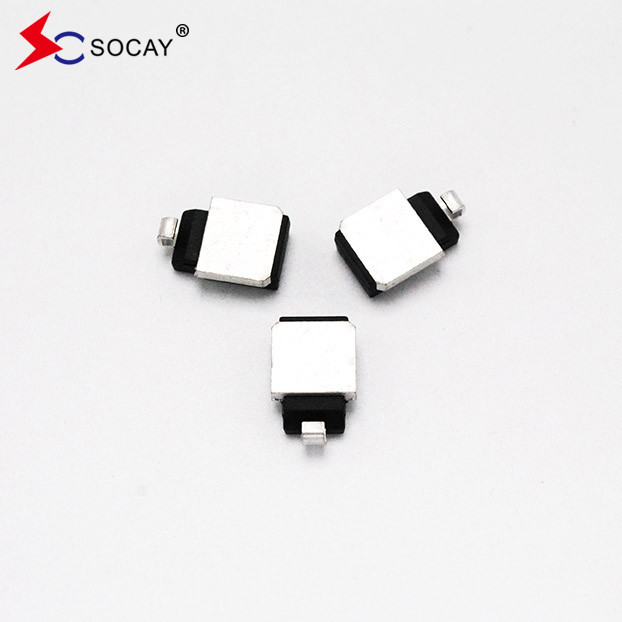

24V SM8S24CAG Komponen Perlindungan Sirkuit DO-218AB Paket Diode TVS Otomotif

24V SM8S24CAG Komponen Perlindungan Sirkuit DO-218AB Paket Diode TVS Otomotif

DATA SHEET:SM8SXXG Series_v2309.1.pdf


Deskripsi:
Seri SM8S dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.


Gambaran umum tentang dioda penekan transisi TVS otomotif
1Aplikasi luas dioda penekan transisi TVS otomotif
Dioda TVS kelas mobil adalah perangkat perlindungan umum dalam aplikasi praktis. Mereka banyak digunakan dalam: sistem hiburan mobil, radar mundur, catu daya mobil, perangkat anti pencurian,navigator mobilkursi, pemutar MP3 mobil, sistem kontrol motor mobil.Dengan perkembangan yang kuat dari ilmu pengetahuan dan teknologi dan teknologi informasi, produk elektronik yang dipasang di kendaraan semakin terintegrasi dan modular. Untuk memastikan operasi produk elektronik yang dipasang di kendaraan yang stabil dan dapat diandalkan,persyaratan yang lebih ketat dan menuntut harus diajukan untuk parameter teknis perangkat perlindungan elektronik dan produsen- Memerlukan.

2Persyaratan parameter untuk dioda penekan transisi TVS otomotif
Kecepatan respons tingkat nS, tegangan residual rendah, arus kebocoran rendah, sesuai dengan uji load dump ISO 7637-2-5A/5B, keandalan tinggi,dan sesuai dengan persyaratan perangkat elektronik otomotif AEC-Q101.

3. Persyaratan sertifikasi sistem produsen
Melewati mobilindustri sertifikasi sistem IATF16949

Fitur:
Chip kaca yang dioptimalkan.
T_JKemampuan = 175 °C cocok untuk keandalan tinggi dan persyaratan otomotif.
Kapasitas daya pulsa puncak 6600W dengan bentuk gelombang 10/1000μs, tingkat pengulangan (siklus kerja): 0,01 %.
Memenuhi ISO7637-2 5a/5b dan ISO 16750 load dump test (berbeda-beda tergantung kondisi uji).
Memenuhi kualifikasi AEC-Q101.
arus kebocoran rendah.
Turunnya tegangan ke depan.
Kemampuan penjepit yang sangat baik.
Waktu respons yang sangat cepat.
RoHS sesuai.


Aplikasi:
Perlindungan mobil.

Deskripsi dioda TVS yang umum digunakan dalam seri SM8S
Dioda TVS seri SM8S adalah perangkat perlindungan anti-surge kelas otomotif. Berbagai jenis produk dioda TVS otomotif digunakan sesuai dengan tingkat tegangan 12V, 24V, dll.seperti SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A, dll.
