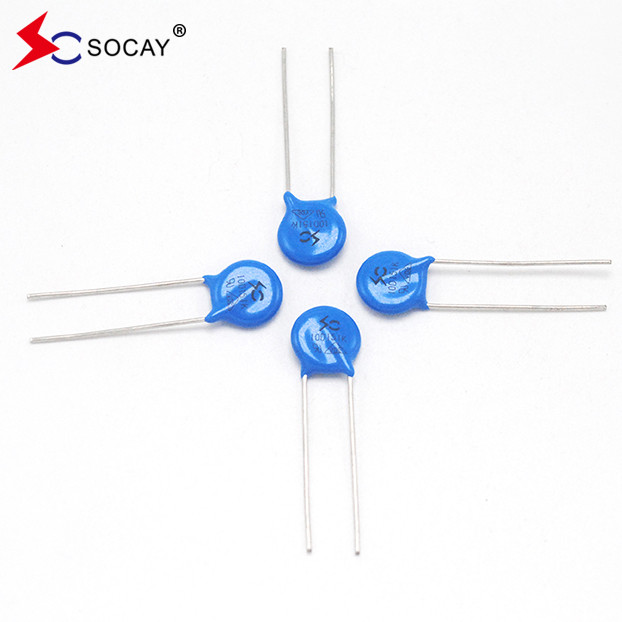

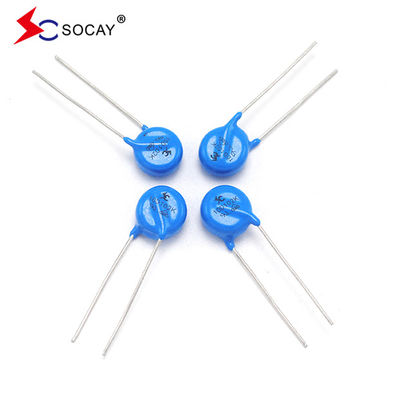

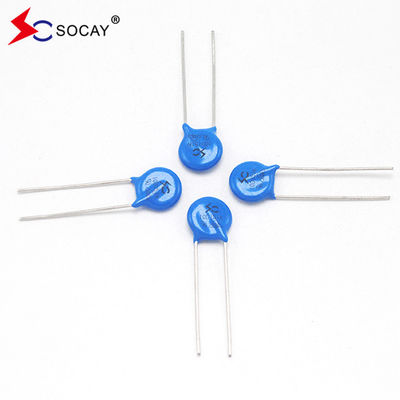

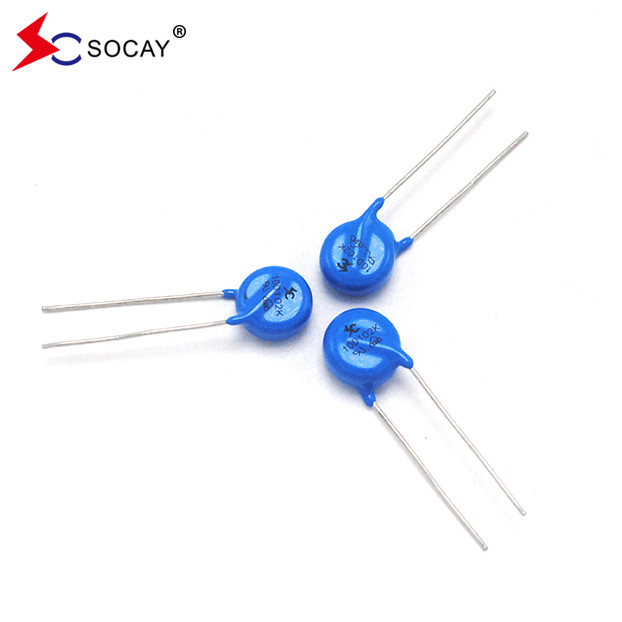

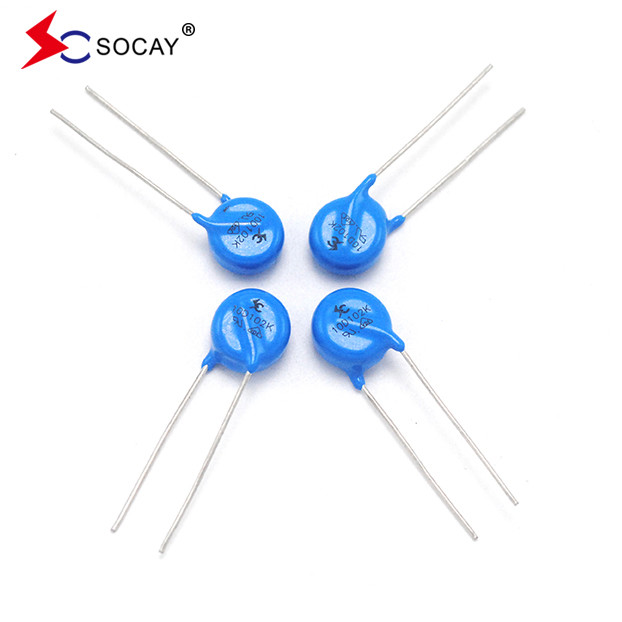

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Smart Electronics ~ Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K

DATA SHEET:10D Series_v2306.1.pdf

Deskripsi:

10D seri varistor radial timbal menyediakan solusi perlindungan sirkuit yang ideal untuk aplikasi tegangan DC rendah dengan menawarkan nilai lonjakan yang lebih tinggi dari sebelumnya tersedia dalam cakram kecil.
Rating arus puncak lonjakan maksimum dapat mencapai hingga 3,5KA (pulsa 8 / 20 μs) untuk melindungi terhadap lonjakan puncak tinggi, termasuk gangguan serangan petir tidak langsung,sistem beralih transient dan transient cepat abnormal dari sumber daya.

Parameter dasar dari varistor terutama terdiri dari 12 item berikut:

1. Tegangan varistor nominal (V): mengacu pada nilai tegangan di varistor ketika arus pulsa dengan durasi tertentu (umumnya 1mA dan durasi kurang dari 400mS) melewati.
2Rasio tegangan: mengacu pada rasio nilai tegangan yang dihasilkan ketika arus dari varistor adalah 1mA untuk nilai tegangan yang dihasilkan ketika arus dari varistor adalah 0,1mA.
3. Tegangan batas maksimum (V): Nilai puncak tegangan di kedua ujung varistor di bawah arus puncak pulsa maksimum Ip yang dapat ditoleransi varistor dan bentuk gelombang yang ditentukan.
4Rasio tegangan residual: Ketika arus yang melewati varistor adalah nilai tertentu, tegangan yang dihasilkan di kedua ujungnya disebut tegangan residual dari nilai arus ini.Rasio tegangan residual adalah rasio tegangan residual terhadap tegangan nominal.
5Kapasitas aliran (kA): Kapasitas aliran, juga disebut aliran, mengacu pada nilai maksimum pulsa (puncak) arus.
6. arus kebocoran (mA): arus kebocoran, juga disebut arus tunggu, mengacu pada arus yang mengalir melalui varistor di bawah suhu yang ditentukan dan tegangan DC maksimum.
7Koefisien suhu tegangan: mengacu pada tingkat perubahan tegangan nominal varistor dalam kisaran suhu yang ditentukan (suhu adalah 20 °C ~ 70 °C), yaitu,ketika arus melalui varistor tetap konstanKoefisien suhu saat ini:mengacu pada perubahan relatif arus yang mengalir melalui varistor ketika suhu berubah 1 °C ketika tegangan di varistor tetap konstan.
8Koefisien tegangan nonlinear: mengacu pada rasio nilai resistensi statis terhadap nilai resistensi dinamis dari varistor di bawah tegangan eksternal tertentu.
9Resistensi isolasi: mengacu pada nilai resistensi antara kawat timah (pin) dari varistor dan permukaan isolasi dari resistor.
10Kapasitas statis (PF): mengacu pada kapasitansi yang melekat pada varistor itu sendiri.
11. Daya nominal: Daya maksimum ketika tegangan varistor berubah kurang dari 10% setelah bekerja selama 1000 jam pada suhu lingkungan spesifik 85 °C.
12. Maksimum arus impuls (8/20us): Dampak varistor dengan arus impuls tertentu (8/20us bentuk gelombang) sekali atau dua kali (dengan interval 5 menit setiap kali),sehingga perubahan dalam tegangan varistor masih dalam 10% dari arus masuk maksimum.

Aplikasi:
