Name: SE03N6L01GZ Array ESD Kapasitas rendah Perlindungan ESD Tegangan operasi 3.3V
Brand: SOCAY
SKU: SE03N6L01GZ
Rating: 4.7 (140 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

nama komponen: Array ESD

Paket Komponen: DFN1006-2L

Vrwm (Maks.): 3.3V

Vbr (Min.): 5.0v

Vbr (Maks.): 6.5V

DIA: 1mA

Ir (Maks.): 1,0μA

Vc (Biasa) (Ipp=1A): 9.0V

Vc (jenis) (Ipp=5A): 19.0V

Cj (Ketik.): 0.4pF

Menyoroti:

Array ESD 3.3V

Array ESD Kapasitas Rendah

Perlindungan ESD Kapasitansi Rendah

Informasi dasar

Tempat asal: Shenzen Guandong Cina

Nama merek: SOCAY

Sertifikasi: REACH RoHS ISO

Nomor model: SE03N6L01GZ

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

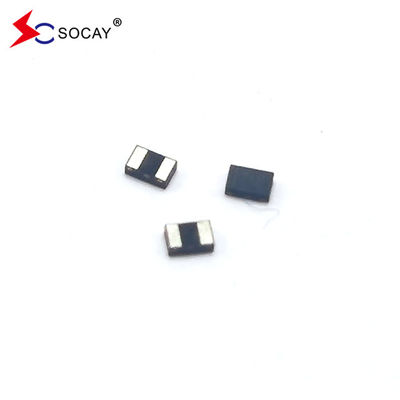

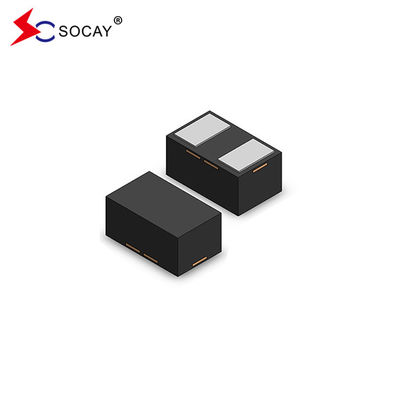

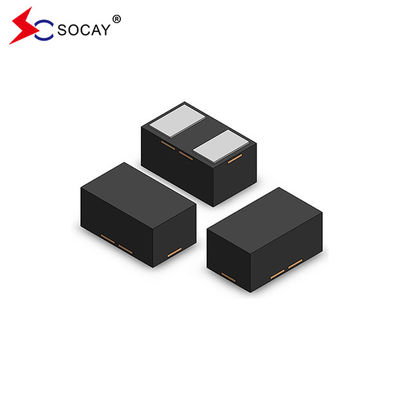

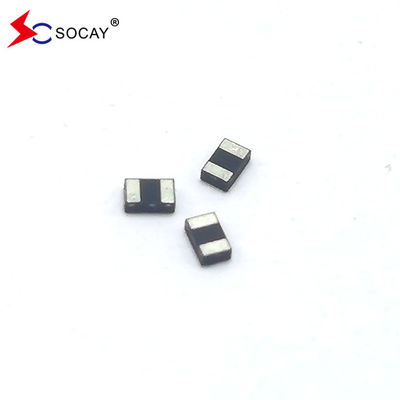

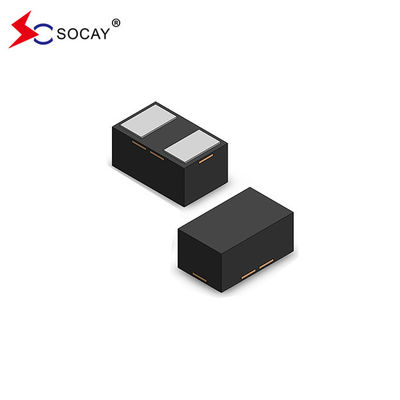

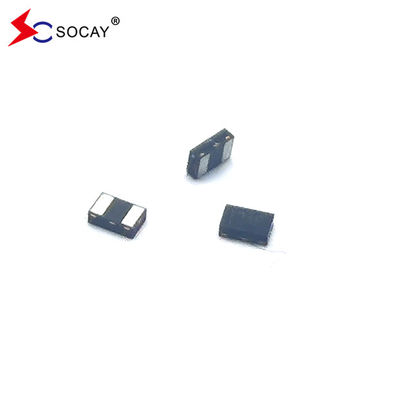

Galeri

SE03N6L01GZ Array ESD Kapasitas rendah Perlindungan ESD Tegangan operasi 3.3V

Deskripsi Produk

Array ESD Kapasitas Rendah untuk Perlindungan ESD SE03N6L01GZ Tegangan Operasi 3.3V

Array ESD DATASHEET:SE03N6L01GZ_v2204.1.pdf

Fitur Array ESD:

Tegangan operasi: 3.3V
Kebocoran rendah: nA Level
Kapasitas Rendah
Tegangan Clamping yang Sangat Rendah
RoHS sesuai

Aplikasi Array ESD:

Handset Seluler & Aksesoris
Digital Visual Interface (DVI)
Sirkuit RF
Tampilkan Port
Port USB
Pelabuhan MDDI
PCI Express

Array ESD Karakteristik Mekanis:

DFN1006 (1.0x0.6x0.5mm) Paket
Berat 0,5 miligram (Kira-kira)
Jumlah Per Reel: 10.000 pcs
Ukuran gulungan: 7 inci
Lead Finish: bebas timbal

Diagram fungsi array ESD:

SE03N6L01GZ Array ESD Kapasitas rendah Perlindungan ESD Tegangan operasi 3.3V 0

Array ESD Rating Maksimal Absolute (T)_A= 25°C kecuali ditentukan lain):


Simbol	Parameter	Nilai	Satuan
T_L	Suhu Pengelasan Timah	260 (10 detik)	oC
T_OP	Jangkauan suhu operasi	-55 sampai +125	°C
T_STG	Rentang suhu penyimpanan	-55 sampai +150	°C
V_ESD	ESD per IEC61000-4-2 (udara)	± 25	kV
	ESD menurut IEC61000-4-2 (Kontak)	± 25

Karakteristik Listrik (T_A=25°C kecuali ditentukan sebaliknya):

Parameter	Simbol	Ketentuan	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan kerja terbalik	VRWM	...	...	...	3.3	V
Tegangan pemutus	VBR	IT = 1mA	5.0	...	6.5	V
Arus kebocoran	IR	VRWM = 3.3V	...	...	1.0	μA
Tegangan Clamping	VC	IPP = 1A, tP = 8/20μs	...	9.0	...	V
Tegangan Clamping	VC	IPP = 5A, tP = 8/20μs	...	19.0	...	V
Kapasitas persimpangan	CJ	VR = 0V, f = 1MHz	...	0.4	...	pF

ESD Arrays Karakteristik kurva:

Gambar 1.8/20 us Pulse Waveform

Gambar 2.ESDPulsaWAveform(menurut IEC 61000-4-2)

DFN1006-2L Rangka dan Dimensi Paket:

Simbol	Milimeter		Inci
	Min.	Max. Apa yang terjadi?	Min.	Max. Apa yang terjadi?
A	0.450	0.550	0.018	0.022
A1	0.010	0.070	0.000	0.003
D	0.950	1.050	0.037	0.041
E	0.550	0.650	0.022	0.026
D1	0.450 REF		0.018 REF
E1	0.400 REF		0.016 REF
b	0.275	0.325	0.011	0.013
e	0.675	0.725	0.027	0.029
L	0.275	0.325	0.011	0.013
L1	0.010 REF		0.000 REF
