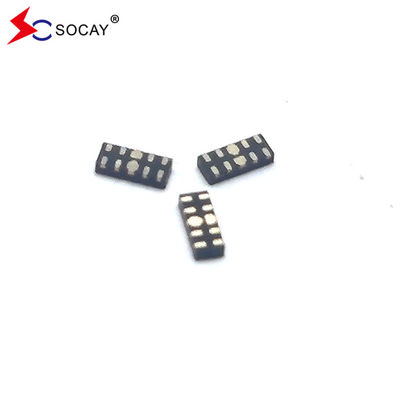

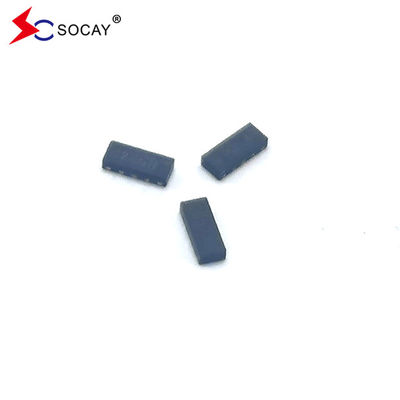

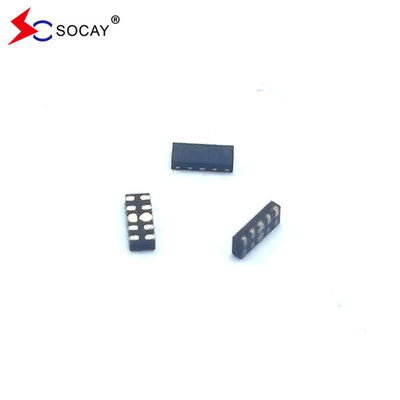

Name: DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 4.6 (198 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

nama komponen: Array ESD

Paket Komponen: DFN2510-10L

Vrwm (Maks.): 5.0v

Vbr (Min.): 6.0V

Ir (Maks.): 1,0μA

DIA: 1mA

Vc (Biasa) (Ipp=1A): 10V

Vc (jenis) (Ipp=4A): 13V

Cj (Typ.) antara I/O dan GND: 0,6pF

Cj (Typ.) antara I/O dan I/O: 0.4pF

Menyoroti:

DFN2510-10L Array ESD

Array ESD 5.0V

Informasi dasar

Tempat asal: Shenzen Guandong Cina

Nama merek: SOCAY

Sertifikasi: REACH RoHS ISO

Nomor model: SE05NRD34GU

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD

Deskripsi Produk

DFN2510-10L ESD Arrays SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD

Array ESD DATASHEET:SE05NRD34GU_v2307.1.pdf

Fitur Array ESD:

Tegangan kerja: 5,0V
Kapasitas rendah: 0,60 pF (Biasa)
Arus kebocoran rendah: 1,0μA @ V_RWM
Tegangan penjepit rendah
Waktu respons adalah < 1 ns

Aplikasi Array ESD:

USB 3.0, USB 2.0
HDMI 1.3/1.4, Tampilkan port 1.3, eSATA
Unified Display Interface (UDI)
Digital Visual Interface (DVI)
Antarmuka Serial Kecepatan Tinggi

Array ESD Karakteristik Mekanis:

Paket DFN2510-10L
Peringkat peradangan senyawa cetakan: UL 94V-0
Jumlah Per Reel: 3.000 pcs
Ukuran gulungan: 7 inci

Diagram fungsi array ESD:
DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD 0

Array ESD Rating Maksimal Absolute (T)_A= 25°C kecuali ditentukan lain):

Simbol	Parameter	Nilai	Satuan
TLST	Suhu Pengelasan Timah	260 (10 detik)	°C
TSTG	Rentang suhu penyimpanan	-55 sampai +150	°C
TOPT	Jangkauan suhu operasi	-55 sampai +125	°C
VESD	ESD menurut IEC 61000-4-2 ((Air)	± 20	KV
	ESD menurut IEC 61000-4-2 (Kontak)	± 15

Karakteristik kurva IV:
DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD 2

Simbol	Parameter
IPP	Maksimal arus pulsa puncak terbalik
VC	Tegangan Clamping @ IPP
VRWM	Tegangan terbalik puncak kerja
IR	arus kebocoran terbalik maksimum @ VRWM
VBR	Tegangan pemecahan @ IT
IT	Arus Uji
Jika	Arus ke depan
VF	Tegangan ke depan @ IF

Karakteristik listrik (TA = 25°C kecuali ditentukan lain):

Simbol	Kondisi pengujian	Minimal	Tipikal	Maksimal	Satuan
VRWM	Setiap pin I/O ke GND	...	...	5.0	V
IR	VRWM=5V, T=25°C Setiap pin I/O ke GND	...	...	1.0	μA
VBR	IT = 1mA Setiap pin I/O ke GND	6.0	...	...	V
VC	IPP=1A, tp=8/20μs Setiap pin I/O ke GND	...	10	...	V
VC	IPP=4A, tp=8/20μs Setiap pin I/O ke GND	...	13	...	V
CJ	VR=0V, f=1MHz Antara I/O dan GND	...	0.60	...	pF
CJ	VR=0V, f=1MHz Antara I/O dan I/O	...	0.40	...	pF

Informasi Aplikasi Array ESD:
DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD 3
Layout Top View untuk HDMI Interface denganSE05NRD34GU

DFN2510-10L Rangka dan Dimensi Paket:

Simbol	Dimensi dalam Milimeter
	Min.	Nom.	Max. Apa yang terjadi?
A	0.45	0.50	0.55
A1	...	0.02	0.05
b	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
Dan	2.00 BSC
E	0.95	1.00	1.05
L	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD Array SE05NRD34GU Tegangan Kerja 5.0V Untuk Perlindungan ESD 5
