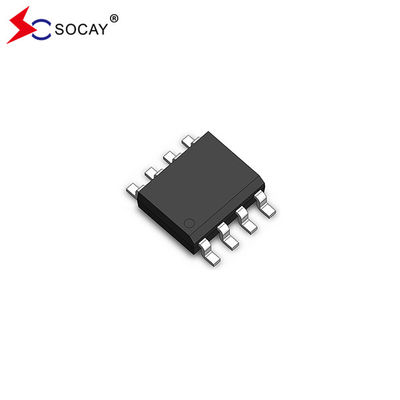

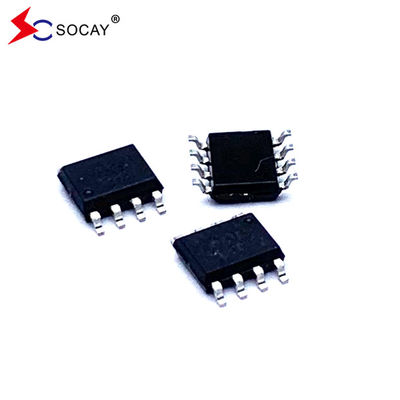

MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah

3000PCS
MOQ
negotiable
harga
MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Array ESD
Paket Komponen: SE02P8M14HA
Vrwm (Maks.): 2.8V
Ir (Typ.): 0,1V
Ir (Maks.): 1,0μA
Vt1 (Ketik.): 3.7V
VH: 3.0~4.0V
Vc (Max.) (Ipp=2A): 5.0v
Vc (Max.) (Ipp=10A): 8.0v
Vc (Maks.) (Ipp=24A): 14.0V
Cj (Ketik.): 1,5pF
Cj (Max.): 2.5pF
Menyoroti:

MSOP-8 ESD Array

,

Array ESD SE02P8M14HA

,

MSOP-8 ESD Perlindungan Surge
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SE02P8M14HA
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

MSOP-8 Paket ESD Arrays SE02P8M14HA Kapasitas Ultra-Rendah 1.5pF @ 3.0V (Tipikal) Perlindungan Surge ESD


Array ESD DATASHEET:SE02P8M14HA_v2207.1.pdf


Fitur Array ESD:

  • Paket yang dioptimalkan untuk jalur berkecepatan tinggi
  • Kapasitas rendah: 1.5pF @ 3.0V (Biasa)
  • Arus kebocoran rendah: 0,1 uA @ VRWM(Tipikal)

  • Tegangan kerja dan penjepit rendah


Aplikasi Array ESD:

  • Port Ethernet 10/100M
  • Peralatan WAN/LAN
  • Desktop, Server dan Notebook
  • Telepon Seluler


Array ESD Karakteristik Mekanis:

  • Paket MSOP-8
  • Peringkat mudah terbakar: UL 94V-0
  • Penandaan: Nomor Bagian
  • Jumlah per gulungan:3,000 pcs
  • Ukuran gulungan: 13 inci


Diagram fungsi array ESD:

MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 0


Array ESD Rating Maksimal Absolute (T)A= 25°C kecuali ditentukan lain):

Simbol Parameter Nilai Satuan
VESD

ESD menurut IEC 61000-4-2 ((Air)

ESD menurut IEC 61000-4-2 (Kontak)

± 30

± 30

 KV
TOPT Suhu operasi -55 sampai +125 °C
TSTG Suhu penyimpanan -55 sampai +150 °C
TLST Suhu Pengelasan Timah 260 ((10detik) °C










Karakteristik kurva IV:
MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 1



Simbol Parameter
VRWM Tegangan kerja terbalik nominal
IR arus kebocoran terbalik @ VRWM
Vt1 Tegangan pemicu
Itu1 Trigger Current @ Vt1
Vh Tegangan tahan
Oh, tidak. Daya tahan saat ini @ Vh
VC Tegangan Clamping @ IPP
IPP Maksimum arus denyut nadi puncak
VBR Tegangan pemecahan @ IT
CJ Kapasitas Parasit



Karakteristik listrik (TA = 25°C kecuali ditentukan lain):

Simbol Kondisi pengujian Minimal JenisIcal MaksimalImum Satuan
VRWM ... ... ... 2.8 V
AkuR VRWM=2,8V, T=25°C ... 0.1 1.0 μA
VT1 AkuT1=100μA 3.0 3.7 4.5 V
Vh Akuh= 10mA 3.0 ... 4.0 V
VC

AkuPP=2A, tp=8/20μs

(Setiap baris)

 ... ... 5.0 V
VC

AkuPP=10A, tp=8/20μs

(Setiap baris)

 ... ... 8.0 V
VC

AkuPP= 24A, tp=8/20μs

(Setiap baris)

 ... ... 14.0 V
CJ

VR=3,0V, f=1MHz

(Setiap baris)

 ... 1.5 2.5 pF







Array ESDKurva Karakteristik:
Gambar 1. 8/20μs Pulse Waveform Gambar 2.Tegangan penjepit VCvs. saat ini IPP

MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 2              MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 3







Gambar 3.ESD Clamping dari I/O ke GND

(+8kV Kontak menurut IEC 61000-4-2) Fig4.Kapasitas yang Diormalkan vs Tegangan

MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 4            MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 5





MSOP-8 Paket Outline & Dimensi:



MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 6

Simbol Milimeter Inci
  Minimal Maksimal Minimal Maksimal
A 4.800 5.000 0.189 0.196
B 3.800 4.000 0.150 0.157
C 1.350 1.750 0.054 0.068
D 0.350 0.490 0.014 0.019
F 0.400 1.250 0.016 0.049
G 1.27 BSC. 0.05 BSC.
J 0.180 0.250 0.007 0.009
K 0.100 0.250 0.004 0.008
P 5.800 6.200 0.229 0.244
R 0.250 0.500 0.010 0.019







MSOP-8 Paket ESD Array SE02P8M14HA ESD Surge Protection Tegangan Pengikat Rendah 7
