3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD

3000PCS
MOQ
negotiable
harga

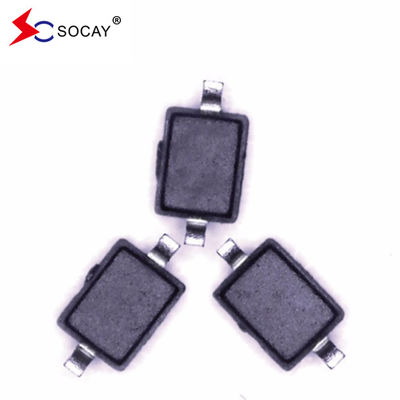

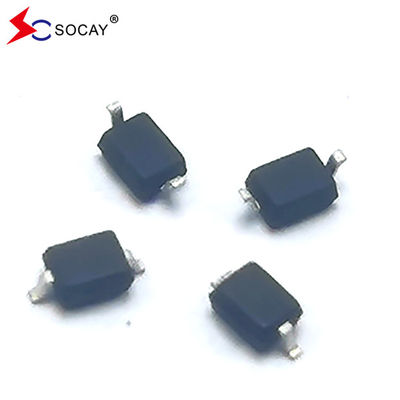

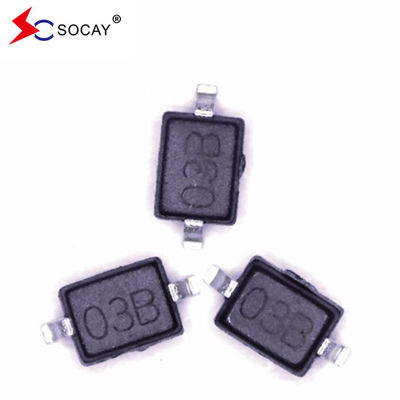

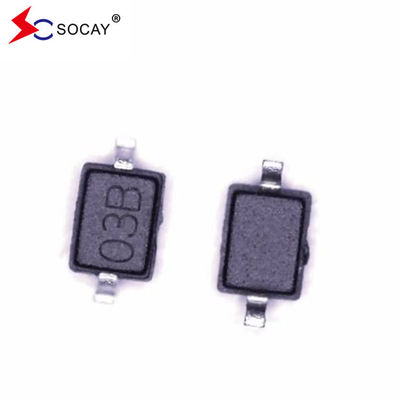

3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Array ESD
Paket Produk: SOD-323
Vrwm (Maks.): 3.3V
Vbr (Min.): 4.0V
Ir (Maks.): 0,1μA
DIA: 1mA
Vc (Maks.) (Ipp=1A): 7.8V
Vc (Maks.) (Ipp=17A): 19.5V
Cj (Ketik.): 0.8pF
Polaritas: Bi-Directional
Menyoroti:

3.3V ESD Array

,

Array ESD TVS

,

3.3V TVS Diode Untuk Perlindungan ESD
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SE03D3D01GW
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

3.3V ESD Protection Diode SE03D3D01GW Penekan Tegangan Transient Untuk Perlindungan ESD

Dioda Perlindungan ESDDATA SHEET:SE03D3D01GW_v2204.1.pdf


Dioda Perlindungan ESDFitur:

  • IEC 61000-4-2 (ESD) ±25kV (udara),±25kV (kontak)
  • IEC61000-4-4 (EFT) 40A (5/50ηs)
  • Lindungi satu jalur I/O (bidirectional)
  • Tegangan penjepit rendah
  • Tegangan kerja: 3.3V
  • Arus kebocoran rendah

  • Waktu respons adalah <1ns


Dioda Perlindungan ESDAplikasi:

  • Telepon Seluler dan Aksesorisnya
  • Peralatan berbasis mikroprosesor
  • Asisten Digital Pribadi (PDA)
  • Notebook, Desktop, dan Server
  • Instrumen Portable
  • Peripheral

  • Antarmuka USB


Dioda Perlindungan ESDKarakteristik mekanik:

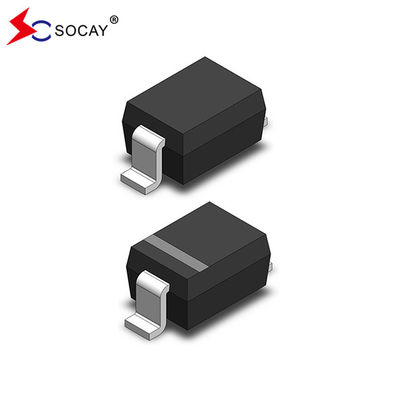

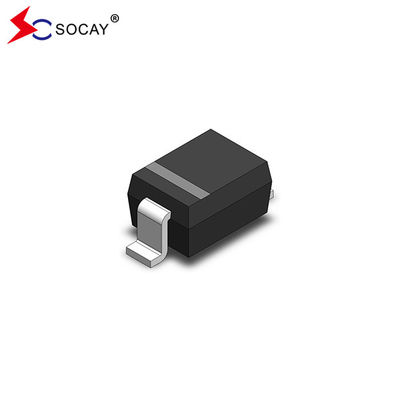

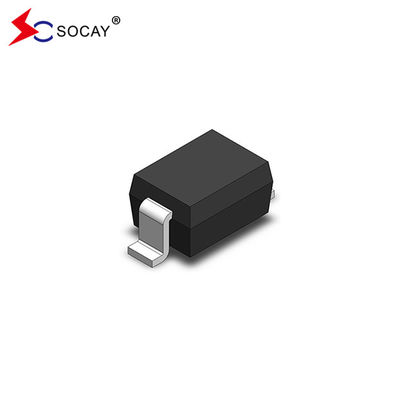

  • Paket SOD-323
  • Peringkat mudah terbakar: UL 94V-0
  • Kemasan: 3000 PCS / Pita & Reel
  • Pengemasan suhu tinggi Dijamin: 260°C/10s
  • Ukuran gulungan: 7 inci
  • Bahan: Bebas Halogen


Dioda Perlindungan ESD Konfigurasi Pin:

3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 0



Dioda Perlindungan ESDPeringkat maksimal mutlak (T)A= 25°C kecuali ditentukan lain):

ParameterSimbolNilaiSatuan

ESD per IEC 61000−4−2 (udara)
ESD per IEC 61000-4-2 (Kontak)

VESD

± 25
± 25

KV
Jangkauan suhu operasiTJ-55 ~ +150°C
Rentang suhu penyimpananTSTG-55 ~ +150°C
Suhu Solering TimahTL260°C






Dioda Perlindungan ESDKarakteristik listrik (TA = 25°C kecuali ditentukan lain):

Nomor Bagian

VRWM

(V)

(Max)

VB

(V)

(Min)

IT

(mA)

VC @ 1A

(V)

(Max)

VC (V)

IR

(μA)

(Max)

CJ

(pF)

(jenis)

     (Max)(@A)
SE03D3D01GW3.34.017.819.5170.10.8






ListrikKarakteristiksKurva:
Gambar 1. bentuk gelombang pulsa
3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 1



Anggur2.Kekuatan Pulsa Puncak yang Tidak Terulang vs Waktu Pulsa
3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 2


Anggur3. Kurva Pengurangan Daya
3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 3

Anggur4.Kapasitas simpang vs. Tegangan terbalik
3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 4


SOD-323 Rangka dan Dimensi Paket:
3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 5

SimbolDimensi dalam Milimeter
 Min.Max. Apa yang terjadi?
A...1.00
A10.000.10
A20.800.90
b0.250.35
c0.080.15
D1.201.40
E1.601.80
E12.502.70
e1.802.04
L0.475 REF
L10.250.40
θ0°8°



3.3V ESD Array Transient Voltage Suppressors TVS Diode Untuk Perlindungan ESD 6


Label:

ESD PROTECTION DIOD

Perlindungan Lonjakan ESD

TVS Diode Untuk Perlindungan ESD
