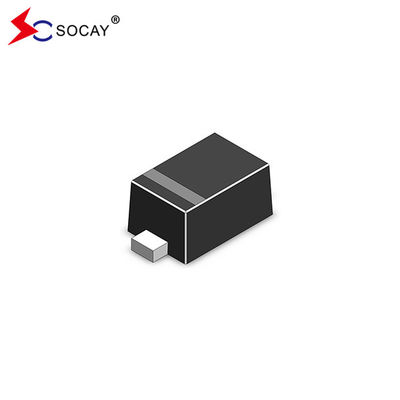

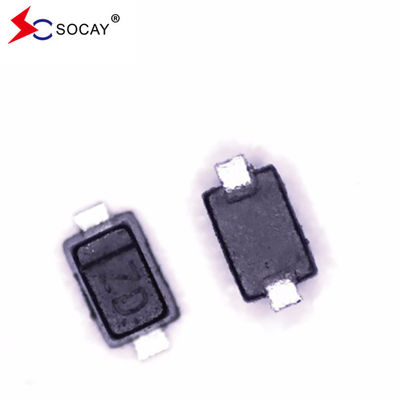

SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V

3000PCS
MOQ
negotiable
harga
SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Array ESD
Paket Produk: SOD-523
Vrwm (Maks.): 12v
Vbr (Min.): 14.1V
Ir (Maks.): 0,1μA
DIA: 1mA
Vc (Max.) (Ipp=5A): 25V
Cj (Ketik.): 55pF
Menyoroti:

Array Dioda Perlindungan ESD

,

SOD-523 Dioda Perlindungan ESD

,

Dioda Perlindungan ESD 25V
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SE12D5V11GW
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SOCAY Original Pabrik ESD Proteksi Diode SE12D5V11GW Low Clamping Voltage 25V


Dioda Perlindungan ESD DATASHEET:SE12D5V11GW_v2108.1.pdf


Dioda Perlindungan ESDFitur:

  • Melindungi satu jalur I/O
  • Tegangan penjepit rendah
  • Tegangan kerja: 12V
  • Arus kebocoran rendah


Dioda Perlindungan ESDAplikasi:

  • Handset Seluler dan Aksesorisnya
  • Elektronik Portable
  • Server, Notebook, dan PC Desktop
  • Tampilkan Portst


Dioda Perlindungan ESDKarakteristik mekanik:

  • Paket SOD-523
  • Peringkat peradangan senyawa cetakan: UL 94V-0
  • Jumlah Per Reel: 3.000 pcs
  • Ukuran gulungan: 7 inci


Dioda Perlindungan ESD Konfigurasi Pin:

SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 0



Dioda Perlindungan ESDPeringkat maksimal mutlak (T)A= 25°C kecuali ditentukan lain):

Simbol Parameter Nilai Satuan
TL Suhu Pengelasan Timah 260 (10 detik) oC
TSTG Rentang suhu penyimpanan -55 sampai +150 oC
TOP Jangkauan suhu operasi -55 sampai +150 oC
  IEC61000-4-2 (ESD) Pengeluaran Udara ± 30 KV
  IEC61000-4-2 (ESD) Penghapusan Kontak ± 30
  IEC61000-4-4 (EFT)   40 A







Karakteristik kurva IV:

SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 1

Simbol Parameter
AkuPP Maksimal arus pulsa puncak terbalik
VC Tegangan Clamping @ IPP
VRWM Tegangan terbalik puncak kerja
AkuR Maksimum kebocoran arus @ VRWM
AkuT Arus Uji
VB Tegangan pemecahan @ IT
AkuF Arus ke depan
VF Tegangan ke depan @IF
C Kapasitas maksimum @VR=0V & f=1MHz




Dioda Perlindungan ESDKarakteristik listrik (TA = 25°C kecuali ditentukan lain):

SimbolAku Ketentuan Min Jenis Maksimal Satuan
VRWM --- --- --- 12.0 V
VBR AkuT= 1 mA 14.1 --- --- V
AkuR VR=12V --- --- 0.1 μA
VC AkuPP=5,0A, tp = 8/20μs --- --- 25.0 V
CJ VR= 0V, f = 1MHz --- 55.0 --- pF









ListrikKarakteristiksKurva:
Gambar 1. 8/20μs Pulsa Bentuk Gelombang
SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 2



Gambar 2.Pkontak ositif 8KV perIEC 61000-4-2
SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 3


Anggur3. Kontak 8KV negatif perIEC 61000-4-2
SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 4




SOD-523 Rangka dan Dimensi Paket:
SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 5



Simbol Milimeter Inci
  Min. Nom. Max. Apa yang terjadi? Min. Nom. Max. Apa yang terjadi?
A 1.10 1.20 1.30 0.043 0.047 0.051
B 0.70 0.80 0.90 0.028 0.032 0.035
C 0.50 0.60 0.70 0.020 0.024 0.028
D 0.25 0.30 0.35 0.010 0.012 0.014
J 0.07 0.14 0.20 0.0028 0.0055 0.0079
K 0.15 0.20 0.25 0.006 0.008 0.010
S 1.50 1.60 1.70 0.059 0.063 0.067



 SOD-523 ESD Perlindungan Diode Array SE12D5V11GW Tegangan Clamping Rendah 25V 6
