Name: SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485
Brand: SOCAY
SKU: SM712
Rating: 4.7 (132 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama: Array ESD

Kemasan: SOT23-3L

Vrwm (Maks.): 7V/12V

Vbr (Min.): 7.5V/13.3V

Ir (Maks.): 1μA

DIA: 1mA

Vc (Max.) (Ipp=12A/17A): 35V/22V

Cj (Maks.) (Vr=0V): 75pF

Cj (Jenis) (Vr=Vrwm): 45pF

Polaritas: Bi-Directional

Menyoroti:

SOT23-3L Array ESD

SOT-23 ESD Array

SM712 TVS Diode

Informasi dasar

Tempat asal: Shenzen Guandong Cina

Nama merek: SOCAY

Sertifikasi: REACH RoHS ISO

Nomor model: SM712

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

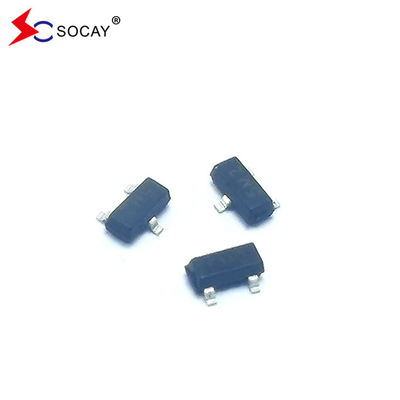

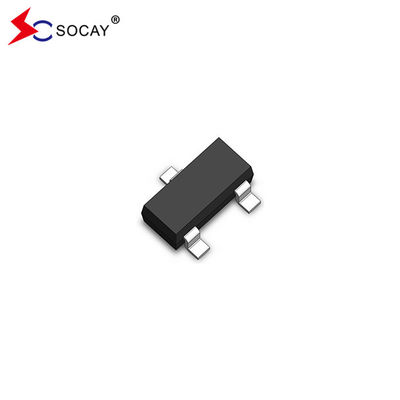

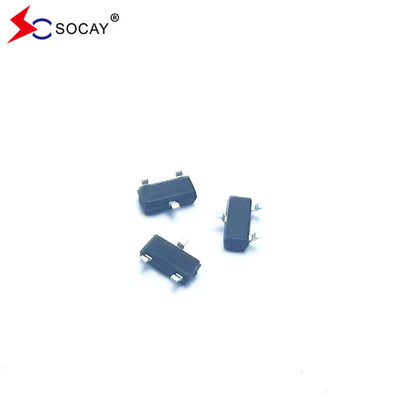

SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485

Deskripsi Produk

SOT23-3L SOT-23 Paket Array ESD SM712 Perlindungan Transceiver RS485

Array ESD DATASHEET:SM712_v2108.1.pdf

Array ESDFitur:

400 watt daya denyut nadi puncak (t)_p=8/20μs)
Melindungi dua saluran -7V hingga +12V
Kapasitas rendah
Tegangan penjepit rendah
Teknologi longsor silikon solid state

Kompatibilitas IEC (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (udara), ±8kV (kontak)
IEC 61000-4-4 (EFT) 40A (5/50ns)

Array ESDAplikasi:

Perlindungan transceiver RS-485 dengan jangkauan common-mode yang diperpanjang
Sistem keamanan
Mesin Penghitung Otomatis
Sistem HFC
Jaringan

Array ESD Karakteristik mekanik:

Paket JEDEC SOT-23
Peringkat peradangan senyawa cetakan: UL 94V-0
Kemasan: Pita dan Gulung per EIA 481
Jumlah Per Reel: 3.000 pcs

Diagram sirkuit array ESD:
SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485 0

ESDArrayKonfigurasi skematik & PIN:

ESDArrayPeringkat maksimal mutlak (T)_A= 25°C kecuali ditentukan lain):

Peringkat	Simbol	Nilai	Satuan
Kekuatan Pulsa Puncak (tp=8/20μs)	PPP	400	W
Suhu Pengelasan Timah	TL	260 (10 detik)	°C
Arus Pulsa Puncak (tp=8/20μs)	IPP	17/12	A
Suhu operasi	TJ	-55 sampai +125	°C
Suhu penyimpanan	TSTG	-55 sampai +150	°C

Karakteristik kurva IV:
SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485 2

Simbol	Parameter
IPP	Maksimal arus pulsa puncak terbalik
VC	Tegangan Clamping @ IPP
VRWM	Tegangan terbalik puncak kerja
IR	arus kebocoran terbalik maksimum @ V_RWM
VBR	Tegangan pemecahan @ IT
IT	Arus Uji
Jika	Arus ke depan
VF	Tegangan ke depan @ IF

ESDArrayKarakteristik Listrik Dioda (TA = 25°C kecuali ditentukan lain):

Parameter	Simbol	Ketentuan	Pin 1 sampai 3 dan 2 sampai 3 (12V TVS)			Pin 3 sampai 1 dan 3 sampai 2 (7V TVS)			Satuan
			Min	Jenis	Maksimal	Min	Jenis	Maksimal
Tegangan stand-off terbalik	VRWM	Pin 3 sampai 1 atau Pin 2 sampai 1	...	...	12	...	...	7	V
Tegangan pemisahan terbalik	VBR	IT = 1mA	13.3	...	...	7.5	...	...	V
arus kebocoran terbalik	IR	VR = VRWM	...	...	1	...	...	1	μA
Tegangan Clamping	VC	IPP = 12A, tp = 8/20μs	...	30	35	...	...	...	V
		IPP = 17A, tp = 8/20μs	...	...	...	...	18	22	V
Kapasitas persimpangan	Cj	VR = 0V, f = 1MHz	...	...	75	...	...	75	pF
		VR = VRWM, f = 1MHz	...	45	...	...	45	...	pF

SO23-3L Rangka dan Dimensi Paket:
SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485 3

Simbol	Milimeter		Inci
	Min.	Max. Apa yang terjadi?	Min.	Max. Apa yang terjadi?
A	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
e	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Paket ESD Array SM712 TVS Perlindungan Dioda Transceiver RS485 4
