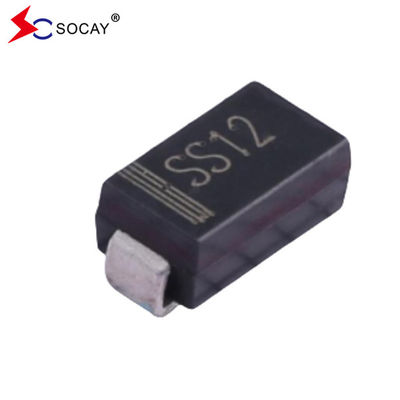

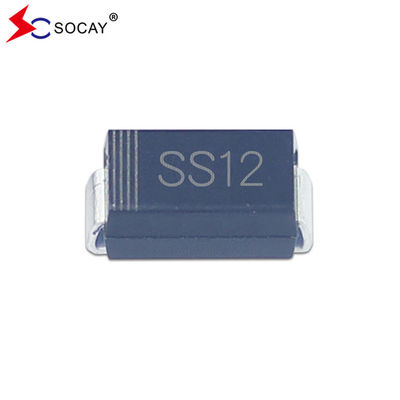

20V Voltage Kebalikan Voltage SS12A Schottky Packet SMA

5000 pcs
MOQ
negotiable
harga
20V Voltage Kebalikan Voltage SS12A Schottky Packet SMA
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Dioda Penghalang Schottky
Jenis Paket: LAKUKAN-214AC(SMA)
VRRM: 20V
VRMS: 14V
VDC: 20V
IF ((AV): 1A
IFSM: 40A
dv/dt: 10000V/μs
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS12A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

20V Voltage Kembalikan Voltage SS12A Schottky Packet SMA



Dioda penghalang Schottky DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf





Fitur Dioda Penghalang Schottky:

  • Paket profil rendah
  • Ideal untuk penempatan otomatis
  • Waktu pemulihan terbalik yang sangat cepat
  • Kerugian daya rendah, efisiensi tinggi
  • Penurunan tegangan maju rendah
  • Kemampuan gelombang tinggi
  • Soldering suhu tinggi:

  • 260°C/10 detik di terminal

    Komponen sesuai dengan RoHS 2002/95/1 dan WEEE 2002/96/EC



Data mekanik dioda penghalang Schottky:

  • Kasus: JEDEC DO-214AC plastik cetakan
  • Terminal: dilapisi solder, soldable sesuai J-STD-002B dan JESD22-B102D

  • Polaritas: pita laser menunjukkan ujung katode



Dioda penghalang Schottky utama peringkat dan karakteristik:

AkuF ((AV) 1.0A
VRRM 20 V sampai 200 V
AkuFSM 40A
VF 0.50V, 0.55V, 0.70V, 0.85V,0.95V
TJ max. 125°C









Dioda penghalang Schottky Peringkat maksimum & Karakteristik termal (TA= 25°C kecuali dinyatakan lain):

Posisi Simbol SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A Satuan

Puncak maksimal yang berulang

tegangan terbalik

 VRRM 20 30 40 50 60 80 100 150 200 V
Tegangan maksimum RMS VRMS 14 21 28 35 42 56 70 105 140 V

DC maksimum

tegangan blok

 VDC 20 30 40 50 60 80 100 150 200 V

Rata-rata maksimum ke depan

arus direksi



 AkuF(AV) 1 A

Arus puncak ke depan

8.3ms setengah gelombang sinus tunggal

ditumpuk pada beban nominal



AkuFSM

 40 A

Tingkat perubahan tegangan

(berkualitas VR)

 dv/dt 10000 V/μs

Resistensi termal dari

persimpangan ke timbal(1)

 RθJL 35 °C/W

Jalur operasi dan penyimpanan

kisaran suhu

 TJ, TSTG ¢65 sampai +125 °C
Catatan 1: Dipasang pada PCB dengan area bantalan tembaga 0,2 x 0,2 ′′ (5,0 x 5,0 mm).







Karakteristik listrik dioda penghalang Schottky (T)A= 25°C kecuali dinyatakan lain):

Posisi Kondisi pengujian Simbol SS12A

SS13A~

SS14A

SS15A ~

SS16A

SS18A ~

SS110A

SS115A ~

SS120A

 Satuan
Tegangan langsung ke depan IF=1.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
arus terbalik VR=VDC Tj=25°C IR 0.5 mA
    Tj = 100°C   5.0
Catatan 2: Uji denyut nadi: lebar denyut nadi 300μs, siklus kerja 1%.









Dioda penghalang Schottky SS12A Dimensi dioda:

20V Voltage Kebalikan Voltage SS12A Schottky Packet SMA 0







Dioda penghalang Schottky SS12A Pengumuman:

  • Produk ini dimaksudkan untuk digunakan dalam aplikasi elektronik umum.
  • Produk harus bekerja kurang dari peringkat; jika melebihi, dapat menyebabkan kerusakan permanen,atau memperkenalkan mekanisme kegagalan laten.
  • Nilai maksimum mutlak adalah nilai nominal dan tidak boleh melebihi selama operasi. berikut adalah metode derating umum Anda merancang sirkuit dengan perangkat.

AkuF ((AV): Kami merekomendasikan bahwa kasus terburuk arus tidak lebih dari 80%.

AkuFSM: Peringkat ini menentukan arus puncak yang tidak berulang. ini hanya diterapkan untuk operasi abnormal, yang umum selama umur perangkat.

TJ: Mengurangi peringkat ini ketika menggunakan perangkat untuk memastikan keandalan yang tinggi.Jdi bawah 100°C.





20V Voltage Kebalikan Voltage SS12A Schottky Packet SMA 1
