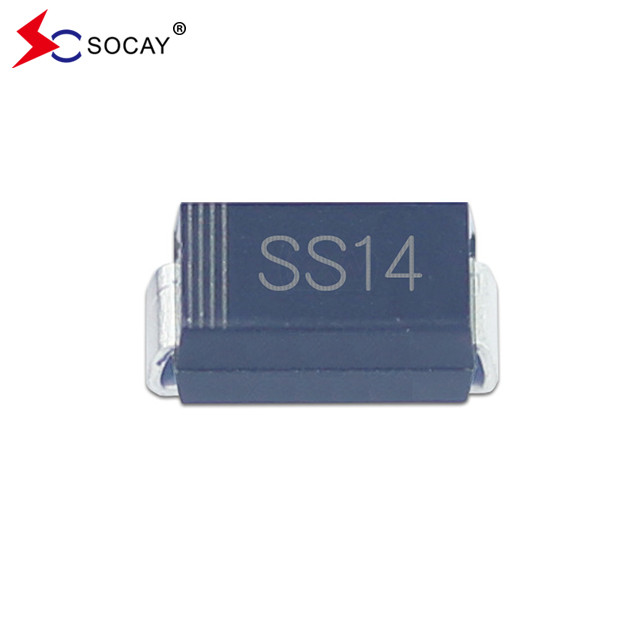

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD

Lembar DATA SBD:SS12A~SS120A ((SMA)_v2211.1.pdf

SBD SS14A Karakteristik:

• SBD adalah paket profil rendah
• Ini adalah kesepakatan untuk penempatan otomatis
• Ini memiliki waktu pemulihan terbalik yang sangat cepat
• Kerugian daya yang sangat rendah dan efisiensi yang sangat tinggi
• SBD SS14A memiliki penurunan tegangan maju rendah
• Kemampuan gelombang tinggi yang sangat baik
• Perbaikan suhu tinggi:

• 260°C/10 detik di terminal

  Komponen sesuai dengan RoHS 2002/95/1 dan WEEE 2002/96/EC

Data mekanik SBD SS14A:

• Kasus SS14A: JEDEC DO-214AC plastik cetakan
• Terminal Produk: Diplastik, dapat disolder sesuai dengan J-STD-002B dan JESD22-B102D

• Polaritas SS14A: pita laser menunjukkan ujung katode

SBD SS14A Kekuatan dan Fitur Utama:

SBD SS14A Kekuatan maksimal & Karakteristik termal (T_A= 25°C kecuali dinyatakan lain):

SBD SS14A Karakteristik Listrik (T)_A= 25°C kecuali dinyatakan lain):

SBD SS14A Dimensi:

SBD SS14A Pemberitahuan:

• SBD SS14A dimaksudkan untuk digunakan dalam aplikasi elektronik umum.
• SS14A harus bekerja kurang dari peringkat; jika melebihi, hal ini dapat menyebabkan kerusakan permanen,atau memperkenalkan mekanisme kegagalan laten.
• Nilai maksimum mutlak adalah nilai nominal dan tidak boleh melebihi selama operasi. berikut adalah metode derating umum Anda merancang sirkuit dengan perangkat.

Aku_{F ((AV)}: Kasus terburuk arus tidak lebih dari 80%.

Aku_FSM: Peringkat ini menentukan arus puncak yang tidak berulang. ini hanya diterapkan untuk operasi abnormal, yang umum selama umur perangkat.

T_J: Mengurangi peringkat ini ketika menggunakan perangkat untuk memastikan keandalan yang tinggi._Jdi bawah 100°C.
