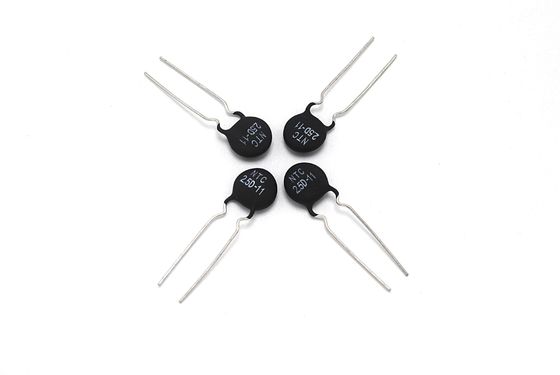

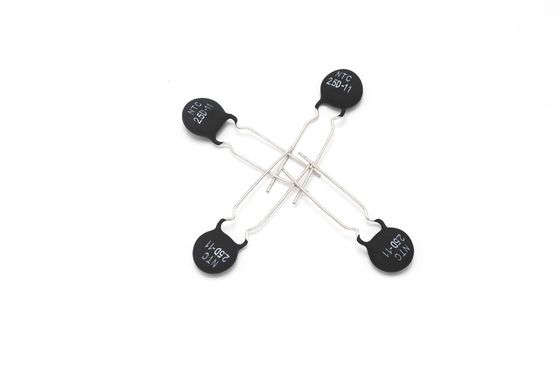

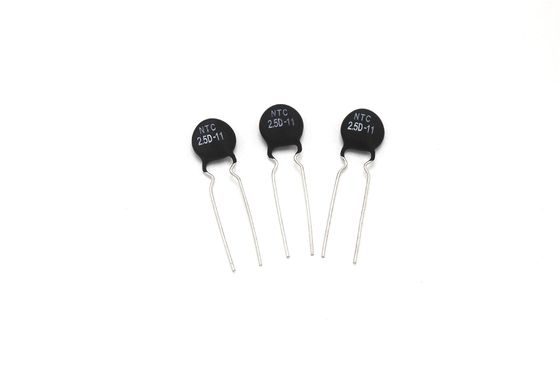

SOCAY Power NTC Thermistor MF72-SCN2.5D-11 2.5Ω Imax Rentang Resistensi Luas
DATA SHEET:MF72-SCN2.5D-11_v2105.1.pdf
Klasifikasi
️RoHS & Bebas Halogen (HF) sesuai
️Ukuran tubuh: Ф11mm
️Lapisan resin timah radial
️Daya nominal tinggi
️Rentang resistensi yang luas
️Efektivitas biaya
️Kisaran suhu operasi: -40~+200°C
¢ Sertifikat: UL / CUL / RoHS
Aplikasi:
️Pasokan listrik mode switch
POwer dioperasikan
️Transformer
️Adaptor
️Proyektor
️Lampu halogen
️Sirkuit driver LED
Aku tidak tahu.
Kondisi penyimpanan produk:
️Kondisi penyimpanan:
Suhu penyimpanan: -10°C~ +40°C.
Kelembaban Relatif: ≤75% RH.
Jauhkan dari atmosfer korosif dan sinar matahari.
️Waktu penyimpanan: 1 tahun
Karakteristik listrik
| Nomor Bagian |
Resistensi
pada 25°C
± 20%
|
Max. Apa yang terjadi?
Diizinkan
Bekerja
Saat ini
|
Resistensi
di bawah Beban
(mΩ)
|
Dissipasi
Faktor
|
Termal
Waktu
Konstan
|
Kapasitas maksimum yang diizinkan
@240Vac
|
| |
R25 ((Ω) |
Imax ((A) |
(mΩ) |
δ ((mW/°C) |
τ (Sek) |
C ((μF) |
| MF72-SCN2.5D-13 |
2.5 |
5 |
95 |
13 |
43 |
220 |
Kode Nomor Bagian
(1) MF72: Seri MF72.
(2) SCN: Socay NTC.
(3) 2.5D: Zero Power Resistance pada 25°C(R25): 2,5 = 2,5Ω.
(4) Ukuran tubuh: 11=Ф11mm.
Kekuatan Maksimal
Struktur dan Dimensi (Unit: mm)
Spesifikasi Kemasan
| Nomor Bagian |
Tipe L |
Jumlah (pcs/tas) |
| MF72-SCN10D-11 |
Singkat |
1000 |
| |
Panjang |
500 |
Keandalan
| Artikel |
Kondisi pengujian / Metho |
Hasil pengujian |
| Kekuatan tarik terminal |
Tekan tubuh dengan beban yang diterapkan pada setiap timbal 3,0Kg |
Tidak ada keluar dan |
| Kekuatan lentur terminal |
Tangan tubuh tetap 1.0kg pada satu terminal tikungan 90 kemudian kembali lagi oppsit. |
Tidak ada keluar dan |
| Kemampuan Pengelasan |
Ketika kawat timah dicelupkan ke dalam mandi 0f 235 ± 5 °C selama 3 detik setelah tenggelam dalam fluks resin 25%, rasio kemampuan solder permukaan kawat timah harus lebih dari 95%. |
Lebih dari 95% pemotong |
| Uji Siklus Temp |
-40°C×→+25°C×3 menit) × 5 Siklus (-85°C×→+25°C×3 menit) |
∆R/R≤ ± 20 % |
| Uji kelembaban |
45°C 95%RH × 1000 hou |
∆R/R≤ ± 20 % |
| Masa pakai beban |
6 AMP × 1000 jam |
∆R/R≤ ± 20 % |
| Uji isolasi |
DC 700 |
R≥500MΩ |
