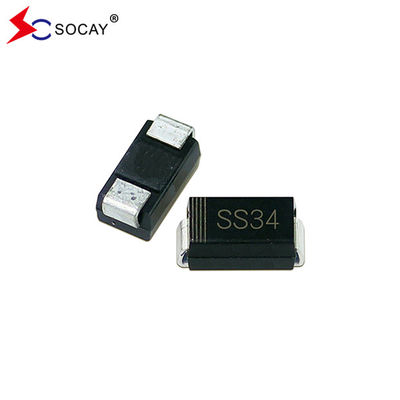

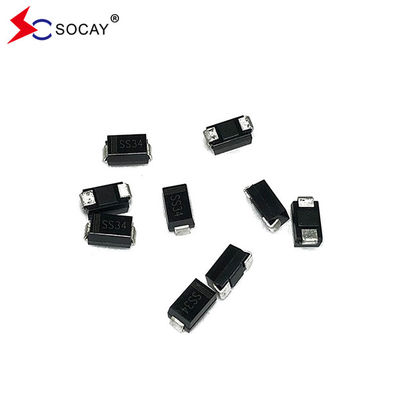

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 pcs
MOQ
negotiable
harga
40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama SBD: Dioda Penghalang Schottky
Paket SBD: LAKUKAN-214AC(SMA)
SBD Max. SBD Maks. VRRM VRRM: 40V
Diode Max. VRMS: 28V
SBD Max. VDC: 40V
Maks. arus lurus ke depan rata-rata: 3A
IFSM: 100A
VF: 0,55V
Menyoroti:

DO-214AC Schottky Diode

,

Dioda Schottky SS34A

,

SS34A
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS34A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC



SBD Schottky DiodeDATA SHEET:SS32A ~ SS320A ((SMA)_v2205.1.pdf





40VRRM Schottky Diode SS34A

  • Pelindung untuk perlindungan overvoltage
  • Kerugian konduksi yang sangat kecil
  • Pergantian yang sangat cepat
  • Turunnya tegangan ke depan yang rendah bagus.
  • Untuk aplikasi yang dipasang di permukaan
  • Solder dip 260 °C, 40 s

  • Komponen sesuai dengan RoHS 2002/95/EC dan WEEE 2002/96/EC



40VRRM Schottky Diode SS34A Data mekanik:

  • Schottky Diode SS34A Kasus: JEDEC SMA cetakan plastik
  • SS34A Terminal: dilapisi solder, soldable sesuai dengan J-STD-002B dan JESD22-B102D

  • Polaritas Dioda Schottky: pita warna menunjukkan ujung katode

  • Posisi pemasangan: Apa pun

  • Berat badan: 0,07 gram



Dioda Schottky SS34A Peringkat utama dan Fitur:

Dioda Schottky IF ((AV)

3.0A
Dioda Schottky VRRM

20 V sampai 200 V
SS34A IFSM

100A
Dioda Schottky VF

0.45V, 0.55V, 0.70V, 0.85V,0.95V
TJ max. 125°C









Dioda Schottky SS34A Max. Peringkat & Karakteristik Termal:

Nominal pada suhu sekitar 25°C kecuali ditentukan sebaliknya.

Satu fase setengah gelombang 60Hz, beban resistif atau induktif, untuk beban kapasitif tingkat arus dengan 20%.
Parameter Simbol SS32A SS33A SS34A SS35A SS36A SS38A SS310A SS315A SS320A Satuan

Puncak maksimal yang berulang

tegangan terbalik

 VRRM 20 30 40 50 60 80 100 150 200 V
Tegangan maksimum RMS VRMS 14 21 28 35 42 56 70 105 140 V

DC maksimum

tegangan blok

 VDC 20 30 40 50 60 80 100 150 200 V

Rata-rata maksimum ke depan

arus direksi



 I(AV) 3.0 A

Arus puncak ke depan

8.3ms setengah gelombang sinus tunggal

ditumpuk pada beban nominal

(Metode JEDEC)



IFSM

 100 A

Maksimal instan

tegangan ke depan pada 3.0A

 VF 0.45 0.55 0.70 0.85 0.95 V

DC maksimum

arus terbalik pada tegangan pemblokiran DC nominal

 TA = 25°C IR 0.5 0.2 mA
  TA=100°C   20 10 2
Kapasitas tipikal persimpangan1 CJ 500.0 300.0 pF
Resistensi termal khas2 RθJA 88.0 °C/W
Jangkauan suhu simpang operasi TJ -65 sampai +125 -65 sampai +150 °C
Kisaran suhu penyimpanan TSTG -65 sampai +150 °C

Catatan: 1 Diukur pada 1MHz dan tegangan terbalik 4.0V DC diterapkan.

2 Dipasang pada area bantalan tembaga 0,2" x 0,2" (5,0 mm x 5,0 mm).









Dioda Schottky SS34A Dimensi:

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0







Dioda Schottky SS34A Pemberitahuan:

  • Schottky Diode SS34A dimaksudkan untuk digunakan dalam aplikasi elektronik umum.
  • Schottky Diode SS34A harus bekerja kurang dari rating; jika melebihi, itu dapat menyebabkan kerusakan permanen. jadi pastikan keselamatan.
  • Diode Schottky SS34A adalah nilai nominal dan tidak boleh melebihi selama operasi. berikut adalah metode derating umum Anda merancang rangkaian dengan perangkat.





40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
