Rumah /Produk/Dioda Penghalang Schottky/SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC SMA Paket

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC SMA Paket

5000 pcs
MOQ
negotiable
harga
SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC SMA Paket
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama komponen elektronik: Penyearah Penghalang Schottky
Paket Pengoreksi: LAKUKAN-214AC(SMA)
Max. Maks. VRRM VRRM: 40V
Rectifiers Max. Penyearah Maks. VRMS VRMS: 28V
SBD Max. VDC: 40V
Maks. arus lurus ke depan rata-rata: 5A
Penyearah IFSM: 150A
Penyearah VF: 0,55V
Menyoroti:

SS54A Pengoreksi Penghalang Schottky

,

Surface Mount Schottky Barrier Rectifiers

,

SMA Paket Schottky Pengoreksi Penghalang
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS54A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC ((SMA) Paket



Pengoreksi Penghalang SchottkyDATA SHEET:SS54A~SS520A ((SMA)_v2307.1.pdf





Pengoreksi penghalang Schottky SS54A Fitur:

  • Penghubung silikon logam, konduksi pembawa mayoritas
  • Cocok untuk aplikasi yang dipasang di permukaan
  • Keuntungan: Kerugian daya rendah, efisiensi tinggi
  • Merit: Kemampuan arus lonjakan maju yang tinggi
  • Untuk digunakan dalam tegangan rendah, inverter frekuensi tinggi, roda bebas, dan aplikasi perlindungan polaritas.



Pengoreksi penghalang Schottky SS54A Data mekanik:

  • Schottky Barrier Rectifiers SS54A Kasus: SMA.
  • SS54A Terminal: Bisa disolder sesuai dengan MIL-STD-750, Metode 2026.

  • Berat: 60mg / 0.0021oz.







Pengoreksi penghalang Schottky SS54A Max. Peringkat & Karakteristik termal:

Nomor Schottky Barrier Rectifiers pada suhu 25°Cambient kecuali ditentukan sebaliknya.Fase tunggal, setengah gelombang, beban resistif atau induktif 60Hz,untuk beban kapasitif,mengurangi sebesar 20%.
Parameter Simbol SS54A SS56A SS510A SS515A SS520A Satuan
Penyesuaikan Tegangan Maksimal Kembali Ke Puncak Ulang VRRM 40 60 100 150 200 V
Penyesuaikan Tegangan RMS Maksimum VRMS 28 42 70 105 140 V
Penyesuaikan Tegangan Blok DC Maksimal VDC 40 60 100 150 200 V
Maksimum Rata-rata arus maju IF ((AV) 5.0 A

Penyesuaikan arus gelombang depan puncak,8.3ms

Satu setengah gelombang sinus ditumpuk

pada beban nominal (metode JEDEC)



 IFSM 150 A
Penyesuaikan Max tegangan langsung ke depan pada 5 A VF 0.55 0.70 0.85 V

Maksimal arus terbalik DC

pada tegangan terbalik DC nominal

 Ta=25°C IR

1.0

50

 mA
  Ta=100°C
Pengoreksi Kapasitas simpang tipikal (1) Cj 500 300 pF
Ketahanan termal yang khas (2) RθJA 60 °C/W
Jangkauan suhu simpang operasi TJ -55 sampai +150 °C
Rentang suhu penyimpanan pengoreksi TSTG -55 sampai +150 °C

Catatan: 1. Diukur pada 1MHz dan tegangan terbalik 4 V DC diterapkan.

2. PCB dipasang dengan 2.0 "x 2.0" (5 x 5 cm) area pad tembaga.









Pengoreksi penghalang Schottky SS54A Dimensi:

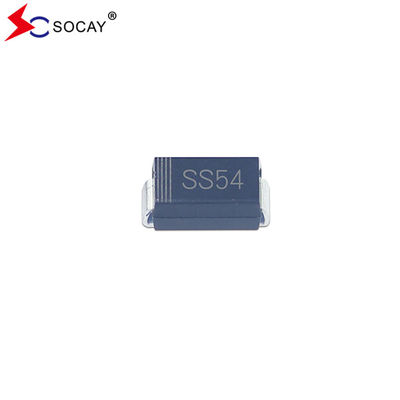

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC SMA Paket 0







Pengoreksi penghalang Schottky SS54AInformasi kemasan:

Nomor Bagian Paket komponen Jumlah
SS54A ~ SS520A DO-214AC ((SMA) 5000 PCS







Peringatan untuk pengoreksi penghalang Schottky:

  • SOCAY memiliki hak atas sejumlah paten, merek dagang, hak cipta, rahasia bisnis, dan kekayaan intelektual lainnya.
  • SOCAY berhak untuk membuat perubahan tanpa pemberitahuan lebih lanjut pada produk apa pun di sini.
  • SOCAY tidak memberikan jaminan, pernyataan atau jaminan mengenai kesesuaian produknya untuk tujuan tertentu, dan tidak bertanggung jawab.
  • Parameter yang diberikan dalam spesifikasi lembar data SOCAY dapat bervariasi dari aplikasi ke aplikasi, dan kinerja sebenarnya dapat bervariasi dari waktu ke waktu.Semua parameter operasi harus diverifikasi oleh ahli teknis pelanggan sebelum aplikasi..
  • Setiap dan semua tanggung jawab dan kewajiban dibatalkan jika salah satu item di bawah pemberitahuan peringatan ini tidak dipatuhi.



SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC SMA Paket 1

Label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
