Rumah /Produk/Dioda Penghalang Schottky/SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM

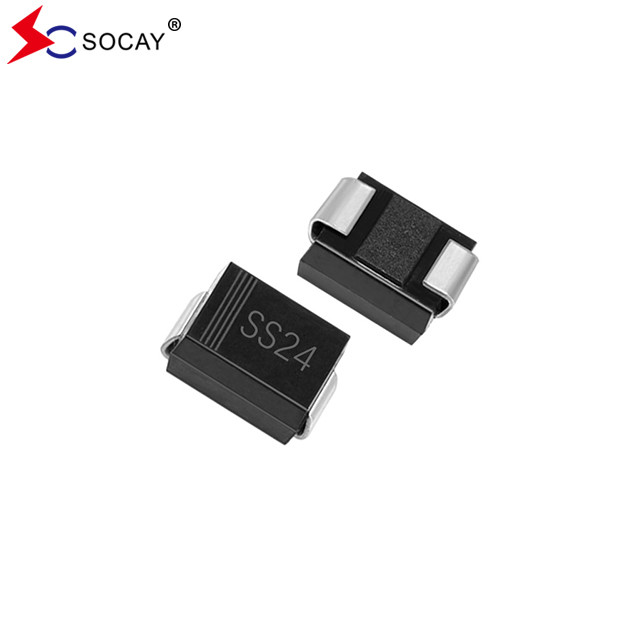

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM

3000PCS
MOQ
negotiable
harga
SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Penyearah Penghalang Schottky
Kemasan: DO-214AA ((SMB)
SS24B Max. SS24B Maks. VRRM VRRM: 40V
SS24B Max. SS24B Maks. VRMS VRMS: 28V
SBD Max. VDC: 40V
SS24B Max. IF ((AV): 2A
Penyearah IFSM: 50A
Penyearah VF: 0,5V
Menyoroti:

SMB Package Schottky Barrier Rectifiers

,

Pengoreksi Penghalang Schottky SS24B

,

SS24B
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS24B
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA(SMB) Paket SS24B 40VRRM



Pengoreksi Penghalang SchottkyDATA SHEET:SS22B ~ SS220B ((SMB) _v93.1.pdf





Schottky Barrier Rectifiers SS24B Fitur:

  • Paket plastik memiliki Klasifikasi Flammability Laboratory Underwriters 94V-0.
  • Untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan.
  • Kerugian daya rendah, efisiensi tinggi.
  • Schottky Barrier Rectifiers SS24B memiliki kapasitas gelombang tinggi.
  • Bebas timbal sesuai dengan EU RoHS 2.0.

  • Senyawa cetakan hijau sesuai dengan standar IEC 61249.



Pengoreksi penghalang Schottky SS24B Data mekanik:



  • Kasus: JEDEC DO-214AA plastik cetakan.
  • Terminal: dilapisi solder, solderable menurut MIL-STD-750, Metode 2026.

  • Berat sekitar 0,0032 ons, 0,092 gram.

  • Polaritas: pita warna menunjukkan ujung katode.
  • Schottky Barrier Rectifiers SS24B Kemasan standar: pita 12mm (EIA-481).





Pengoreksi penghalang Schottky SS24B Karakteristik listrik dan termal(TA= 25°C kecuali dinyatakan lain):

Parameter Simbol SS22B SS23B SS24B SS25B SS26B SS28B SS210B SS215B SS220B Satuan
Tegangan terbalik maksimum puncak berulang VRRM 20 30 40 50 60 80 100 150 200 V
Tegangan maksimum RMS VRMS 14 21 28 35 42 56 70 105 140 V
Tegangan pemblokiran DC maksimum VDC 20 30 40 50 60 80 100 150 200 V
Maksimum Rata-rata arus terdistribusi ke depan IF ((AV) 2 A
Puncak arus gelombang ke depan: 8,3ms Single Half Sinewave ditumpuk pada muatan nominal IFSM 50 A
Tegangan depan maksimum pada 2A per dioda (Catatan 1) VF 0.5 0.7 0.8 0.9 V
Maksimal arus terbalik DC pada tegangan pemblokiran DC nominal TJ = 25°C IR 0.09 0.05 mA
  TJ = 100°C   20 1
Ketahanan Termal Tipikal RθJL 12 °C/W
Jangkauan suhu persimpangan operasi dan penyimpanan

TJ,

TSTG

 -55 sampai +150 -55 sampai +175 °C

Catatan:1.Pengujian denyut nadi dengan PW = 300μsec, Siklus Kerja 1%.

2.Montage pada P.C. Board dengan 8 mm2 (0,013 mm tebal) area pad tembaga.









Schottky Barrier Rectifiers SS24B Peringkat danKurva karakteristik:

Anggur1.Kurva penurunan arus ke depan:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 0



Anggur2. Karakteristik Reverse yang tipikal:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 1





Pengoreksi penghalang Schottky SS24B Dimensi / SMB/DO-214AA Rancangan Paket (Unit:inch(mm)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 2







Schottky Barrier Rectifiers SS24B Informasi kemasan:

Nomor Bagian Paket komponen Jumlah Pilihan kemasan
SS22B ~ SS220B SMB/DO-214AA 3000 PCS per 13 " plastik Reel
    800 PCS per 7 "reel plastik







SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Paket SS24B 40VRRM 3

Label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
