Rumah /Produk/Dioda Penghalang Schottky/SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan

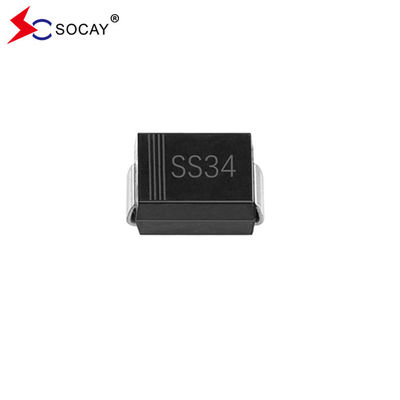

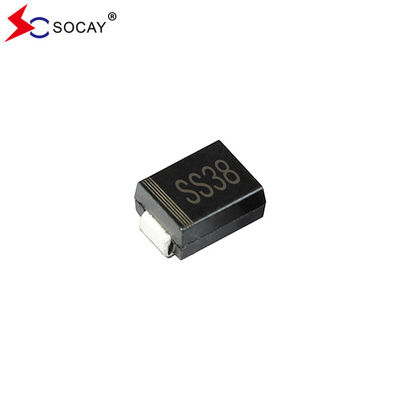

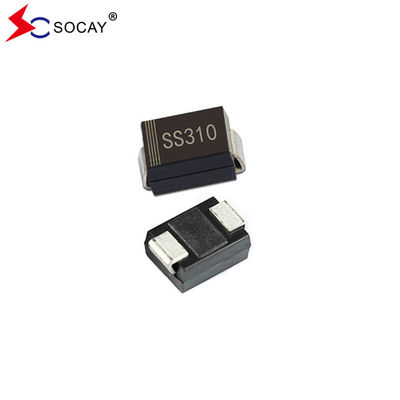

SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan

3000PCS
MOQ
negotiable
harga
SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Dioda Schotky
Paket komponen: DO-214AA/SMB
Component Max. Komponen Maks. VRRM VRRM: 100V
Max. Maks. VRMS VRMS: 70V
Component Max. Komponen Maks. VDC VDC: 100V
Max. Maks. VF VF: 0,8V
TJ: -65 hingga +175℃
TSTG: -65 hingga +175℃
Menyoroti:

SMB Paket Schottky Diode

,

100V Schottky Diode

,

SS310B
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS310B
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SOCAY SMB Paket Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan



Schottky Diode DATASHEET:SS32B ~ SS320B ((SMB) _v93.1.pdf





Karakteristik dari Schottky Diode SS310B:

  • Schottky Diode SS310B Plastik paket memiliki Underwriters Laboratory Flammability Klasifikasi 94V-0.
  • Aplikasi SMD adalah untuk mengoptimalkan ruang papan.
  • Schottky Diode SS310B memiliki kerugian daya rendah, efisiensi tinggi.

  • Senyawa cetakan hijau sesuai dengan standar IEC 61249.

  • Kapasitas gelombang tinggi sangat bagus.
  • Schottky Diode SS310B bebas timbal sesuai dengan EU RoHS 2.0.



Schottky Diode SS310B Data mekanik adalah sebagai berikut:

  • Kasus SS310B: JEDEC SMB paket cetakan plastik.
  • SS310B Terminal: Dilapisi solder, solderable menurut MIL-STD-750, Metode 2026.

  • Berat sekitar: 0,0032 ons, 0,092 gram.

  • Polaritas Dioda Schottky: Pita warna menunjukkan ujung katode.
  • Kemasan standarnya: pita 12mm (EIA-481).





Karakteristik listrik dan termal dari Schottky Barrier Diode SS32B:

Parameter Simbol     SS34B     SS38B SS310B     Satuan
Schottky Diode Max. VRRM VRRM     40     80 100     V
Schottky Diode Max. RMS Tegangan VRMS     28     56 70     V
VDC maksimum VDC     40     80 100     V
Maks. rata-rata IF (AV) IF ((AV) 3 A
IFSM: 8.3ms Single Half Sinewave Tumpang tindih dengan beban nominal IFSM 80 A
Schottky Diode Max. VF pada 3A (Catatan 1) VF 0.5 0.74 0.8 0.9 V
Max. arus terbalik DC pada tegangan pemblokiran DC nominal TJ = 25°C IR 0.2 0.05 mA
  TJ = 100°C   20 10
Dioda Schottky Resistensi Termal Tipikal (Catatan 2) RθJA 135 °C/W
  (Catatan 3) RθJL 23
Jangkauan suhu persimpangan operasi dan rentang suhu penyimpanan

TJ,

TSTG

 -55 sampai +125 -55 sampai +150 -65 sampai +175 °C

Catatan:1.Pengujian denyut nadi dengan PW = 300μsec, 2% Siklus Kerja.

2.Montage pada FR4 PCB, satu sisi tembaga, mini pad.

3Dipasang pada FR4 PCB, satu sisi tembaga, dengan area pad tembaga 100cm2.









Dioda Schottky SS310B Rating dan kurva karakteristik:

Gambar 1. SS310B Curve Derating arus ke depan:

SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan 0



Gambar 2.Kembali Karakteristik:

SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan 1





Dimensi paket SMB dari Schottky Diode SS310B:

 (Unit: inci))

SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan 2







Informasi kemasan:

Nomor Bagian Paket komponen Jumlah Pilihan kemasan
SS310B SMB/DO-214AA 3000 PCS per 13 " plastik Reel
    800 PCS per 7 "reel plastik










SOCAY SMB Paket 100V Schottky Diode SS310B SS34B SS38B 3A Rata-rata arus ke depan 3

Label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
