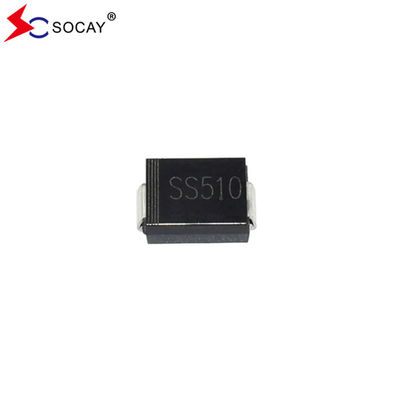

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan

3000PCS
MOQ
negotiable
harga
VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama Penyearah: Penyearah Penghalang Schottky
Paket Pengoreksi: DO-214AA/SMB
Rectifiers Max. Penyearah Maks. VRRM VRRM: 40V
VRMS maksimum: 28V
Component Max. Komponen Maks. VDC VDC: 40V
Max. Maks. VF at 5A VF pada 5A: 0,55V
IR pada 25℃: 1,0mA
IR pada 100°C: 50mA
Menyoroti:

SS54B

,

SS54B Pengoreksi Penghalang Schottky
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS54B
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

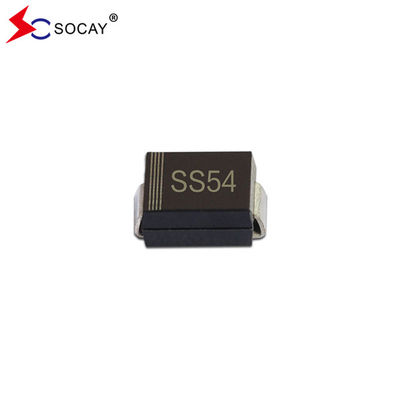

VRRM 40V SS54B Schottky Barrier Rectifiers 0.55V Tegangan Depan Diode Schottky



Pengoreksi Penghalang Schottky DATASHEET:SS52B ~ SS520B ((SMB)_v2205.1.pdf





VRRM 40V SS54B Karakteristik Schottky:

  • Penghubung silikon logam, konduksi pembawa mayoritas
  • Untuk aplikasi yang dipasang di permukaan
  • Kerugian daya rendah, efisiensi tinggi
  • Kemampuan arus tegangan maju yang tinggi
  • SS54B untuk digunakan dalam tegangan rendah, inverter frekuensi tinggi, roda bebas dan aplikasi perlindungan polaritas



VRRM 40V SS54B Schottky Data mekanik adalah sebagai berikut:

  • Kasus SS54B: SMB
  • Terminal: dapat disolder sesuai dengan MIL-STD-750, Metode 2026

  • Berat: 0,1g / 0,0034oz





Karakteristik listrik dan termal pengoreksi penghalang Schottky SS52B:

Parameter Simbol SS52B SS54B SS56B SS58B SS510B SS512B SS515B SS520B Satuan
Nilai VRRM Maksimal VRRM 20 40 60 80 100 120 150 200 V
Pengoreksi penghalang Schottky Maks. Tegangan RMS VRMS 14 28 42 56 70 84 105 140 V
Maks. DC Blocking Voltage VDC 20 40 60 80 100 120 150 200 V
Maks. Rata-rata arus ke depan IF ((AV) 5.0 A

Saat ini, arus gelombang ke depan,8.3ms

Satu setengah gelombang sinus ditumpuk

pada beban nominal (metode JEDEC)



 IFSM 100 A
Schottky Barrier Rectifiers Max VF pada 5 A VF 0.55 0.70 0.85 V

IR maksimum pada tegangan terbalik DC nominal

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Tipe Kapasitas simpang ((1) Cj 500 300 pF
Tipe: Resistensi termal (2) RθJA 50 °C/W
Jangkauan suhu simpang operasi TJ -55 sampai +150 °C
Rentang suhu penyimpanan TSTG -55 sampai +150 °C

Catatan:1Diukur pada 1MHz dan tegangan terbalik 4V DC diterapkan.

2. PCB dipasang dengan 2.0 "x 2.0" (5 x 5 cm) area pad tembaga.











Pengoreksi penghalang Schottky SS52B Rating dan kurva karakteristik:

Gambar 1. SS52B Curve Derating Current Forward:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan 0



Gambar 2.Kembali Karakteristiks:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan 1





Pengoreksi penghalang Schottky SS52B SMB Ukuran paket:

Paket yang dipasang di permukaan plastik; 2 kabel

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan 2

Simbol mm Mil
  Min. Max. Min. Max.
A 2.13 2.46 84 97
E 4.06 4.70 160 185
D 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
L 0.8 1.5 32 59
C 0.152 0.305 6 12
b 1.9 2.2 75 87





Informasi kemasan:

Nomor Bagian Paket komponen Jumlah
SS52B ~ SS520B UKM 3000 PCS









VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Tegangan ke depan 3

Label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
