Rumah /Produk/Dioda Penghalang Schottky/Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket

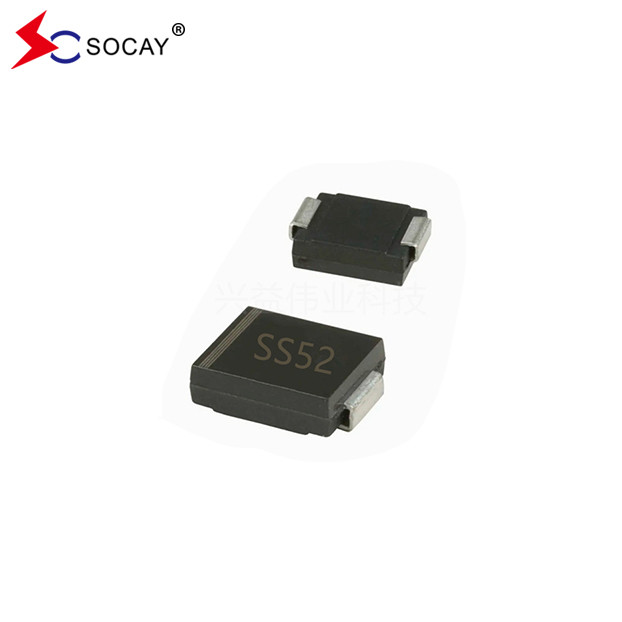

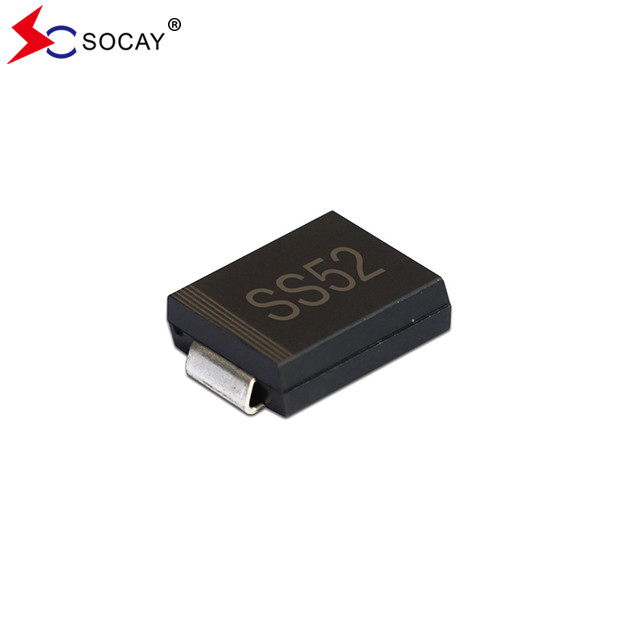

Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket

3000PCS
MOQ
negotiable
harga
Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama SS52C: Penyearah Penghalang Schottky
Paket SS52C: LAKUKAN-214AAB/SMC
SS52C Max. VRRM: 40V
SS52C Max. SS52C Maks. VRMS VRMS: 28V
SS52C Max. SS52C Maks. VDC VDC: 40V
Max. Maks. VF at 3A VF pada 3A: 0,55V
IF ((AV): 5A
TJ: -55 hingga +125℃
Menyoroti:

SS52C Schottky Barrier Rectifiers

,

DO-214AB Paket Pengoreksi Penghalang Schottky

,

SS52C
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS52C
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket



Pengoreksi penghalang Schottky SS52C ~ SS520C DATASHEET:SS52C_SS520C(SMC)_v2311.1.pdf





Pengoreksi penghalang Schottky SS52C ~ SS520C Fitur:

  • SS52C ~ SS520C Kemasan plastik sesuai dengan UL94V-0.
  • Untuk aplikasi paket DO-214AB adalah untuk mengoptimalkan ruang papan.
  • SS52C ~ SS520C memiliki kerugian daya rendah, efisiensi tinggi.

  • Komposisi cetakan hijau produk sesuai dengan standar IEC 61249.

  • Komponen ini memiliki kapasitas gelombang tinggi.
  • SS52C bebas timbal sesuai dengan EU RoHS 2.0.



Berikut adalah Data Mekanis:

  • Schottky Barrier Rectifiers SS52C ~ SS520C Kasus: JEDEC DO-214AB plastik cetakan.
  • Komponen terminal: dilapisi solder, solderable menurut MIL-STD-750, Metode 2026.
  • Schottky Barrier Rectifiers SS52C ~ SS520C Polaritas: Pita warna menunjukkan ujung katode.
  • SS52C Kemasan standar: pita 16mm (EIA-481).

  • Schottky Barrier Rectifiers SS52C ~ SS520C Sekitar Berat: 0,0082 ons, 0,2325 gram.





MratingdanFitur listrik dari pengoreksi penghalang Schottky SS52C ~ SS520C:

Nominal pada suhu sekitar 25 °C kecuali ditentukan sebaliknya. beban resistif atau induktif.
Parameter SS52C ~ SS520C Simbol SS52C SS53C SS54C SS55C SS56C SS58C SS510C SS515C SS520C Satuan
Maks. Tegangan Kebalikan Puncak Berulang VRRM VRRM 20 30 40 50 60 80 100 150 200 V
SS52C ~ SS520C Tegangan RMS Maksimal VRMS 14 21 28 35 42 56 70 105 140 V
SS52C ~ SS520C Tegangan pemblokiran DC maksimum VDC 20 30 40 50 60 80 100 150 200 V
Max. IF(AV) pada TL = 75°C IF ((AV) 5 A
SS52C ~ SS520C IFSM : 8,3ms Single Half Sinewave Ditumpuk pada Beban Nominasi IFSM 100 A
Maks. Tegangan ke depan pada 5A (Catatan 1) VF 0.55 0.74 0.8 0.9 V
IR maksimum pada tegangan pemblokiran DC nominal TJ = 25°C IR 0.2 0.05 mA
  TJ = 100°C   20 10

SS52C ~ SS520C Resistensi termal khas

(Catatan 2)

 RθJL 17 °C/W
  RθJA 55
Rentang suhu persimpangan operasi SS52C ~ SS520C TJ -55 sampai +125 -55 sampai +150 -65 sampai +175 °C
Rentang suhu penyimpanan SS52C ~ SS520C TSTG -55 sampai +150 -65 sampai +175 °C

Catatan:1. SS52C ~ SS520C Pulse Test dengan PW = 300μsec, 1% Duty Cycle.

2. SS52C ~ SS520C Dipasang pada papan PC dengan area pad tembaga 14mm2 (0,013mm tebal).









Pengoreksi penghalang Schottky SS52C ~ SS520C Peringkat dan kurva karakteristik:

Gambar 1. Schottky Barrier Rectifiers SS52C ~ SS520C Ke depan Curve Derating saat ini:

Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 0



Gambar 2. SS52C ~ SS520C Maksimum arus lonjakan tidak berulang:

Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 1





Pengoreksi penghalang Schottky SS52C ~ SS520C Rancangan Paket (Unit:inch(mm)):

Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 2



Informasi kemasan:

Nomor Bagian Paket komponen Jumlah Pilihan kemasan
SS52C ~ SS520C SMC/DO-214AB 3000 PCS per 13 " plastik Reel
    800 PCS per 7 "reel plastik





Surface Mount Schottky Barrier Rectifiers SS52C ~ SS520C 20VRRM DO-214AB Paket 3

Label:
