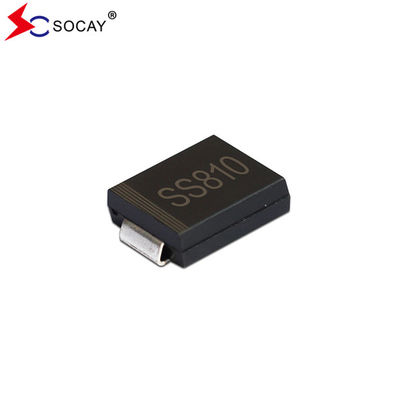

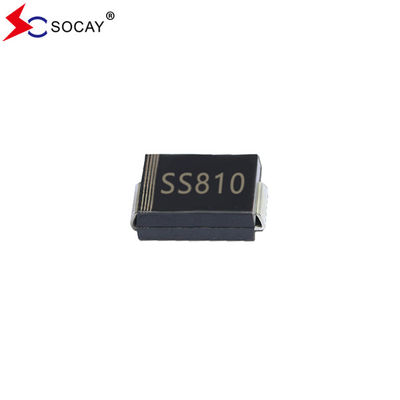

100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan

3000PCS
MOQ
negotiable
harga
100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Dioda Penghalang Schottky
Paket komponen: LAKUKAN-214AAB/SMC
Max. Maks. VRRM VRRM: 100V
Component Max. Komponen Maks. VRMS VRMS: 70V
Produk Max. VDC: 100V
SS810C JIKA(AV): 8A
VF pada 8A: 0,8V
SS810C IR: 50μA
Menyoroti:

SS810C

,

Dioda penghalang permukaan Gunung Schottky

,

SS810C Schottky Barrier Diode
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SS810C
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan



Dioda penghalang Schottky SS810C DATASHEET:SS810C ((SMC)_v94.1.pdf





Schottky Barrier Diode SS810C Fitur adalah sebagai berikut:

  • Schottky Barrier Diode SS810C Paket plastik adalah UL94V-0.
  • Untuk aplikasi permukaan mount paket adalah untuk mengoptimalkan ruang papan.
  • SS810C memiliki kerugian daya rendah, efisiensi tinggi.

  • SS810C Senyawa cetakan hijau sesuai dengan standar IEC 61249.

  • Komponen ini memiliki kapasitas gelombang tinggi.
  • Bebas timah, Schottky Barrier Diode sesuai dengan EU RoHS 2.0.



Dioda penghalang Schottky SS810C Data mekanik:

  • Kasus Schottky Barrier Diode SS810C: JEDEC DO-214AB plastik cetakan.
  • Terminalnya: Dilapisi solder, solderable menurut MIL-STD-750, Metode 2026.
  • Schottky Barrier Diode SS810C Polaritas: pita warna menunjukkan ujung katode.
  • Kemasan standarnya: pita 16mm (EIA-481).

  • Schottky Barrier Diode SS810C kira-kira Berat 0,0082 ons, 0,2325 gram.





Mratingdan Karakteristik Listrik Dioda Penghalang Schottky SS810C:

SS810C Nomor nominal pada suhu sekitar 25°C kecuali ditentukan sebaliknya. Resistensi atau beban induktif.
Parameter SS810C Simbol SS810C Unit SS810C
Schottky Barrier Diode Max. Tegangan Kebalikan Puncak Berulang VRRM 100 V
Dioda penghalang Schottky Tegangan maksimum RMS VRMS 70 V
Dioda penghalang Schottky Max. VDC VDC 100 V
Dioda penghalang Schottky Maksimum Rata-rata arus ke depan IF ((AV) 8 A
Puncak arus gelombang ke depan: 8,3ms Single Half Sinewave ditumpuk pada muatan nominal IFSM 150 A
SS810C Tegangan depan maksimum pada 8A VF 0.8 V
Maksimal arus terbalik DC pada tegangan pemblokiran DC nominal IR 50 μA
Dioda penghalang Schottky Resistensi termal khas (Catatan 1) RθJL 15 °C/W
  (Catatan 2) RθJA 110
SS810C Jembatan operasi dan rentang suhu penyimpanan TJ, TSTG -55 sampai +150 °C

Catatan: 1. Dipasang pada PCB FR4, tembaga satu sisi, dengan area pad tembaga 100cm2.

2. Dipasang pada FR4 PCB, satu sisi tembaga, mini pad.









Dioda penghalang Schottky SS810C Peringkat dan kurva karakteristik:

Gambar 1. Schottky Barrier Diode SS810C Operating Temperature Derating Curve:

100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan 0



Gambar 2 Karakteristik Forward yang khas

100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan 1





Dioda penghalang Schottky SS810C SMC/DO-214AB Rancangan Paket (Unit:inch(mm)):

100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan 2



Informasi kemasan:

Nomor Bagian Paket komponen Jumlah Pilihan kemasan
SS810C SMC/DO-214AB 3000 PCS per 13 " plastik Reel
    800 PCS per 7 "reel plastik





100VRRM Surface Mount Schottky Barrier Diode SS810C 70VRMS Paket SMC Tegangan 3
