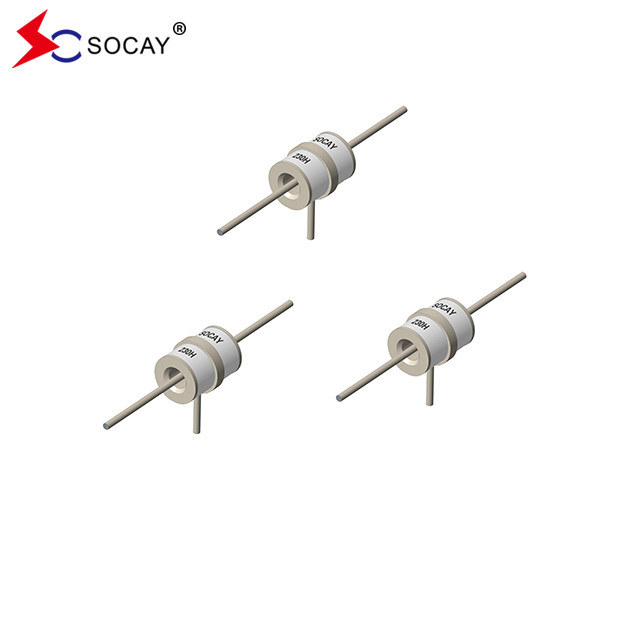

Name: SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Komponen Klasik
Brand: SOCAY
SKU: SC3E8-600HP
Rating: 4.9 (151 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Tabung Pelepasan Gas

Ukuran: φ8*10mm

DC Spark-over Voltage @100V/μs: 600V ± 20%

Maks. Tegangan Impulse Spark-over @100V/μs: 500V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Tegangan Impuls Percikan @1KV/: 600V

Min. Minimal. Insulation Resistance Resistensi Isolasi: 1GΩ (@25V)

Max. Maks. Capacitance Kapasitansi: 1,5pF

Tegangan Busur @1A: 15V

Nominal, arus pelepasan impuls: 10kA

Max. Maks. Impulse Discharge Current Arus Pelepasan Impuls: 20kA

Suhu penyimpanan: -40°C~+90°C

Menyoroti:
Gas Surge Arrester 3 Pole
,
GDT Gas Surge Arrestor

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO

Nomor model: SC3E8-600HP

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

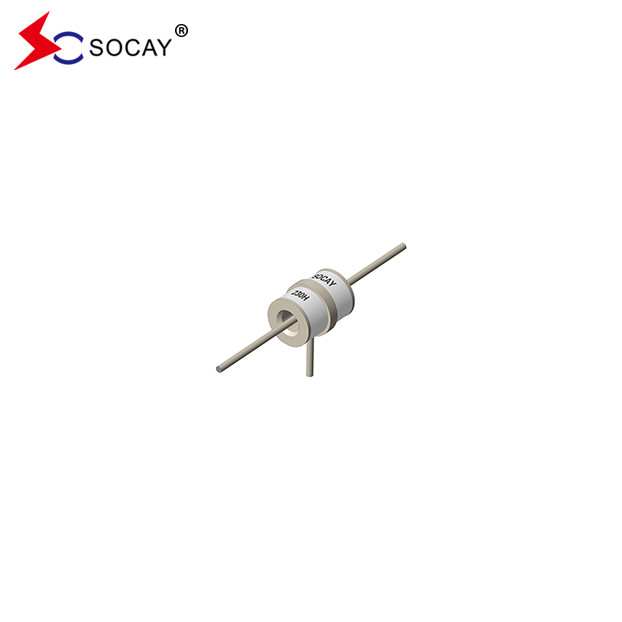

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Komponen Klasik

Deskripsi Produk

Gas Surge Arrester SC3E8-600HP, 3 Pole "T" Lead Perangkat Gas Discharge Tube

DATA SHEET:SC3E8_v2308.1.pdf

Nomor Bagian Penandaan DC Spark-over Voltage Maksimal Tegangan Impulse Spark-over Resistensi Isolasi Minimal Kapasitas Maksimal Tegangan busur Kehidupan Pelayanan

Nominal

Listrik Pelepasan Impulse
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks) NominalALternating Discharge Current (Arus Pelepasan yang Mengganti) Hidup yang Impulsif

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs ⁴⁾

± 5 kali

@8/20μs⁴⁾

1 kali

@50Hz⁴⁾

1Segmen

10kali

@10/1000μs ⁴⁾

300 kali

SC3E8-75HM

SC3E8-75HMF

SC3E8-75HP

SC3E8-75H

SOCAY

75H
75V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-90HM

SC3E8-90HMF

SC3E8-90HP

SC3E8-90H

SOCAY

90H
90V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-150HM

SC3E8-150HMF

SC3E8-150HP

SC3E8-150H

SOCAY

150H
150V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-230HM

SC3E8-230HMF

SC3E8-230HP

SC3E8-230H

SOCAY

230H
230V±20% < 600V < 700V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-250HM

SC3E8-250HMF

SC3E8-250HP

SC3E8-250H

SOCAY

250H
250V±20% < 600V < 700V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-300HM

SC3E8-300HMF

SC3E8-300HP

SC3E8-300H

SOCAY

300H
300V±20% < 800V < 900V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-350HM

SC3E8-350HMF

SC3E8-350HP

SC3E8-350H

SOCAY

350H
350V ± 20% < 800V < 900V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-420HM

SC3E8-420HMF

SC3E8-420HP

SC3E8-420H

SOCAY

420H
420V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-470HM

SC3E8-470HMF

SC3E8-470HP

SC3E8-470H

SOCAY

470H
470V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-600HM

SC3E8-600HMF

SC3E8-600HP

SC3E8-600H

SOCAY

600H
600V ± 20% < 1100V < 1200V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

SC3E8-800HM

SC3E8-800HMF

SC3E8-800HP

SC3E8-800H

SOCAY

800H
800V±20% < 1200V < 1400V 1 GΩ (pada 100V) < 1,5 pF ~ 25V 20KA 25KA 20A 200A

Catatan:

1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008

2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

3) Elektrod ujung atau cincin ke elektroda pusat

4) arus total melalui elektroda pusat, setengah nilai melalui ujung masing-masing elektroda cincin

Deskripsi:

Tabung pembuangan gas (GDT) adalah komponen klasik untuk melindungi instalasi telekomunikasi.Sangat penting bahwa sistem TI dan telekomunikasi - dengan sirkuit elektronik berkualitas tinggi tetapi sensitif - dilindungi oleh arrester.Dengan demikian, mereka dipasang pada input sistem pasokan listrik bersama dengan varistor dan pada titik koneksi ke jalur telekomunikasi.Mereka telah menjadi sangat penting untuk melindungi stasiun dasar dalam sistem telepon seluler serta jaringan televisi kabel luas (CATV) dengan pengulang dan sistem distribusi mereka..

Fitur:

Tidak radioaktif.

RoHS sesuai.

Kerugian penempatan rendah.

Tanggapan yang sangat baik terhadap transisi yang meningkat dengan cepat.

Kapasitas ultra rendah.

Kemampuan lonjakan 20KA diuji dengan denyut 8/20μs sebagaimana didefinisikan oleh IEC 61000-4-5.

Aplikasi:

Peralatan komunikasi.

Peralatan CATV.

Peralatan pengujian.

Jalur data.

Sumber daya.

Perlindungan SLIC telekomunikasi.

Peralatan broadband.

Peralatan ADSL, termasuk ADSL2+.

Peralatan XDSL.

Peralatan satelit dan CATV.

Elektronik konsumen.
