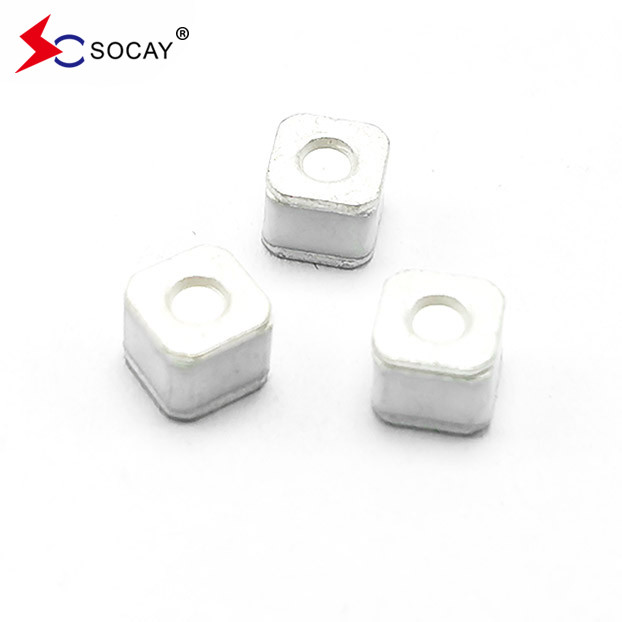

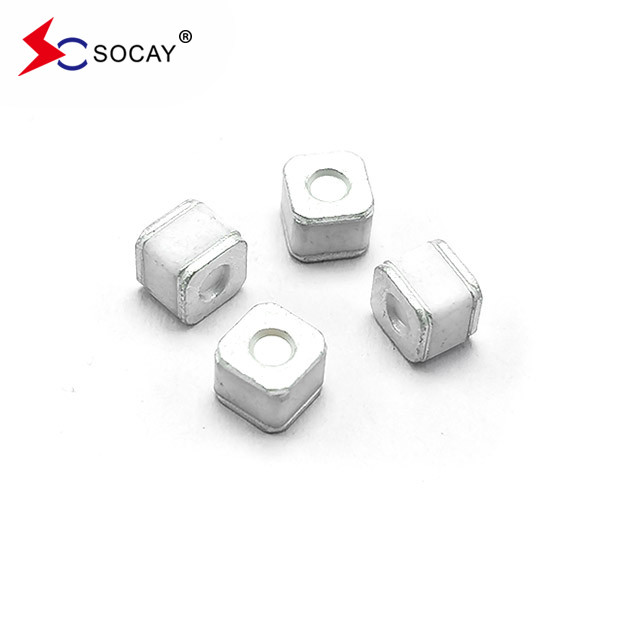

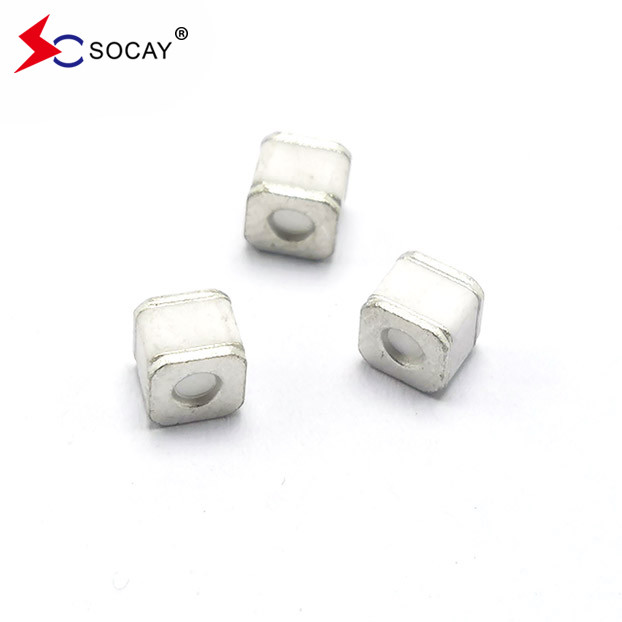

SOCAY Gas Discharge Tube Surge Protector SC2E5-90LSMD Surface Mount GDT

SOCAY Gas Discharge Tube Surge Protector SC2E5-90LSMD, Surface Mount GDT

DATA SHEET:SC2E5-SMD_v2110.1.pdf




I:Tentang tabung pembuangan gas

Tabung pembuangan gas, nama lengkap tabung pembuangan gas keramik, tabung pembuangan gas bahasa Inggris, sering digantikan oleh singkatan GDT, adalah perangkat perlindungan lonjakan jenis celah,yang telah banyak digunakan dalam perlindungan petir dari sistem komunikasiTabung pembuangan sering digunakan di tahap pertama atau dua pertama sirkuit perlindungan multi-level untuk melepaskan petir overcurrent instan dan membatasi overvoltage.Karena resistensi isolasi antar elektroda tabung debit sangat besar dan kapasitansi parasit sangat kecil, tidak cocok untuk frekuensi tinggi. perlindungan petir dari jalur sinyal memiliki keuntungan yang jelas.Kelemahan utama dari karakteristik perlindungan tabung pembuangan adalah bahwa keterlambatan waktu pembuangan yang besar, sensitivitas tindakan tidak ideal, dan sulit untuk secara efektif menekan gelombang petir dengan ketinggian yang tinggi.Ada masalah aliran terus menerus dalam perlindungan petir dari sistem pasokan listrik.



II: Bahan Utama

Serbuk tabung porselen, elektroda, gas elektron inert, dll.

Fitur:

• Non-Radioaktif
• RoHS sesuai
• Kerugian penempatan rendah
• Tanggapan yang sangat baik terhadap transisi yang meningkat dengan cepat
• Kapasitas ultra rendah

• Kemampuan gelombang 5KA yang diuji dengan denyut 8/20μs sebagaimana didefinisikan oleh IEC 61000-4-5

Klasifikasi tabung pembuangan gas keramik
1Menurut jumlah elektroda, tabung pembuangan gas yang umum digunakan dibagi menjadi tabung pembuangan dioda dan tabung pembuangan trioda.Jadi mereka disebut tabung pembuangan keramik.
2Menurut ukuran penampilan, tabung pembuangan gas yang umum digunakan dibagi menjadi tabung pembuangan chip dan tabung pembuangan plug-in.
3Menurut tegangan pulsa produk, tabung pembuangan gas yang biasa digunakan dibagi menjadi tabung pembuangan pulsa konvensional dan tabung pembuangan pulsa rendah.

Prinsip kerja tabung pembuangan gas keramik
Tabung pembuangan gas keramik disegel dengan keramik, dan terdiri dari dua atau lebih elektroda logam dengan celah di dalam, diisi dengan gas inert argon dan neon.Mereka terhubung secara paralel pada sirkuitKetika perangkat tidak beroperasi, resistensi sangat tinggi dan kapasitansi setara rendah. Hal ini dapat dianggap sebagai sirkuit terbuka dan hampir tidak memiliki dampak pada sirkuit.Ketika ada denyut nadi yang abnormal, resistensi internal turun langsung setelah mencapai nilai tegangan operasi, dan arus dilepaskan.itu akan secara otomatis kembali ke kondisi resistensi tinggi dan sirkuit akan beroperasi secara normal.

Keuntungan dari tabung pembuangan gas keramik
1. Sebelum kerusakan (konduksi), itu setara dengan sirkuit terbuka, dengan resistensi besar dan tidak ada atau sangat kecil kebocoran arus;
2Setelah kerusakan (konduksi), itu setara dengan sirkuit pendek, yang dapat melewati arus besar dengan penurunan tegangan yang sangat kecil;
3Kapasitas arus pulsa ( arus puncak) sangat besar; 2.5kA ~ 100kA;
4Ini memiliki karakteristik simetri dua arah.
5Nilai kapasitansi sangat kecil, kurang dari 3pF.

Tentang SOCAY

kami adalah produsen dan pemasok GDT,NTC,DIODES ect komponen pasif lebih dari 20 tahun dari Cina.jika Anda memiliki permintaan silakan hubungi kami dengan bebas.
