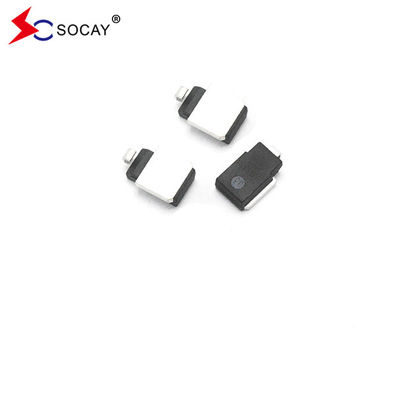

Surface Mount Transient Transient Voltage Suppressor SM8S26AG,sesuai dengan RoHS
DATA SHEET:SM8SXXG Series_v2309.1.pdf
Deskripsi:
Seri SM8S dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.
| Nomor Bagian |
Puncak Kerja
Kembali
Tegangan VRWM
(V)
|
Pembagian
Tegangan
VBR (V)
|
Arus Uji
AkuT
(mA)
|
Kebocoran Kembali Maksimum AkuR @VRWM
(μA)
|
Maksimal
AkuR@VRWMTJ= 175°C
(μA)
|
Kembali maksimalGelombangSaat ini
AkuPP(A)①
|
Tegangan Penangkap Maksimal
VC @AkuPP
(V)
|
| Satuan |
Bi |
|
Mdalam. |
Mkapak. |
|
|
|
|
|
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
|
Catatan:
1.Bentuk gelombang arus lonjakan didefinisikan pada bentuk gelombang 10/1000μS.
2.Untuk semua jenis maksimum VF= 1,8 V pada IF= 100 A diukur pada 8,3 ms setengah gelombang sinus tunggal atau gelombang persegi setara, siklus kerja = 4 denyut per
menit maksimum.
|
Fitur:
Chip kaca yang dioptimalkan.
TJKemampuan = 175 °C cocok untuk keandalan tinggi dan persyaratan otomotif.
Kapasitas daya pulsa puncak 6600W dengan bentuk gelombang 10/1000μs, tingkat pengulangan (siklus kerja): 0,01 %.
Memenuhi ISO7637-2 5a/5b dan ISO 16750 load dump test (berbeda-beda tergantung kondisi uji).
Memenuhi kualifikasi AEC-Q101.
arus kebocoran rendah.
Turunnya tegangan ke depan.
Kemampuan penjepit yang sangat baik.
Waktu respons yang sangat cepat.
RoHS sesuai.
Fitur produk:
1. Keandalan tinggi, sesuai dengan sertifikasi standar otomotif AEC-Q101;
2. Memenuhi ISO 7637-2-5a uji beban dump (lihat model dan tingkat uji untuk rincian);
3. Chip kaca pasivasi;
4Tekanan residual rendah dan aliran kebocoran rendah;
5. Waktu respons cepat;
6. Jenis paket lengkap dan kompatibel dengan sebagian besar komponen pelindung di pasar;
Bidang aplikasi:
1Sistem hiburan mobil.
2Sistem navigasi mobil dan perekam pengemudi
3Mengbalikkan radar.
4. Pasokan listrik mobil
5. bantal kursi mobil yang dipanaskan
6Perangkat anti pencurian.
7. bantal pijat mobil
8. Mobil MP3 player
9. Sistem kontrol motor kendaraan
Tentang TVS Diode
disebut sebagai TVS, adalah perangkat perlindungan sirkuit efisiensi tinggi dalam bentuk dioda.dapat mengubah impedansi tinggi antara dua kutub ke impedansi rendah pada kecepatan 10-12 detik, menyerap daya lonjakan hingga beberapa kilowatt, menyebabkan dua kutub untuk tegangan antara mereka dikunci pada nilai yang ditentukan sebelumnya,efektif melindungi komponen presisi dalam sirkuit elektronik dari kerusakan oleh berbagai impuls lonjakanSecara khusus, ia memiliki tiga karakteristik berikut: 1. Menambahkan dioda TVS ke sinyal dan kabel listrik dapat mencegah mikroprosesor atau mikrokontroler dari lonjakan instan,seperti efek pelepasan elektrostatik2. efek pelepasan elektrostatik dapat melepaskan impuls lebih dari 10.000V dan 60A, dan dapat berlangsung selama 10ms;sementara perangkat TTL biasa akan rusak ketika bertemu pulsa 10V lebih dari 30msPenggunaan dioda TVS dapat secara efektif menyerap pulsa yang dapat menyebabkan kerusakan perangkat dan menghilangkan gangguan (Crosstalk) yang disebabkan oleh beralih antara bus.Menempatkan dioda TVS di antara jalur sinyal dan tanah dapat mencegah bus data dan kontrol terpengaruh oleh kebisingan yang tidak perlu.
