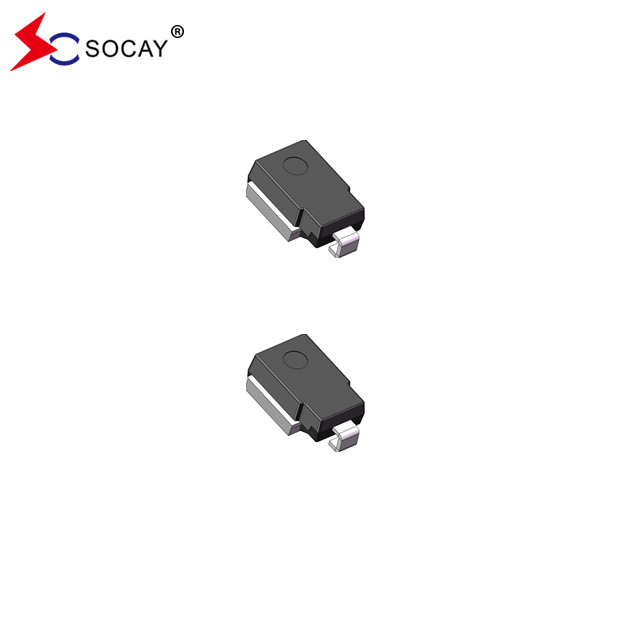

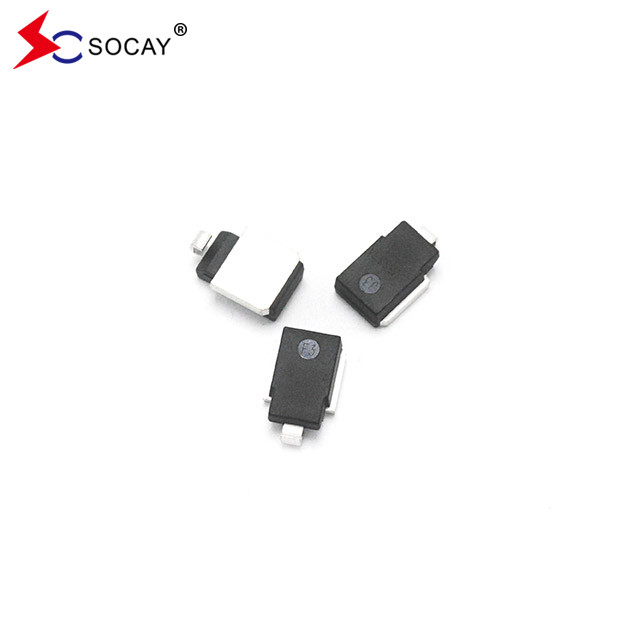

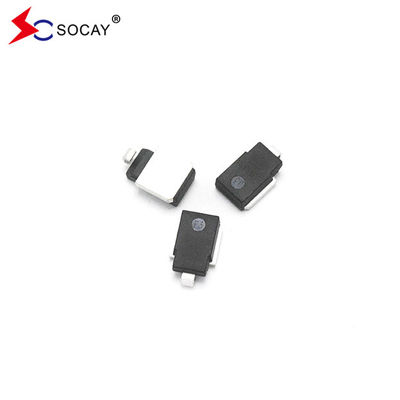

22V Automotive Protection TVS SM8S22AG, Memenuhi ISO7637-2 5a/5b dan ISO 16750 Load Dump Test
DATA SHEET:SM8SXXG Series_v2309.1.pdf
Fitur:
Chip kaca yang dioptimalkan.
TJKemampuan = 175 °C cocok untuk keandalan tinggi dan persyaratan otomotif.
Kapasitas daya pulsa puncak 6600W dengan bentuk gelombang 10/1000μs, tingkat pengulangan (siklus kerja): 0,01 %.
Memenuhi ISO7637-2 5a/5b dan ISO 16750 load dump test (berbeda-beda tergantung kondisi uji).
Memenuhi kualifikasi AEC-Q101.
arus kebocoran rendah.
Turunnya tegangan ke depan.
Kemampuan penjepit yang sangat baik.
Waktu respons yang sangat cepat.
RoHS sesuai.
Deskripsi:
Seri SM8S dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.
| Nomor Bagian |
Puncak Kerja
Kembali
Tegangan VRWM
(V)
|
Pembagian
Tegangan
VBR (V)
|
Arus Uji
AkuT
(mA)
|
Kebocoran Kembali Maksimum AkuR @VRWM
(μA)
|
Maksimal
AkuR@VRWMTJ= 175°C
(μA)
|
Kembali maksimalGelombangSaat ini
AkuPP(A)①
|
Tegangan Penangkap Maksimal
VC @AkuPP
(V)
|
| Satuan |
Bi |
|
Mdalam. |
Mkapak. |
|
|
|
|
|
| SM8S22AG |
SM8S22CAG |
22.0 |
24.4 |
26.9 |
5.0 |
10 |
150 |
186 |
35.5 |
| SM8S24AG |
SM8S24CAG |
24.0 |
26.7 |
29.5 |
5.0 |
10 |
150 |
170 |
38.9 |
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
| SM8S28AG |
SM8S28CAG |
28.0 |
31.1 |
34.4 |
5.0 |
10 |
150 |
145 |
45.4 |
| SM8S30AG |
SM8S30CAG |
30.0 |
33.3 |
36.8 |
5.0 |
10 |
150 |
136 |
48.4 |
| SM8S33AG |
SM8S33CAG |
33.0 |
36.7 |
40.6 |
5.0 |
10 |
150 |
124 |
53.3 |
| SM8S36AG |
SM8S36CAG |
36.0 |
40.0 |
44.2 |
5.0 |
10 |
150 |
114 |
58.1 |
| SM8S40AG |
SM8S40CAG |
40.0 |
44.4 |
49.1 |
5.0 |
10 |
150 |
102 |
64.5 |
| SM8S43AG |
SM8S43CAG |
43.0 |
47.8 |
52.8 |
5.0 |
10 |
150 |
95.1 |
69.4 |
| SM8S45AG |
SM8S45CAG |
45.0 |
50.0 |
55.3 |
5.0 |
10 |
150 |
90.8 |
72.7 |
| SM8S48AG |
SM8S48CAG |
48.0 |
53.3 |
58.9 |
5.0 |
10 |
150 |
85.3 |
77.4 |
| SM8S51AG |
SM8S51CAG |
51.0 |
56.7 |
62.7 |
5.0 |
10 |
150 |
80.1 |
82.4 |
| SM8S54AG |
SM8S54CAG |
54.0 |
60.0 |
66.3 |
5.0 |
10 |
150 |
75.8 |
87.1 |
| SM8S58AG |
SM8S58CAG |
58.0 |
64.4 |
71.2 |
5.0 |
10 |
150 |
70.5 |
93.6 |
| SM8S60AG |
SM8S60CAG |
60.0 |
66.7 |
73.7 |
5.0 |
10 |
150 |
68.2 |
96.8 |
| SM8S64AG |
SM8S64CAG |
64.0 |
71.1 |
78.6 |
5.0 |
10 |
150 |
64.1 |
103.0 |
| SM8S70AG |
SM8S70CAG |
70.0 |
77.8 |
86.0 |
5.0 |
10 |
150 |
58.4 |
113.0 |
| SM8S75AG |
SM8S75CAG |
75.0 |
83.3 |
92.1 |
5.0 |
10 |
150 |
54.5 |
121.0 |
| SM8S78AG |
SM8S78CAG |
78.0 |
86.7 |
95.8 |
5.0 |
10 |
150 |
52.4 |
126.0 |
| SM8S85AG |
SM8S85CAG |
85.0 |
94.4 |
104.0 |
5.0 |
10 |
150 |
48.2 |
137.0 |
|
Catatan:
1.Bentuk gelombang arus lonjakan didefinisikan pada bentuk gelombang 10/1000μS.
2.Untuk semua jenis maksimum VF= 1,8 V pada IF= 100 A diukur pada 8,3 ms setengah gelombang sinus tunggal atau gelombang persegi setara, siklus kerja = 4 denyut per
menit maksimum.
|
Aplikasi:
Perlindungan mobil.
Gambaran umum perlindungan sirkuit
Fenomena listrik berbahaya seperti tegangan transien atau pelepasan elektrostatik (ESD) sering terjadi di sirkuit.Perangkat TVS dapat digunakan dalam sirkuit untuk perlindungan tegangan tinggi dan pelepasan elektrostatikDioda penekanan sementara (TVS), juga disebut dioda penjepit, adalah perangkat perlindungan sirkuit efisiensi tinggi yang umum digunakan secara internasional.Ini dapat langsung menyerap daya lonjakan hingga beberapa kilowatt dan menahan energi tinggi pulsa besarPada umumnya, tabung TVS terhubung secara paralel dalam sirkuit.dapat merespons dalam tingkat ms dan dengan cepat mengubah keadaan resistensi tinggi ke keadaan resistensi rendah, sehingga memungkinkan arus yang besar melewati dan tegangan yang dipegang pada tingkat yang ditentukan sebelumnya,Dengan demikian mencapai tujuan melindungi sirkuit elektronik produk listrik otomotifPasar elektronik otomotif tidak diragukan lagi akan menjadi tahap terbesar dalam industri semikonduktor, dan wilayah Asia-Pasifik, terutama pasar Cina memiliki potensi pertumbuhan yang tak terbatas..Perangkat perlindungan yang digunakan dalam sirkuit elektronik otomotif juga meningkat dengan pertumbuhan elektronik otomotif.,cenderung sangat terintegrasi dan frekuensi tinggi dirancang,yang telah menyebabkan produsen untuk mengajukan persyaratan kinerja yang lebih dan lebih untuk solusi perlindungan sirkuit seperti perlindungan overvoltage / overcurrent dan penekanan lonjakan. semakin ketat.
Tindakan pencegahan untuk memilih dioda penekan transisi TVS otomotif dalam aplikasi sirkuit
Dalam sistem standar imunitas elektronik dan listrik otomotif, ISO10605 dan ISO7637-2 adalah dua standar yang paling penting.Artikel ini akan memperkenalkan parameter yang perlu dipertimbangkan ketika memilih dioda TVS yang cocok untuk elektronik otomotif ketika memenuhi dua standar uji otomotif ini:
1. Vnom adalah tegangan operasi normal dari sirkuit
2. Vmax adalah tegangan tahan maksimum dari sirkuit
3Jika bentuk gelombang gelombang adalah tipe eksponensial/kekuatan, ada banyak indikator terkait.
1) Vs tegangan tegangan maksimum
2) Durasi dan tingkat TP
3) Rs mensimulasikan resistensi internal dari generator lonjakan
4) Jumlah siklus bentuk gelombang (1/f)
4Jika gelombang adalah bentuk gelombang DC, Anda perlu memperhatikan
1) Tegangan tegangan Vdc DC
2) Durasi gelombang tp
3) Rs mensimulasikan resistensi internal dari generator lonjakan
5Pertimbangkan suhu lingkungan.
6Pertimbangkan ukuran kemasan dari perangkat perlindungan yang akan dipilih.
7Jika sirkuit yang dilindungi adalah sirkuit sinyal digital, poin berikut harus dipertimbangkan:
1) Frekuensi tegangan sinyal
2) Waktu naik dan turun dari gelombang sinyal lonjakan
3) Ukuran kapasitansi maksimum yang diizinkan oleh sirkuit.
