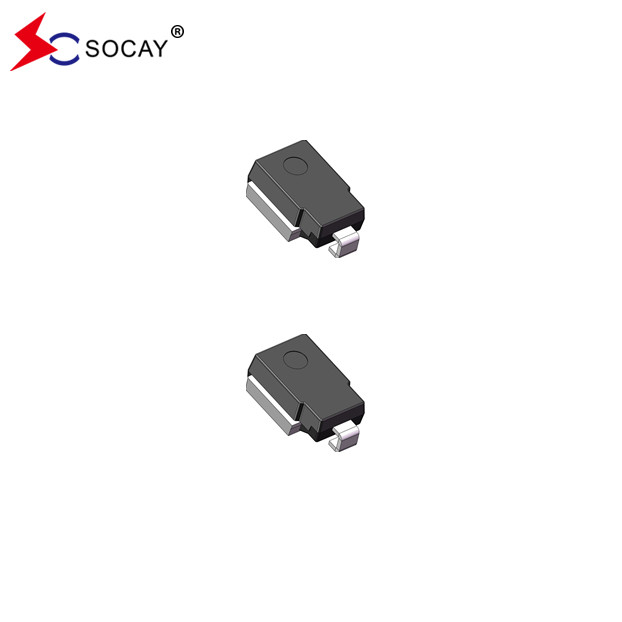

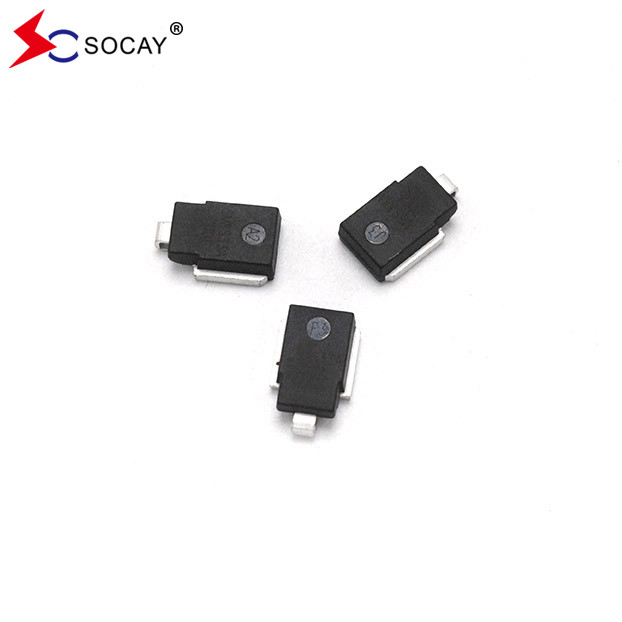

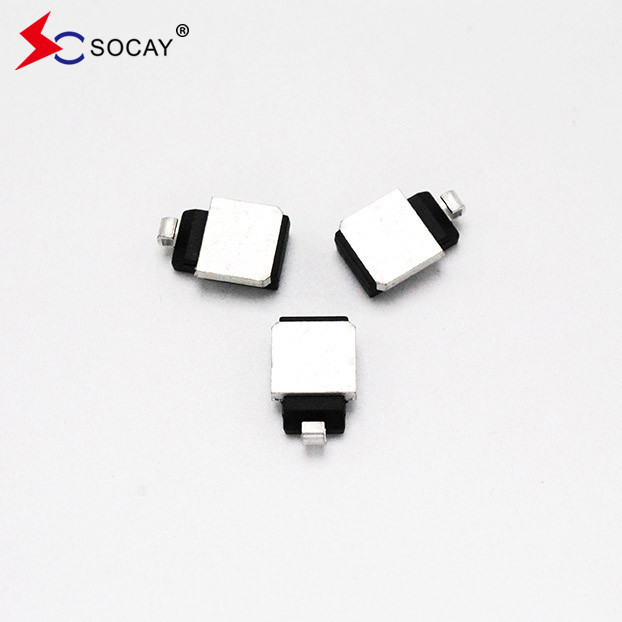

RoHS Kompatibel Komponen Perlindungan Sirkuit SM8S20CAG Surface Mount TVS SMD Diode

RoHS Kompatibel Komponen Perlindungan Sirkuit SM8S20CAG Surface Mount TVS SMD Diode

DATA SHEET:SM8SXXG Series_v2309.1.pdf

Deskripsi:

Seri SM8S dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.

Fitur:

Parameter listrik produk:
1. Daya: 6600W
2Tegangan kerja: 10.0-43.0V
3. arus: 388-95.1A
4. Berikan polaritas satu arah / dua arah
5. penurunan tegangan maju rendah dan arus kebocoran rendah
6Kemampuan gelombang tinggi.
7. Desain optimasi passivasi persimpangan passivasi teknologi rectifikasi anisotropik
8. TJ = 175°C, cocok untuk keandalan tinggi dan persyaratan otomotif
9Mengikuti spesifikasi ISO7637-2 (perubahan kondisi pengujian)
10. Memenuhi MSL level 1, menurut J-STD-020, nilai puncak maksimum LF adalah 245°C
11. Memenuhi persyaratan AEC-Q101


Aplikasi:

Perlindungan mobil.

Aplikasi khas dioda TVS kelas otomotif seri SM8S:
1Menambahkan dioda TVS ke sinyal dan kabel listrik dapat mencegah mikroprosesor atau mikrokontroler dari kerusakan karena lonjakan instan, seperti efek pelepasan elektrostatik,Lonjakan daya AC dan kebisingan switching power supply.
2Efek pelepasan elektrostatik dapat melepaskan impuls lebih dari 10.000V dan 60A, dan dapat berlangsung selama 10ms; sementara perangkat TTL biasa akan rusak ketika bertemu dengan impuls 10V lebih dari 30ms.Dioda TVS dapat secara efektif menyerap pulsa yang dapat menyebabkan kerusakan perangkat dan menghilangkan gangguan yang disebabkan oleh beralih antara bus.
3Menempatkan tabung TVS di antara jalur sinyal dan tanah dapat mencegah data dan kontrol bus terpengaruh oleh kebisingan yang tidak perlu.

Produk utama SOCAYtermasuk berbagai tabung pembuangan gas keramik (GDT), dioda penekanan sementara (dioda TVS), penekan ESD, penekan gelombang tiristor (TSS), pelindung celah percikan (SPG), varistor (MOV),Chip Varistors (MLV), PTC Resetable Fuse, Koefisien Suhu Negatif termistor (NTC Thermistor), Chip Bead, Schottky Diode, Zener Diode, dll Dari desain sirkuit untuk pengujian produk (dan memberikan laporan tes),Dengan kualitas dan layanan yang sangat baik, SOCAY telah memenangkan pujian luas dari pelanggan dan rasa hormat dari industri.
