Komponen perlindungan sirkuit unidirectional TVS Diode SM8S20AG AEC-Q101 Berkualifikasi untuk perlindungan otomotif

500 pcs
MOQ
negotiable
harga
Komponen perlindungan sirkuit unidirectional TVS Diode SM8S20AG AEC-Q101 Berkualifikasi untuk perlindungan otomotif
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Dioda TVS
Jenis Paket: LAKUKAN-218AB
VR: 20V
Ir@Vr @25℃: 5μA
Ir@Vr @175℃: 150μA
DIA: 5mA
Vc@Ipp: 32.4V
Ipp: 204A
Suhu penyimpanan: -55°C hingga +175°C
Menyoroti:

Komponen perlindungan sirkuit unidirectional

,

Komponen perlindungan sirkuit AEC-Q101

,

SM8S20AG
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: SM8S20AG
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

Dioda TVS Unidirectional SM8S20AG, Memenuhi AEC-Q101 Berkualifikasi, untuk Perlindungan Otomotif



DATA SHEET:SM8SXXG Series_v2309.1.pdf

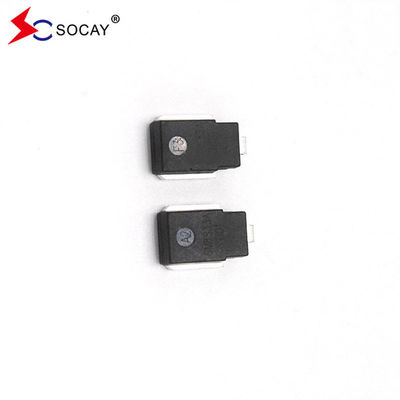

Komponen perlindungan sirkuit unidirectional TVS Diode SM8S20AG AEC-Q101 Berkualifikasi untuk perlindungan otomotif 0

Deskripsi:

Seri SM8S dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.

Nomor Bagian

Puncak Kerja

Kembali

Tegangan VRWM

(V)

Pembagian

Tegangan

VBR (V)

Arus Uji

AkuT

(mA)

Kebocoran Kembali Maksimum AkuR @VRWM

(μA)

Maksimal

AkuR@VRWMTJ= 175°C

(μA)

Kembali maksimalGelombangSaat ini

AkuPP(A)①

Tegangan Penangkap Maksimal

VC @AkuPP

(V)
Satuan Bi   Mdalam. Mkapak.
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG SM8S24CAG 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG SM8S26CAG 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG SM8S33CAG 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG SM8S51CAG 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG SM8S58CAG 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG SM8S78CAG 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

Catatan:

1.Bentuk gelombang arus lonjakan didefinisikan pada bentuk gelombang 10/1000μS.

2.Untuk semua jenis maksimum VF= 1,8 V pada IF= 100 A diukur pada 8,3 ms setengah gelombang sinus tunggal atau gelombang persegi setara, siklus kerja = 4 denyut per

menit maksimum.



Fitur:

Chip kaca yang dioptimalkan.

TJKemampuan = 175 °C cocok untuk keandalan tinggi dan persyaratan otomotif.

Kapasitas daya pulsa puncak 6600W dengan bentuk gelombang 10/1000μs, tingkat pengulangan (siklus kerja): 0,01 %.

Memenuhi ISO7637-2 5a/5b dan ISO 16750 load dump test (berbeda-beda tergantung kondisi uji).

Memenuhi kualifikasi AEC-Q101.

arus kebocoran rendah.

Turunnya tegangan ke depan.

Kemampuan penjepit yang sangat baik.

Waktu respons yang sangat cepat.

RoHS sesuai.

Aplikasi:

Perlindungan mobil.
