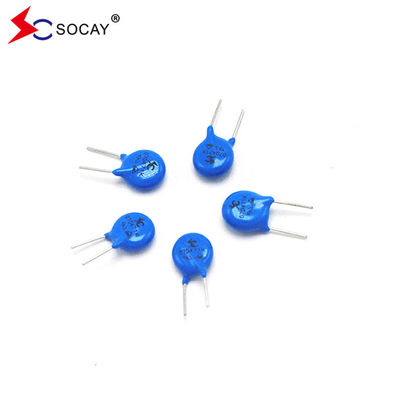

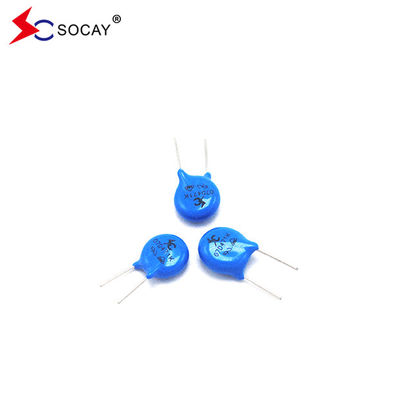

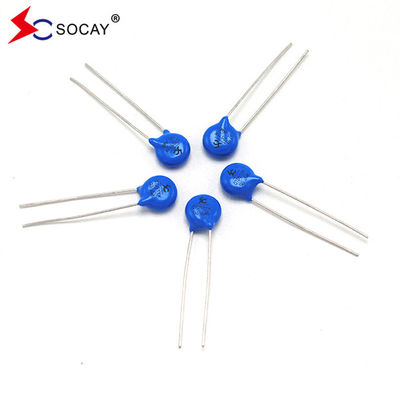

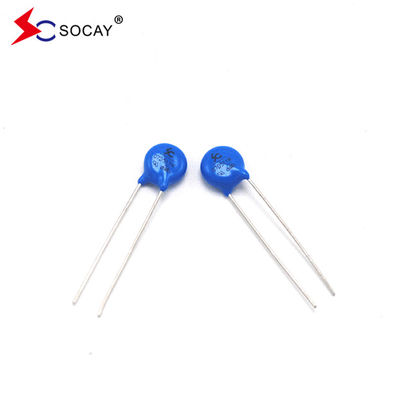

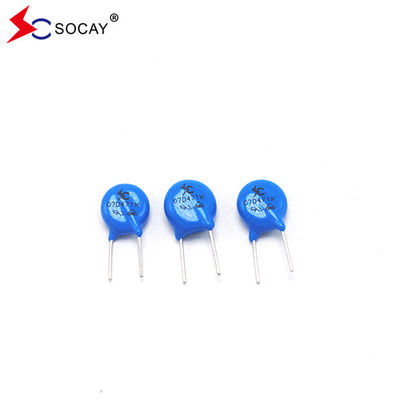

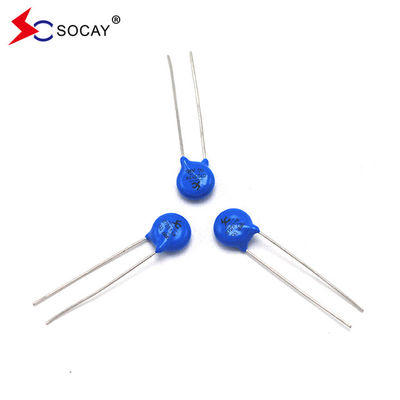

07D Series Metal Oxide Varistor 07D820K/07D820KJ, Ф7mm 82V Varistor Tegangan MOV 1200A
DATA SHEET:07D Series_v2306.1.pdf
MOV Varistor Selection Metode
1Untuk mengetahui produk pelanggan, tegangan operasi, port aplikasi, tingkat perlindungan.
2,DC (tegangan operasi) > 1,5 kali tegangan operasi dalam sirkuit ketika digunakan dalam produk tegangan tinggi
3"Pilih ukuran, tegangan dan aliran perangkat sesuai dengan port aplikasi dan kelas perlindungan.
| Nomor tipe |
Tegangan maksimum yang diizinkan |
Varistor Tegangan |
Maksimal
Pengepakan
Tegangan
|
Menghadapi
Gelombang
Saat ini
|
Maksimal
Energi
(10/1000μs)
|
Berkualitas
Kekuatan
|
TKapasitas ypikal (referensi) |
| Standar |
Gelombang Tinggi |
VAC(V) |
VDC(V) |
V1mA
(V)
|
AkuP(A) |
VC(V) |
I ((A)
Standar
|
I ((A)
Gelombang Tinggi
|
(J)
Standar
|
(J)
Gelombang Tinggi
|
(W) |
@ 1KHZ (pf) |
| 1 kali |
2 kali |
1 kali |
2 kali |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15 ~ 21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22 ((19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27 ((24 ~ 30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33 ((29.5 ~ 36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39 ((35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47 ((42 ~ 54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50 ~ 62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68 ((61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82 ((74 ~ 90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100 ((90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135 ~ 165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243 ~ 297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300 ((270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330 ((297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360 ((324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351 ~ 429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430 ((387 ~ 473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423 ~ 517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675 ~ 825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780 ((702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738 ~ 902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Catatan:Tegangan>33V, K adalah ±10%
Deskripsi:
Seri 07D radial leaded varistor menyediakan solusi perlindungan sirkuit yang ideal untuk aplikasi tegangan DC yang lebih rendah dengan menawarkan nilai lonjakan yang lebih tinggi daripada yang pernah tersedia sebelumnya dalam cakram kecil.
Rating arus puncak lonjakan maksimum dapat mencapai hingga 1,75KA (pulsa 8 / 20 μs) untuk melindungi terhadap lonjakan puncak tinggi, termasuk gangguan serangan petir tidak langsung,sistem beralih transient dan transient cepat abnormal dari sumber daya.
| Bahan |
Tidak ada bahan radioaktif |
| Mengoperasikan Suhu |
-40°C ~ +85°C |
| Suhu penyimpanan |
-55°C ~ +125°C |
| Tubuh |
Berlapis nikel |
| Pimpinan |
Timah Lapisan |
| Perangkat tanpa timbal |
Berlapis nikel |
Klasifikasi:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Arus: 1A ~ 15KA
Semakin kecil ukurannya, semakin rendah harganya,
Semakin rendah throughput, semakin besar ukurannya,
Semakin tinggi throughput, semakin mahal,
Semakin tinggi tegangan, semakin tebal tabungnya.
Waktu respons≤10NS
