Name: 10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561
Brand: SOCAY
SKU: 10D911K/0D911KJ
Rating: 5 (198 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama lain: MOV

Ukuran: Ф10mm

VAC: 350v

VDC: 460V

Tegangan Varistor: 560(504~616)V

AKU P: 25A

VC: 925V

Kekuatan nominal: 0,4W

Typ. Ketik. Capacitance Kapasitansi: 180pF

Menahan Arus Lonjakan: 2.5KA (1 Kali)

Menyoroti:

10D561K Metal Oxide Varistor

560V Metal Oxide Varistor

VDR-10d561

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO VDE

Nomor model: 10D911K/0D911KJ

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 2 minggu

Galeri

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561

Deskripsi Produk

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561

DATA SHEET:10D Series_v2306.1.pdf

Nomor tipe		Tegangan maksimum yang diizinkan		Varistor Tegangan	Maksimal Pengepakan Tegangan		Menghadapi Gelombang Saat ini				Maksimal Energi (10/1000μs)		Berkualitas Kekuatan	TKapasitas ypikal (referensi)
Standar	Gelombang Tinggi	V_AC(V)	V_DC(V)	V1mA (V)	Aku_P(A)	V_C(V)	I ((A) Standar		I ((A) Gelombang Tinggi		(J) Standar	(J) Gelombang Tinggi	(W)	@ 1KHZ (pf)
							1 kali	2 kali	1 kali	2 kali
10D180K	10D180KJ	11	14	18 ((15 ~ 21.6)	5	36	500	250	2000	1000	2.1	3.0	0.05	5600
10D220K	10D220KJ	14	18	22 ((19.5~26)	5	43	500	250	2000	1000	2.5	5.0	0.05	4500
10D270K	10D270KJ	17	22	27 ((24 ~ 30)	5	53	500	250	2000	1000	3.0	6.0	0.05	3700
10D330K	10D330KJ	20	26	33 ((29.5 ~ 36.5)	5	66	500	250	2000	1000	4.0	7.0	0.05	3000
10D390K	10D390KJ	25	31	39 ((35~43)	5	77	500	250	2000	1000	4.6	9.0	0.05	2400
10D470K	10D470KJ	30	38	47 ((42 ~ 54)	5	93	500	250	2000	1000	5.5	11.0	0.05	2100
10D560K	10D560KJ	35	45	56 ((50 ~ 62)	5	100	500	250	2000	1000	7.0	13.0	0.05	1800
10D680K	10D680KJ	40	56	68 ((61~75)	5	135	500	250	2000	1000	8.2	15.0	0.05	1500
10D820K	10D820KJ	50	65	82 ((74 ~ 90)	25	135	2500	1250	3500	2500	12.0	17.0	0.4	1200
10D101K	10D101KJ	60	85	100 ((90~110)	25	165	2500	1250	3500	2500	15.0	18.0	0.4	1000
10D121K	10D121KJ	75	100	120 ((108~132)	25	200	2500	1250	3500	2500	18.0	21.0	0.4	830
10D151K	10D151KJ	95	125	150 ((135 ~ 165)	25	250	2500	1250	3500	2500	22.0	25.0	0.4	670
10D181K	10D181KJ	115	150	180 ((162~198)	25	300	2500	1250	3500	2500	27.0	30.0	0.4	560
10D201K	10D201KJ	130	170	200 ((185 ~ 225)	25	340	2500	1250	3500	2500	30.0	35.0	0.4	500
10D221K	10D221KJ	140	180	220 ((198~242)	25	360	2500	1250	3500	2500	32.0	39.0	0.4	450
10D241K	10D241KJ	150	200	240 ((216~264)	25	395	2500	1250	3500	2500	35.0	42.0	0.4	420
10D271K	10D271KJ	175	225	270 ((243 ~ 297)	25	455	2500	1250	3500	2500	40.0	49.0	0.4	370
10D301K	10D301KJ	190	250	300 ((270~330)	25	500	2500	1250	3500	2500	40.0	54.0	0.4	330
10D331K	10D331KJ	210	275	330 ((297~363)	25	550	2500	1250	3500	2500	40.0	58.0	0.4	300
10D361K	10D361KJ	230	300	360 ((324~396)	25	595	2500	1250	3500	2500	43.0	65.0	0.4	280
10D391K	10D391KJ	250	320	390 ((351 ~ 429)	25	650	2500	1250	3500	2500	47.0	70.0	0.4	260
10D431K	10D431KJ	275	350	430 ((387 ~ 473	25	710	2500	1250	3500	2500	60.0	80.0	0.4	230
10D471K	10D471KJ	300	385	470 ((423 ~ 517)	25	775	2500	1250	3500	2500	65.0	85.0	0.4	210
10D511K	10D511KJ	320	415	510 ((459~561)	25	845	2500	1250	3500	2500	70.0	90.0	0.4	200
10D561K	10D561KJ	350	460	560 ((504~616)	25	925	2500	1250	3500	2500	70.0	92.0	0.4	180
10D621K	10D621KJ	385	505	620 ((558~682)	25	1025	2500	1250	3500	2500	70.0	95.0	0.4	160
10D681K	10D681KJ	420	560	680 ((612~748)	25	1120	2500	1250	3500	2500	70.0	98.0	0.4	150
10D751K	10D751KJ	460	615	750 ((675 ~ 825)	25	1240	2500	1250	3500	2500	70.0	100.0	0.4	130
10D781K	10D781KJ	485	640	780 ((702~858)	25	1290	2500	1250	3500	2500	80.0	105.0	0.4	130
10D821K	10D821KJ	510	670	820 ((738 ~ 902)	25	1355	2500	1250	3500	2500	85.0	110.0	0.4	120
10D911K	10D911KJ	550	745	910 ((819~1001)	25	1500	2500	1250	3500	2500	93.0	130.0	0.4	110
10D102K	10D102KJ	625	825	1000 ((900~1100)	25	1650	2500	1250	3500	2500	102.0	140.0	0.4	100
10D112K	10D112KJ	680	895	1100 ((990~1210)	25	1814	2500	1250	3500	2500	115.0	155.0	0.4	90

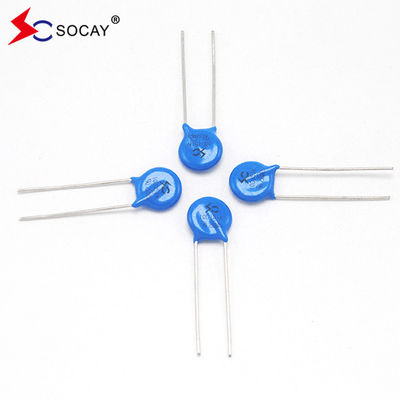

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561 0

Deskripsi:

10D seri varistor radial timbal menyediakan solusi perlindungan sirkuit yang ideal untuk aplikasi tegangan DC rendah dengan menawarkan nilai lonjakan yang lebih tinggi dari sebelumnya tersedia dalam cakram kecil.
Rating arus puncak lonjakan maksimum dapat mencapai hingga 3,5KA (pulsa 8 / 20 μs) untuk melindungi terhadap lonjakan puncak tinggi, termasuk gangguan serangan petir tidak langsung,sistem beralih transient dan transient cepat abnormal dari sumber daya.

Fitur:

u rentang tegangan operasi yang luas (V1mA) dari 18V hingga 1100V

u Cepat menanggapi overvoltage sementara

u Kapasitas penyerapan energi transisi yang besar

u Rasio penjepit rendah dan tidak ada arus lanjutan

u Memenuhi tingkat MSL 1, per J-STD-020

Aplikasi:

Perlindungan daya, Switch, mesin POS, penangkal petir, intercom bangunan, sistem pemantauan,

Kartu parkir, sistem transmisi, instrumentasi,meter, produk komunikasi, panel kontrol.

Bahan	Tidak ada bahan radioaktif
Mengoperasikan Suhu	-40°C ~ +85°C
Suhu penyimpanan	-55°C ~ +125°C
Tubuh	Berlapis nikel
Pimpinan	Timah Lapisan
Perangkat tanpa timbal	Berlapis nikel

Nomor Bagian	Jumlah	Pilihan kemasan	Spesifikasi kemasan
10DXXXXX	500	Kantong plastik	Kemasan Bulk

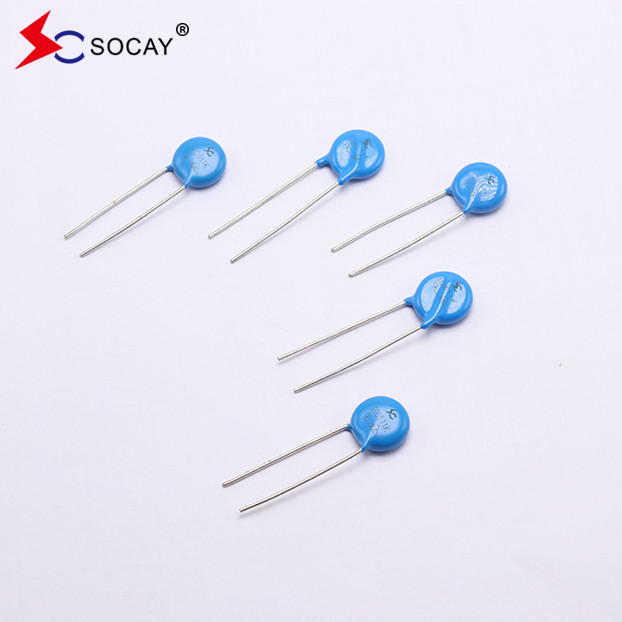

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561 1

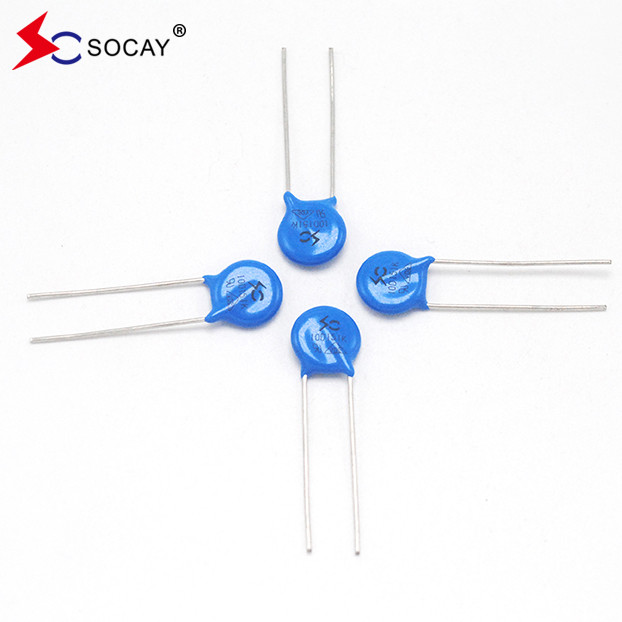

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561 2

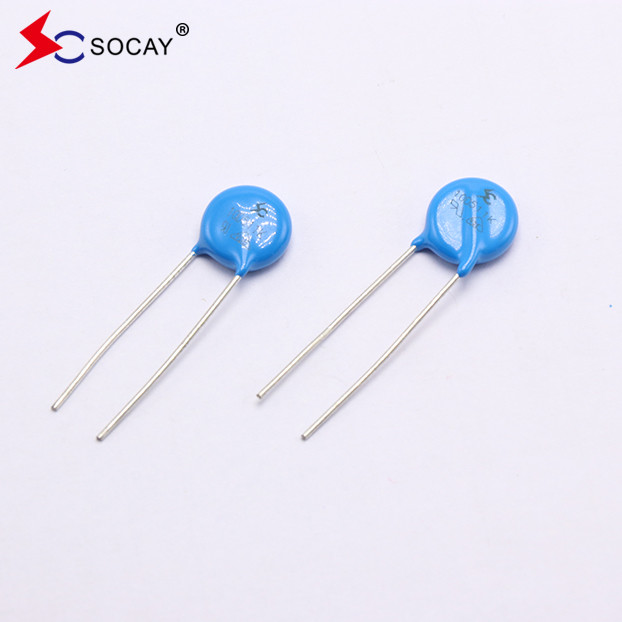

10D561K 560V Metal Oxide Varistor 10D 550V Komponen Elektronik VDR-10d561 3

prinsip kerja:

Ketika terhubung secara paralel ke sirkuit dan perangkat tidak bergerak, nilai resistensi tinggi dan dapat dianggap sebagai sirkuit terbuka dengan sedikit atau tidak ada efek pada sirkuit.Ketika ada denyut nadi yang abnormal, nilai resistensi turun secara instan dan arus dilepaskan sesaat. Ketika tegangan tinggi abnormal hilang, ia kembali ke keadaan resistensi tinggi dan sirkuit bekerja normal.
