MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor

1000 PCS
MOQ
negotiable
harga
MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Varistor Oksida Logam
Jenis Paket: Ф7mm
VAC: 320V
VDC: 415V
Tegangan Varistor: 510(459~561)V
AKU P: 10A
VC: 845V
Kekuatan nominal: 0,25W
Typ. Ketik. Capacitance Kapasitansi: 100pF
Menyoroti:

MoV 7D561K

,

Varistor Tegangan Tinggi Zov

,

500V Varistor Tegangan Tinggi
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: 07D561K/07D561KJ
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

500V Series High Voltage Mov 7D 561K Zov Varistor 07D511 Resistor



DATA SHEET:07D Series_v2306.1.pdf



Nomor tipe Tegangan maksimum yang diizinkan Varistor Tegangan

Maksimal

Pengepakan

Tegangan

Menghadapi

Gelombang

Saat ini

Maksimal

Energi

(10/1000μs)

Berkualitas

Kekuatan

 TKapasitas ypikal (referensi)
Standar Gelombang Tinggi VAC(V) VDC(V)

V1mA

(V)

 AkuP(A) VC(V)

I ((A)

Standar

I ((A)

Gelombang Tinggi

(J)

Standar

(J)

Gelombang Tinggi

 (W) @ 1KHZ (pf)
1 kali 2 kali 1 kali 2 kali
07D180K 07D180KJ 11 14 18 ((15 ~ 21.6) 2.5 36 250 125 500 250 0.9 2.0 0.02 2800
07D220K 07D220KJ 14 18 22 ((19.5~26) 2.5 43 250 125 500 250 1.1 2.4 0.02 2300
07D270K 07D270KJ 17 22 27 ((24 ~ 30) 2.5 53 250 125 500 250 1.4 3.0 0.02 1800
07D330K 07D330KJ 20 26 33 ((29.5 ~ 36.5) 2.5 66 250 125 500 250 1.7 3.5 0.02 1500
07D390K 07D390KJ 25 31 39 ((35~43) 2.5 77 250 125 500 250 2.1 4.0 0.02 1300
07D470K 07D470KJ 30 38 47 ((42 ~ 54) 2.5 93 250 125 500 250 2.5 5.0 0.02 1100
07D560K 07D560KJ 35 45 56 ((50 ~ 62) 2.5 110 250 125 500 250 3.1 6.0 0.02 900
07D680K 07D680KJ 40 56 68 ((61~75) 2.5 135 250 125 500 250 3.6 7.0 0.02 740
07D820K 07D820KJ 50 65 82 ((74 ~ 90) 10 135 1200 600 1750 1250 5.5 10.0 0.25 600
07D101K 07D101KJ 60 85 100 ((90~110) 10 165 1200 600 1750 1250 6.5 12.0 0.25 500
07D121K 07D121KJ 75 100 120 ((108~132) 10 200 1200 600 1750 1250 7.8 13.0 0.25 420
07D151K 07D151KJ 95 125 150 ((135 ~ 165) 10 250 1200 600 1750 1250 9.7 13.0 0.25 330
07D181K 07D181KJ 115 150 180 ((162~198) 10 300 1200 600 1750 1250 11.7 16.0 0.25 280
07D201K 07D201KJ 130 170 200 ((180~220) 10 340 1200 600 1750 1250 13.0 17.0 0.25 250
07D221K 07D221KJ 140 180 220 ((198~242) 10 360 1200 600 1750 1250 14.0 19.0 0.25 230
07D241K 07D241KJ 150 200 240 ((216~264) 10 395 1200 600 1750 1250 15.0 21.0 0.25 210
07D271K 07D271KJ 175 225 270 ((243 ~ 297) 10 455 1200 600 1750 1250 18.0 24.0 0.25 185
07D301K 07D301KJ 190 250 300 ((270~330) 10 500 1200 600 1750 1250 20.0 26.0 0.25 165
07D331K 07D331KJ 210 275 330 ((297~363) 10 550 1200 600 1750 1250 23.0 28.0 0.25 150
07D361K 07D361KJ 230 300 360 ((324~396) 10 595 1200 600 1750 1250 25.0 32.0 0.25 140
07D391K 07D391KJ 250 320 390 ((351 ~ 429) 10 650 1200 600 1750 1250 25.0 35.0 0.25 130
07D431K 07D431KJ 275 350 430 ((387 ~ 473 10 710 1200 600 1750 1250 28.0 40.0 0.25 115
07D471K 07D471KJ 300 385 470 ((423 ~ 517) 10 775 1200 600 1750 1250 30.0 42.0 0.25 105
07D511K 07D511KJ 320 415 510 ((459~561) 10 845 1200 600 1750 1250 30.0 45.0 0.25 100
07D561K 07D561KJ 350 460 560 ((504~616) 10 925 1200 600 1750 1250 30.0 49.0 0.25 90
07D621K 07D621KJ 385 505 620 ((558~682) 10 1025 1200 600 1750 1250 33.0 55.0 0.25 80
07D681K 07D681KJ 420 560 680 ((612~748) 10 1120 1200 600 1750 1250 33.0 60.0 0.25 75
07D751K 07D751KJ 460 615 750 ((675 ~ 825) 10 1240 1200 600 1750 1250 67.2 65.0 0.25 70
07D781K 07D781KJ 485 640 780 ((702~858) 10 1290 1200 600 1750 1250 67.2 65.0 0.25 70
07D821K 07D821KJ 510 670 820 ((738 ~ 902) 10 1355 1200 600 1750 1250 67.2 70.0 0.25 60

Catatan:Tegangan>33V, K adalah ±10%



MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor 0

Tentang Varistor



Varistor, yang disebut sebagai MOV, adalah komponen semikonduktor proteksi tegangan yang sensitif terhadap tegangan.Untuk menyesuaikan dengan kebutuhan ukuran ruang miniaturisasi peralatan dan memenuhi kebutuhan peningkatan fungsional, pasokan listrik, manajemen baterai dan fungsi sistem khusus semua membutuhkan solusi canggih yang sangat terintegrasi.Ini adalah masalah utama yang harus diselesaikan untuk desain sistem elektronik konsumen yang sukses. Bagaimana meningkatkan tingkat perlindungan sirkuit produk elektronik konsumen?Prinsip kerja dari varistor adalah bahwa ia memiliki interferensi yang tinggi ketika tidak ada tegangan berlebihan instan, tetapi impedansinya akan terus menurun karena arus dan tegangan lonjakan meningkat, dan karakteristik arus dan tegangan sangat tidak linier.



Apa fungsi dari varistor?
Waktu respons dari varistor adalah tingkat ns, yang lebih cepat dari tabung debit udara dan sedikit lebih lambat dari tabung TVS.Kecepatan responsnya dapat memenuhi persyaratan untuk perlindungan tegangan tinggi dari sirkuit elektronikKapasitas junction dari varistor umumnya dalam urutan ratusan hingga ribuan Pf. Dalam banyak kasus,tidak cocok untuk digunakan secara langsung dalam perlindungan jalur sinyal frekuensi tinggiSaat digunakan dalam perlindungan sirkuit AC, kapasitansi junction besarnya akan meningkatkan kebocoran. arus perlu dipertimbangkan sepenuhnya saat merancang sirkuit pelindung.Kapasitas aliran varistor lebih besar, tapi lebih kecil dari tabung pembuangan gas.



Deskripsi:

Seri 07D radial leaded varistor menyediakan solusi perlindungan sirkuit yang ideal untuk aplikasi tegangan DC yang lebih rendah dengan menawarkan nilai lonjakan yang lebih tinggi daripada yang pernah tersedia sebelumnya dalam cakram kecil.
Rating arus puncak lonjakan maksimum dapat mencapai hingga 1,75KA (pulsa 8 / 20 μs) untuk melindungi terhadap lonjakan puncak tinggi, termasuk gangguan serangan petir tidak langsung,sistem beralih transient dan transient cepat abnormal dari sumber daya.





Fitur:

u rentang tegangan operasi yang luas (V1mA) dari 18V sampai 820V

u Cepat menanggapi overvoltage sementara

u Kapasitas penyerapan energi transisi yang besar

u Rasio penjepit rendah dan tidak ada arus lanjutan

u Memenuhi tingkat MSL 1, per J-STD-020





Aplikasi:

Sistem pasokan listrik, suppressor tegangan, sistem keamanan, perlindungan motor, sistem elektronik otomotif, peralatan rumah tangga, dll







Bahan Tidak ada bahan radioaktif
Mengoperasikan Suhu -40°C ~ +85°C
Suhu penyimpanan -55°C ~ +125°C
Tubuh Berlapis nikel
Pimpinan Timah Lapisan
Perangkat tanpa timbal Berlapis nikel

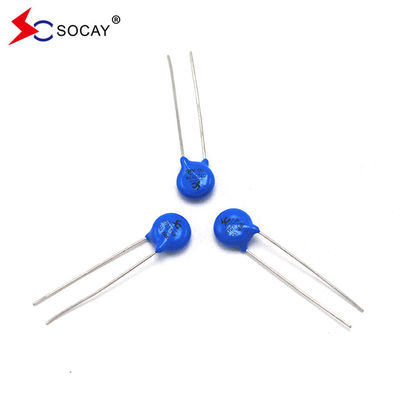

MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor 1

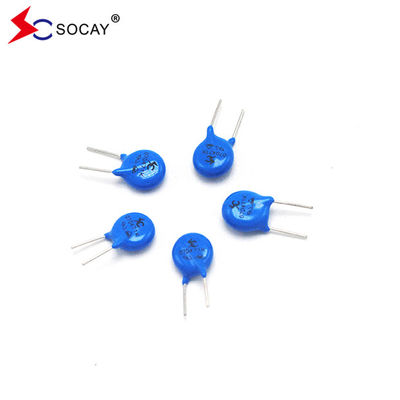

MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor 2

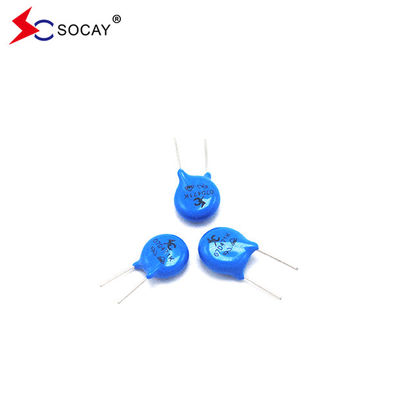

MoV 7D561K 500V Varistor Tegangan Tinggi Zov 07D511 Resistor 3

Silakan jangan ragu untuk menghubungi kami segera untuk informasi lebih lanjut. pesanan OEM / ODM Anda diterima. Kami berharap untuk membangun hubungan kerja sama dengan Anda dalam waktu dekat
