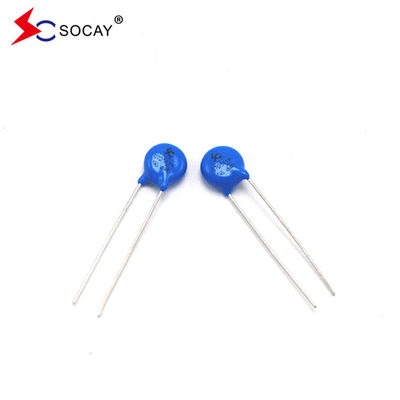

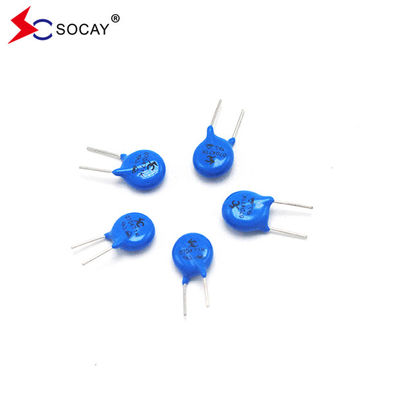

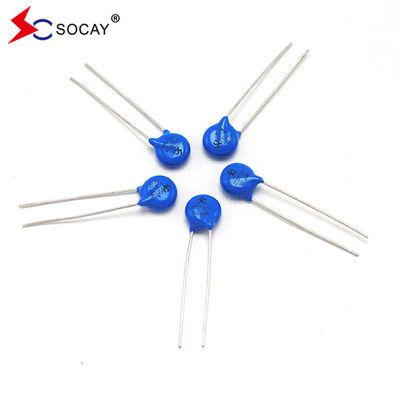

High Power Zov Varistor 07d 271k 270V Ф7mm Paket Tipe 10A IP 230V VC

High Power Zov Varistor 07d 271k 270V Ф7mm Paket Tipe 220 ((198 ~ 242) V

DATA SHEET:07D Series_v2306.1.pdf

Catatan:Tegangan>33V, K adalah ±10%

Deskripsi:

Seri 07D radial leaded varistor menyediakan solusi perlindungan sirkuit yang ideal untuk aplikasi tegangan DC yang lebih rendah dengan menawarkan nilai lonjakan yang lebih tinggi daripada yang pernah tersedia sebelumnya dalam cakram kecil.
Rating arus puncak lonjakan maksimum dapat mencapai hingga 1,75KA (pulsa 8 / 20 μs) untuk melindungi terhadap lonjakan puncak tinggi, termasuk gangguan serangan petir tidak langsung,sistem beralih transient dan transient cepat abnormal dari sumber daya.

Apa fungsi dari varistor?
Waktu respons dari varistor adalah tingkat ns, yang lebih cepat dari tabung debit udara dan sedikit lebih lambat dari tabung TVS.Kecepatan responsnya dapat memenuhi persyaratan untuk perlindungan tegangan tinggi dari sirkuit elektronikKapasitas junction dari varistor umumnya dalam urutan ratusan hingga ribuan Pf. Dalam banyak kasus,tidak cocok untuk digunakan secara langsung dalam perlindungan jalur sinyal frekuensi tinggiSaat digunakan dalam perlindungan sirkuit AC, kapasitansi junction besarnya akan meningkatkan kebocoran. arus perlu dipertimbangkan sepenuhnya saat merancang sirkuit pelindung.Kapasitas aliran varistor lebih besar, tapi lebih kecil dari tabung pembuangan gas.

Fitur terbesar dari varistor adalah bahwa ketika tegangan yang diterapkan ke dalamnya lebih rendah dari ambang batasnya "UN", arus yang mengalir melalui varistor sangat kecil, setara dengan katup tertutup.Ketika tegangan melebihi UN, resistensi nilainya menjadi lebih kecil, yang menyebabkan arus yang mengalir melalui itu untuk melonjak tanpa banyak perubahan dalam dampak pada sirkuit lain,Dengan demikian mengurangi dampak tegangan berlebihan pada sirkuit sensitif berikutnyaMenggunakan fungsi ini, tegangan yang berlebihan yang tidak normal yang sering terjadi di sirkuit dapat ditekan dan sirkuit dapat dilindungi dari kerusakan tegangan yang berlebihan.

Varistor terutama digunakan untuk perlindungan overvoltage sementara,tetapi volt-ampere karakteristik yang mirip dengan regulator tegangan semikonduktor juga memungkinkan untuk memiliki berbagai fungsi komponen sirkuit, seperti:
(1) Tegangan stabil komponen stabil tegangan tinggi dan tegangan rendah DC dapat mencapai beberapa ribu volt, yang berada di luar jangkauan tabung regulator tegangan silikon.
(2) komponen deteksi fluktuasi tegangan.
(3) komponen shift baterai DC.
(4) Komponen penyeimbang tegangan.
(5) Komponen awal fluoresensi

Fitur:

Klasifikasi umum dari varistor
1. Berbagai ukuran diameter: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Menurut ukuran, nama konvensional SOCAY adalah 5mm-5D; 10mm-10D, dan sebagainya...
2Berbagai rentang tegangan resistor variabel: 18V-1800V
3. Kemampuan tahan gelombang ganda: standar, gelombang tinggi, gelombang ultra-tinggi
4Kemampuan pemrosesan arus dan penyerapan energi yang besar
5. Tingkat aliran dari unit tunggal dapat mencapai 70KA atau bahkan lebih tinggi.
6. Waktu respons cepat
7. arus kebocoran rendah
8. Berbagai bentuk timah: lurus, melengkung dan jenis timah khusus lainnya
9Berbagai bentuk kemasan: kemasan besar, kemasan gulung, kemasan gulung

Klasifikasi umum dari varistor
1. Berbagai ukuran diameter: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Menurut ukuran, nama konvensional Semiware adalah 5mm-5D; 10mm-10D, dan sebagainya...
2Berbagai rentang tegangan resistor variabel: 18V-1800V
3. Kemampuan tahan gelombang ganda: standar, gelombang tinggi, gelombang ultra-tinggi
4Kemampuan pemrosesan arus dan penyerapan energi yang besar
5. Tingkat aliran dari unit tunggal dapat mencapai 70KA atau bahkan lebih tinggi.
6. Waktu respons cepat
7. arus kebocoran rendah
8. Berbagai bentuk timah: lurus, melengkung dan jenis timah khusus lainnya
9Berbagai bentuk kemasan: kemasan besar, kemasan gulung, kemasan gulung
