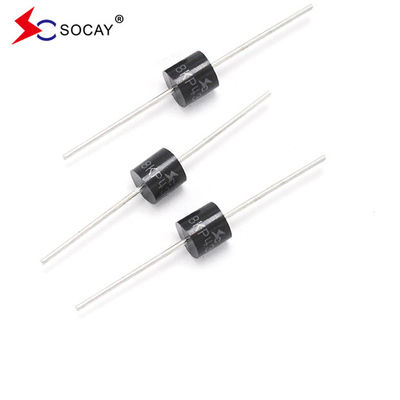

SOCAY 5000W 5KP Series TVS Diode Untuk Perlindungan Sirkuit Aksial Lead Transient Voltage Suppressor

Kembali

Stand-off

Tegangan V_RWM (V)

Pembagian

TeganganV_BR (V) @ Aku_T

Tes

Saat ini

Aku_T

(mA)

Maksimal

Pengepakan

Tegangan V_C (V) @ Aku_PP

Maksimal

Puncak Denyut nadi

Saat ini

Aku_PP(A)

Maksimal

Kembali

KebocoranAku_R (μA) @V_RWM

5

47.80

u Kebocoran rendah

u Unidirectional dan Bi-directional

u Kemampuan penjepit yang sangat baik

u Reaksi dan respons cepat

u sesuai dengan RoHS dan bebas halogen

u IR tipikal kurang dari 5μA di atas 12V.

U Matt Tin Bebas Timah

u P600 terpaket dengan chip glass-passivated node

u Pemadaman suhu tinggi: 260°C/40 detik pada penjepit

u 5000W Daya puncak dengan bentuk gelombang 10 × 1000μs Siklus tugas: 0,01%

u Koefisien suhu maksimum tipikal ΔVBR = 0,1% ×VBR@25°C× ΔT

Waktu respons cepat: Biasanya kurang dari 1,0 ps dari 0 volt hingga VBR min.
U Paket plastik memiliki Underwriters Laboratory Flammability 94V-0
Jenis kegagalan yang paling umum adalah sirkuit pendek karena tegangan berlebihan atau arus berlebihan.
u Uji kumis dilakukan sesuai JEDEC JESD201A tabel 4a dan 4c.
u IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
Kabel data yang dilindungi ESD menurut IEC 61000-4-2
(IEC801-2)
u Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4
(IEC801-4)

• SOCAY adalah pemilik hak cipta, merek dagang, berbagai paten, rahasia bisnis dan hak kekayaan intelektual lainnya.
• SOCAY berhak untuk membuat perubahan pada produk yang dijelaskan di sini kapan saja tanpa pemberitahuan sebelumnya.
• SOCAY tidak memberikan pernyataan atau jaminan tentang kesesuaian produknya untuk tujuan apa pun dan tidak bertanggung jawab.
• Parameter yang ditentukan dalam lembar data SOCAY dapat bervariasi dari aplikasi ke aplikasi.Semua parameter operasi harus diverifikasi oleh ahli teknis pelanggan sebelum digunakan.
• Semua tanggung jawab dan tanggung jawab ditolak untuk ketidakpatuhan terhadap peringatan ini.
