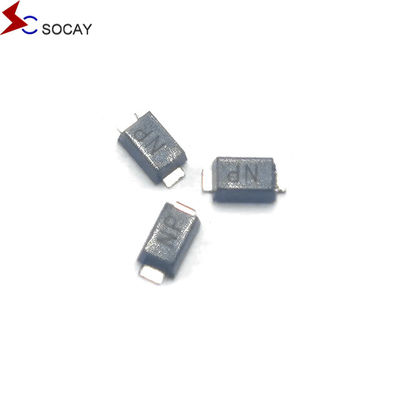

Dioda TVS Socay 200W Penekan Tegangan Transien Pemasangan Permukaan Seri SMF Dua Arah

Socay TVS Diodes 200W Bi-directional SMF Series Surface Mount Transient Voltage Suppressors

DATA SHEET:SMF Series_v2211.1.pdf

Deskripsi:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.

Fitur:

• Kompatibel dengan paket standar industri SOD-123
• Untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan
• Kebocoran rendah
• Unit Uni dan Bidirectional
• Penghubung kaca yang pasif
• Induktansi rendah
• Kemampuan penjepit yang sangat baik
• 200W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%
• Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volt hingga VBR min
• Soldering suhu tinggi: 260°C/40 detik di terminal
• Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C×ΔT
• Paket plastik memiliki Underwriters Laboratory Flammability 94V-0
• Mat tin lead free Plated
• Bebas halogen dan sesuai RoHS
• Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan
• Tes kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c
• IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
• Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)
• Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)

Aplikasi:

Perangkat TVS sangat ideal untuk melindungi antarmuka I/O, bus VCC, dan sirkuit rentan lainnya yang digunakan dalam telekomunikasi, elektronik konsumen, komputer, dan aplikasi industri.
