Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Dioda Zener
Tipe Paket Dioda Zener: SOD-123
Disipasi Daya Dioda Zener: 350mW
Tegangan Zener (Nom.): 27V
Tegangan Zener (Min.): 25.65V
Tegangan Zener (Maks.): 28.35V
ZZK: 300Ω
IZK: 0,5mA
Menyoroti:

Komponen elektronik 27V

,

Komponen elektronik 350mW

,

Komponen dioda Zener 27V
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: BZT52C27
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Deskripsi Produk

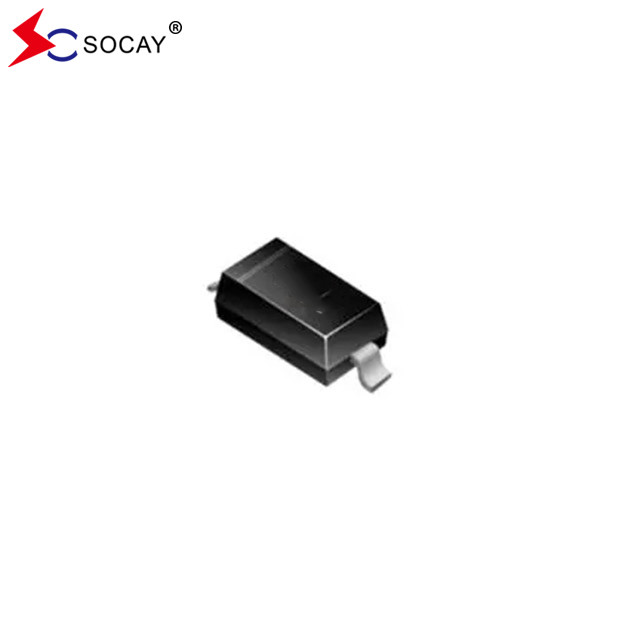

SOCAY 27V 350mW BZT52C27 SOD-123 Paket SMD Zener Diode



Zener Diode DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf





Fitur Dioda Zener:

  • Konstruksi Die Planar
  • 350mW Daya Dissipasi
  • Tegangan Zener dari 2,4 ~ 75V
  • Sangat cocok untuk proses perakitan otomatis
  • Bebas timbal sesuai dengan EU RoHS 2.0
  • Senyawa cetakan hijau sesuai dengan standar IEC 61249

Aku tidak tahu.



Zener Diode Mechanical tanggal:

  • Kasus: SOD-123, Plastik Cetakan
  • Terminal: dapat dilas sesuai dengan MIL-STD-750, Metode 2026
  • Polaritas: Lihat Diagram Di Bawah
  • Berat: 0,0004 ons, 0,01 gram





Nomor maksimum dioda Zener (T)A= 25°C kecuali ditentukan lain):

Parameter Dioda Zener Simbol Nilai Satuan
Penghapusan Daya Dioda Zener (Catatan 1) PD 350 mW
Resistensi termal dari persimpangan ke lingkungan RθJA 357 °C/W
Suhu persimpangan dioda Zener TJ 150 °C
Zener Diode StorageSuhu TSTG -55 sampai +150 °C
Catatan 1: Perangkat yang dipasang pada PCB keramik: 7,6 mm x 9,4 mm x 0,87 mm dengan area pad 25 mm2.













Karakteristik Listrik Dioda Zener (TA=25°C):

Nomor Bagian Jangkauan tegangan Zener (Catatan 2) Impedansi maksimum Zener (Catatan 3)

Maksimal

Arus kebocoran (Catatan 2)
  VZ @ IZT ZZT @ IZT ZZK @ IZK IR @ VR
  Nom. ((V) Min. ((V) Max. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
BZT52C3V9 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
BZT52C4V7 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

Catatan 2: Pulsa uji jangka pendek digunakan untuk meminimalkan efek pemanasan diri.

Catatan 3: f=1kHZ.









SOD-123 Paket Zener Diode Circuit Diagram:

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 0





Peringkat Diode Zener dan kurva karakteristik:

Anggur1.Kurva Pengurangan Daya

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 1



Gambar 2. Kapasitas Jalur Tipikal

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 2



Anggur3. Pemecahan Zener yang Tipikal

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 3



Anggur4. Pemecahan Zener yang Tipikal

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 4





Anggur5. Pemecahan Zener yang Tipikal

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 5





SOD-123Paket Zener Diode Outline (Dimensi dalam inci dan (milimeter)):

Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 6

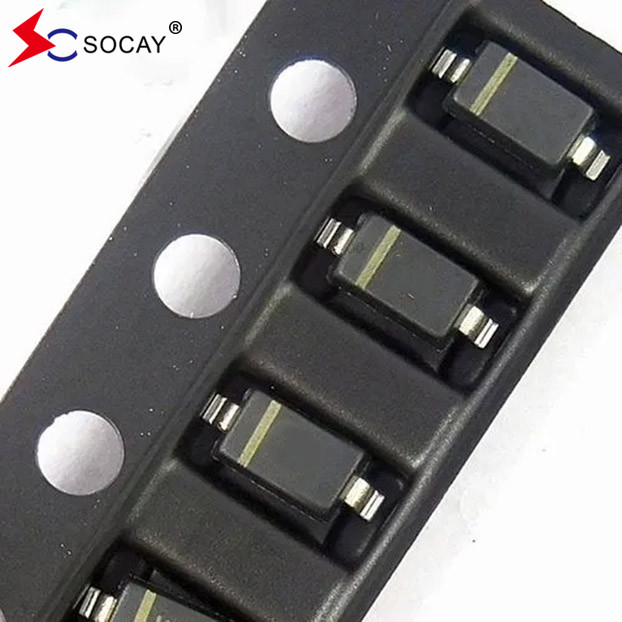

SOD-123 Paket Informasi Pemesanan Dioda Zener:

Nomor Bagian Dioda Zener Paket komponen Jumlah Pilihan kemasan
BZT52C2V4~BZT52C75 SOD-123 10000 PCS per 13 " plastik Reel
BZT52C2V4~BZT52C75 SOD-123 3000 PCS per 7 "reel plastik





Komponen Elektronik 350mW Daya Dissipasi BZT52C27 Diode Zener 27V 7
