Name: 10V 200mW Zener SMD Diode BZT52C10S Komponen elektronik
Brand: SOCAY
SKU: BZT52C10S
Rating: 5 (111 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama BZT52C10S: Dioda Zener

Tipe Paket BZT52C10S: SOD-323

Pembuangan Daya BZT52C10S: 200mW

BZT52C10S Vz (Nomor): 10V

VZ (Min.): 9.5V

VZ (Maks.): 10.5V

ZZT (Maks.): 15Ω

IZT: 5mA

Menyoroti:

200mW Zener SMD Diode

10V Zener SMD Diode

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: BZT52C10S

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

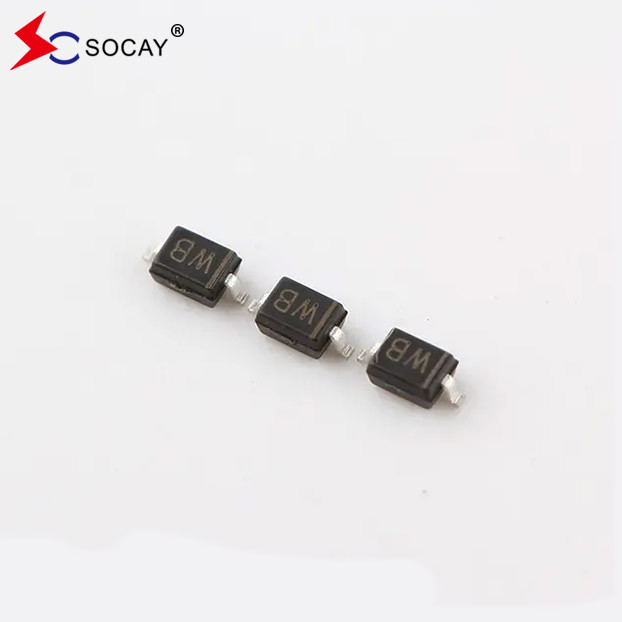

Galeri

10V 200mW Zener SMD Diode BZT52C10S Komponen elektronik

Deskripsi Produk

Zener Diode BZT52C10S 10V 200mW Komponen Elektronik Di Stok Diode SMD

SMD Diode DATASHEET:BZT52C2V4S ~ BZT52C75S ((SOD-323)_v2106.1.pdf

Karakteristik dioda SMD:

Kontrol Tegangan Konstan
Ini memiliki pilihan rentang tegangan luas: dari 2,4V hingga 75V
Paket SMD tipis: SOD-323
Sesuai dengan RoHS / Green EMC
Mat Tin (Sn) lead finish

SMD Diode BZT52C10S Maksimal Absolute Nomor (TA=25°C):

SMD DiodeParameter	Simbol	Nilai dioda SMD	Satuan
SMD Diode Power Dissipation (Catatan 1)	P_D	200	mW
SMD Diode Junction Temperature	T_J	150	°C
Suhu penyimpanan dioda SMD	T_STG	-55 sampai +150	°C
Arus Regulator Maksimal	Aku_ZM	P_D/ V_Z	mA

Catatan 1: Perangkat yang dipasang pada PCB keramik: 7,6 mm x 9,4 mm x 0,87 mm dengan area pad 25 mm2.

Karakteristik listrik SMD Diode (TA=25°C):

Dioda SMD Nomor Bagian	Dioda SMD Jangkauan tegangan Zener (Catatan 2)			Dioda SMD Impedansi maksimum Zener (Catatan 3)				Dioda SMD arus kebocoran maksimum (Catatan 2)
	SMD Diode V_Z@ Saya_ZT			Dioda SMD Z_ZT@ Saya_ZT		Z_ZK@ Saya_ZK		Aku_R@ V_R
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Catatan 2: Pulsa uji jangka pendek digunakan untuk meminimalkan efek pemanasan diri. Catatan 3: f=1kHZ.

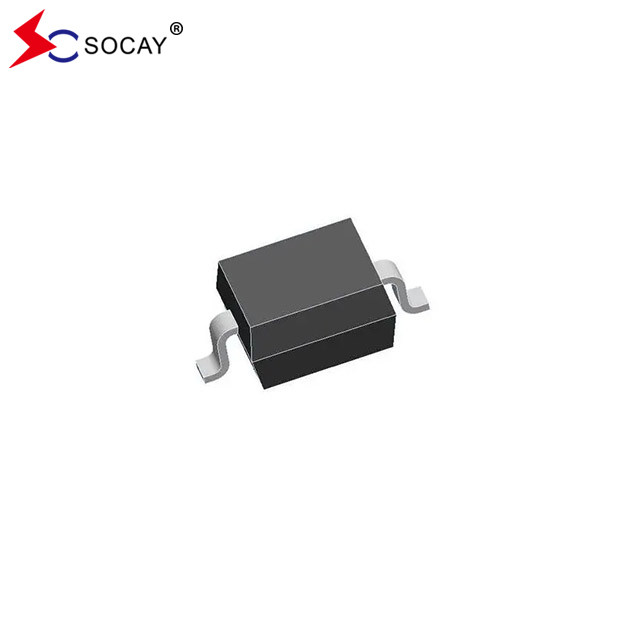

SOD-323 SMD Diode Circuit Picture:

10V 200mW Zener SMD Diode BZT52C10S Komponen elektronik 0

SOD-323 SMD Diode Outline dan Dimensi:

SOD-323 SMD Diode Jumlah:

Nomor Bagian	Paket	Pengangkutan
BZT52C2V4S ~ BZT52C75S	SOD-323	Tape & Reel 3000 PCS / 7 ′′ Reel
