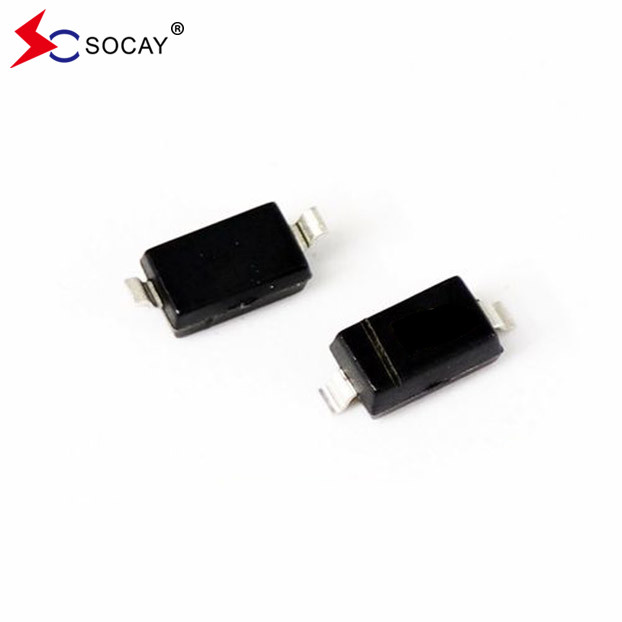

Name: Konstruksi Die Planar Zener Diode BZT52C8V2 SOD-123 Paket SMD Diode
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.9 (189 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama BZT52C8V2: Dioda Zener

Tipe Paket BZT52C8V2: SOD-123

Pembuangan Daya BZT52C8V2: 350mW

Tegangan BZT52C8V2 (Nom.): 8.2V

Tegangan BZT52C8V2 (Min.): 7.79V

Tegangan BZT52C8V2 (Maks.): 8.61V

BZT52C8V2 ZZK: 80Ω

BZT52C8V2 IZK: 1mA

Menyoroti:

SMD Zener Diode

Dioda Zener Die Planar

BZT52C8V2

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: BZT52C8V2

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Galeri

Konstruksi Die Planar Zener Diode BZT52C8V2 SOD-123 Paket SMD Diode

Deskripsi Produk

Konstruksi Die Planar Zener Diode BZT52C8V2 SOD-123 Paket SMD Diode

Zener Diode BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Zener Diode BZT52C8V2 Fitur yang membedakan:

Ini adalah konstruksi Die Planar
Pengurangan daya 350mW
Tegangan Zenernya: 8.2V
BZT52C8V2 sangat cocok untuk proses perakitan otomatis
Bebas timbal sesuai dengan EU RoHS 2.0
Senyawa cetakan hijau sesuai dengan standar IEC 61249

Aku tidak tahu.

Zener Diode BZT52C8V2 Tanggal mekanik:

Kasusnya: Paket SOD-123, Plastik Cetakan
Terminalnya: Bisa dilas sesuai MIL-STD-750, Metode 2026
Polaritasnya: Lihat Diagram Dibawah
Beratnya: 0,0004 ons, 0,01 gram

Dioda Zener BZT52C8V2 Kekuatan maksimal (T)_A= 25°C):

Diode Parameter	Simbol	Nilai	Satuan
Dissipasi Daya Dioda (Catatan 1)	PD	350	mW
Resistensi termal dari persimpangan ke lingkungan	RθJA	357	°C/W
Suhu persimpangan dioda	TJ	150	°C
Diode StorageSuhu	TSTG	-55 sampai +150	°C
Catatan 1: Perangkat yang dipasang pada PCB keramik: 7,6 mm x 9,4 mm x 0,87 mm dengan area pad 25 mm2.

Dioda Zener BZT52C8V2 Karakteristik listrik (TA=25°C):

Nomor Bagian	Zener Diode Zener rentang tegangan (Catatan 2)			Dioda Zener Impedansi maksimum Zener (Catatan 3)				Zener Diode Maksimum Arus kebocoran (Catatan 2)
Dioda Zener	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Catatan 2: Pulsa uji jangka pendek digunakan untuk meminimalkan efek pemanasan diri. Catatan 3: f=1kHZ.

Diagram sirkuit SOD-123 Zener Diode BZT52C8V2:

Konstruksi Die Planar Zener Diode BZT52C8V2 SOD-123 Paket SMD Diode 0

Zener Diode BZT52C8V2 Rating dan Curve Karakteristik:

Anggur1. Zener Diode BZT52C8V2 Kurva Pengurangan Daya

Gambar 2. Zener Diode BZT52C8V2 Kapasitas simpang khas

Anggur3. Zener Diode BZT52C8V2 Pemecahan Zener yang Tipikal

Anggur4. Zener Diode BZT52C8V2 Pemecahan Zener yang Tipikal

Anggur5. Zener Diode BZT52C8V2 Pemecahan Zener yang Tipikal

SOD-123 Zener Diode BZT52C8V2 Gambaran (inci ((milimeter)):

Konstruksi Die Planar Zener Diode BZT52C8V2 SOD-123 Paket SMD Diode 6

SOD-123 Zener Diode BZT52C8V2 Informasi pemesanan:

Nomor Bagian Dioda Zener	Paket komponen	Jumlah	Pilihan kemasan
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	per 13 " plastik Reel
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	per 7 "reel plastik
