Name: Low Insertion Loss GDT Tube SC2E5-230LSMD SMD Pacakage 1.0pF
Brand: SOCAY
SKU: SC2E5-230LSMD
Rating: 4.7 (190 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Tabung Pelepasan Gas

Ukuran: 5*5*4.2mm

DC Spark-over Voltage @100V/μs: 230V±20%

Maks. Tegangan Impulse Spark-over @100V/μs: 600V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Tegangan Impuls Percikan @1KV/: 700V

Min. Minimal. Insulation Resistance Resistensi Isolasi: 1GΩ (@50V DC)

Max. Maks. Capacitance Kapasitansi: 1.0pF

Tegangan Busur @1A: 15V

Nom.Max. Listrik Listrik Listrik Listrik: 5kA

Suhu operasi: -40°C~+90°C

Suhu penyimpanan: -40°C~+90°C

Max. Maks. Impulse Discharge Current Arus Pelepasan Impuls: 10kA

Nominal, arus pelepasan bergantian: 5A

KEHIDUPAN IMPULS: 100A

Menyoroti:
Tabung GDT Low Insertion
,
Tabung SMD GDT

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO

Nomor model: SC2E5-230LSMD

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

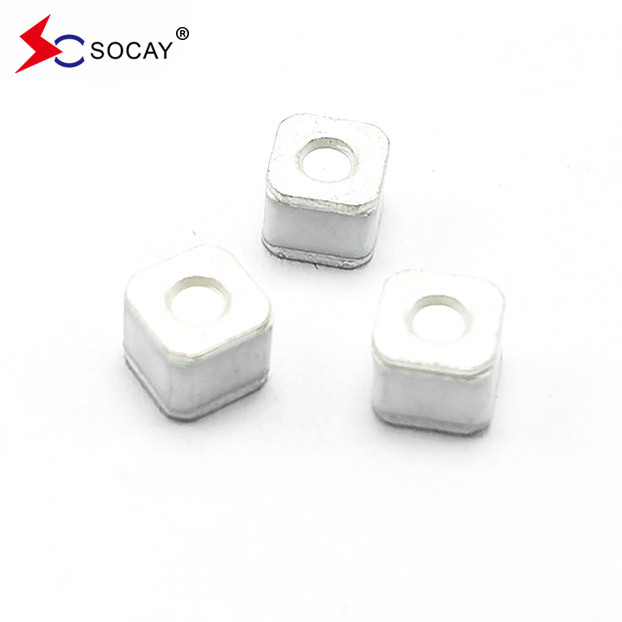

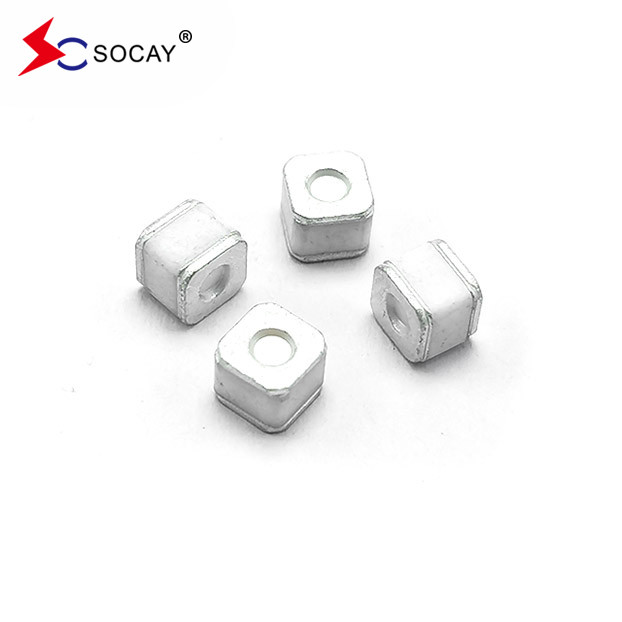

Low Insertion Loss GDT Tube SC2E5-230LSMD SMD Pacakage 1.0pF

Deskripsi Produk

Tabung pembuangan gas dengan kehilangan penempatan rendah SC2E5-230LSMD, SMD Pacakage 1.0pF

DATA SHEET:SC2E5-SMD_v2110.1.pdf

Nomor Bagian
DC

Tegangan Spark-over

Maksimal

Impulse Spark-over

Tegangan
Resistensi Isolasi Minimal Kapasitas Maksimal Tegangan busur Kehidupan Pelayanan

Nominal

Listrik Pelepasan Impulse
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks) NominalALternating Discharge Current (Arus Pelepasan yang Mengganti)
Impulsi

Kehidupan

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kali

@8/20μs

1 kali

@50Hz

1Segmen

10kali

@10/1000μs

300 kali

SC2E5-230LSMD 230V±20% < 600V < 700V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-300LSMD 300V±20% < 700V < 800V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-350LSMD 350V ± 20% < 700V < 800V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-420LSMD 420V±20% < 800V < 950V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-470LSMD 470V±20% < 900V < 1000V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-600LSMD 600V ± 20% < 1100V < 1200V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-800LSMD 800V±20% < 1200V < 1400V 1 GΩ (pada 100V DC) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

Catatan:

Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008

Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

Deskripsi:

Tabung pembuangan gas (GDT) adalah komponen klasik untuk melindungi instalasi telekomunikasi.Sangat penting bahwa sistem TI dan telekomunikasi - dengan sirkuit elektronik berkualitas tinggi tetapi sensitif - dilindungi oleh arrester.Dengan demikian, mereka dipasang pada input sistem pasokan listrik bersama dengan varistor dan pada titik koneksi ke jalur telekomunikasi.Mereka telah menjadi sangat penting untuk melindungi stasiun dasar dalam sistem telepon seluler serta jaringan televisi kabel luas (CATV) dengan pengulang dan sistem distribusi mereka..

Aplikasi:

Peralatan komunikasi

Peralatan CATV

Peralatan pengujian

Garis data

Sumber daya listrik

Perlindungan SLIC telekomunikasi

Peralatan broadband

Peralatan ADSL, termasuk ADSL2+

Peralatan XDSL

Peralatan satelit dan CATV

Elektronik konsumen
