Name: 2 elektroda tabung pembuangan gas GDT SC2E5-90LL 90V Axial Dipimpin Perangkat
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.5 (198 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama lain: tabung arester

Ukuran paket: φ5,5*6mm

DC Spark-over Voltage @100V/μs: 90V±20%

Maks. Tegangan Impulse Spark-over @100V/μs: 500V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Tegangan Impuls Percikan @1KV/: 600V

Min. Minimal. Insulation Resistance Resistensi Isolasi: 1GΩ (@50V DC)

Max. Maks. Capacitance Kapasitansi: 1.0pF

Tegangan Busur @1A: 15V

Nom.Max. Listrik Listrik Listrik Listrik: 5kA

Suhu operasi: -40°C~+90°C

Suhu penyimpanan: -40°C~+90°C

Max. Maks. Impulse Discharge Current Arus Pelepasan Impuls: 10kA

Nominal, arus pelepasan bergantian: 5A

KEHIDUPAN IMPULS: 100A

Menyoroti:
Tabung pembuangan gas 2 elektroda
,
Tabung pembuangan gas 90V
,
GDT Axial Leaded Device

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO

Nomor model: SC2E5-90LL

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 1-3 minggu

Galeri

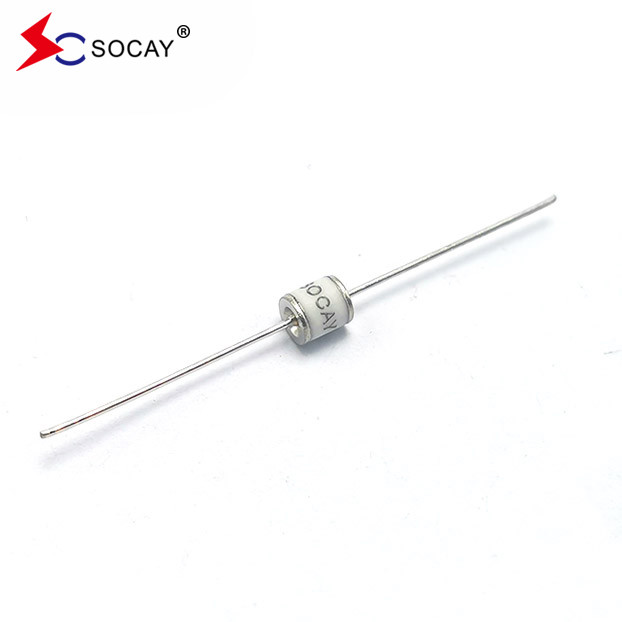

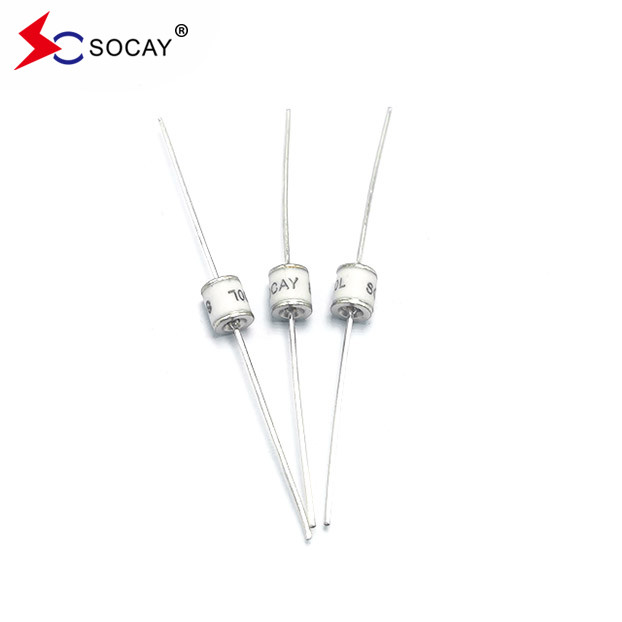

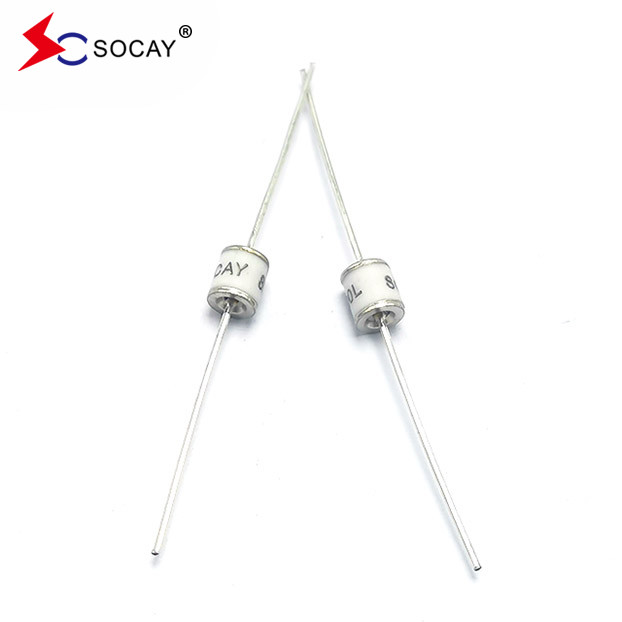

2 elektroda tabung pembuangan gas GDT SC2E5-90LL 90V Axial Dipimpin Perangkat

Deskripsi Produk

Tabung pelepasan gas 2-elektron (GDT) SC2E5-90LL, 90V Axial Led Devices

DATA SHEET:SC2E5_v91.1.pdf

Klasifikasi GDT

Permukaan Mount (ukuran bungkus):1206,1210,1812
DIP:2-elektrod,3-elektrod

Tegangan DC:75V~800V

Tegangan DC Tinggi: 1000V~6000V

Saat ini:0.5KA ~ 20KA

Waktu Tanggapan≤100NS, dengan komponen SWITH

Bagian

Nomor
Penandaan DC Spark-over Voltage
Maksimal

Tegangan Impulse Spark-over
Resistensi Isolasi Minimal Kapasitas Maksimal Tegangan busur Kehidupan Pelayanan

Nominal

Listrik Pelepasan Impulse
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks) NominalALternating Discharge Current (Arus Pelepasan yang Mengganti)
Impulsi

Kehidupan

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kali

@8/20μs

1 kali

@50Hz

1Segmen

10kali

@10/1000μs

300 kali

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (pada 25V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250V±20% < 700V < 800V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V ± 20% < 800V < 900V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V ± 20% < 1100V < 1200V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V < 1400V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

Catatan:

1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008

2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

Fitur:

Non-Radioaktif

RoHS sesuai

Kerugian penempatan rendah

Tanggapan yang sangat baik terhadap transisi yang meningkat dengan cepat

Kapasitas ultra rendah

Kemampuan gelombang 5KA yang diuji dengan denyut 8/20μs sebagaimana didefinisikan oleh IEC 61000-4-5

Aplikasi:

modul daya, isolator, inverter, peralatan medis,

485 pengubah, produk komunikasi

(mesin terminal optik, model,

stasiun basis komunikasi),

Stabiliser, produk keamanan, penangkap petir.
