Name: Tabung pembuangan gas bertimbun aksial 350V GDT SC2E5-350LL Kerugian penempatan rendah
Brand: SOCAY
SKU: SC2E5-350LL
Rating: 4.7 (109 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Tabung Pelepasan Gas

Ukuran: φ5,5*6mm

DC Spark-over Voltage @100V/μs: 350V±20%

Maks. Tegangan Impulse Spark-over @100V/μs: 800V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Tegangan Impuls Percikan @1KV/: 900V

Min. Minimal. Insulation Resistance Resistensi Isolasi: 1GΩ (@50V DC)

Max. Maks. Capacitance Kapasitansi: 1.0pF

Tegangan Busur @1A: 15V

Nom.Max. Listrik Listrik Listrik Listrik: 5kA

Max. Maks. Impulse Discharge Current Arus Pelepasan Impuls: 10kA

Nominal, arus pelepasan bergantian: 5A

KEHIDUPAN IMPULS: 100A

Menyoroti:
Tabung pembuangan gas 350V
,
Tabung Pelepasan Gas Low Insertion

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO

Nomor model: SC2E5-350LL

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

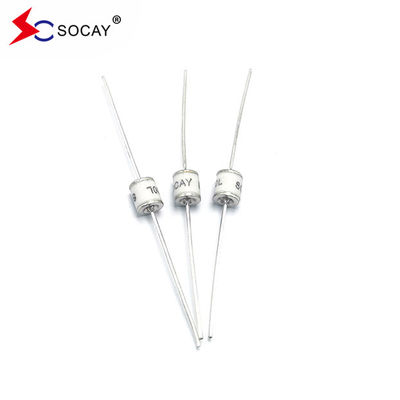

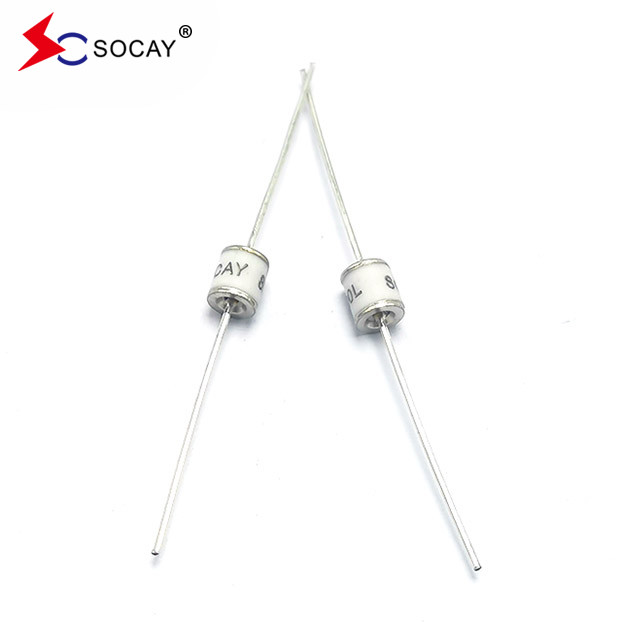

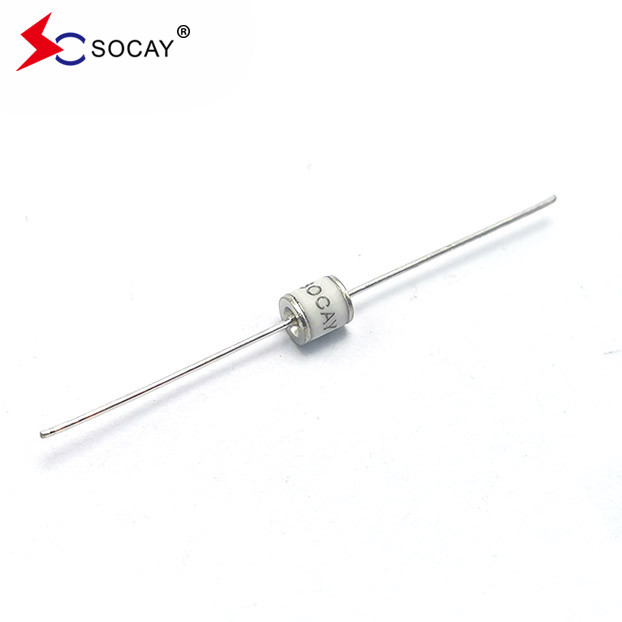

Tabung pembuangan gas bertimbun aksial 350V GDT SC2E5-350LL Kerugian penempatan rendah

Deskripsi Produk

350V Axial Leaded GDT SC2E5-350LL, Low Insertion Loss Gas Discharge Tube

DATA SHEET:SC2E5_v91.1.pdf

Bagian

Nomor
Penandaan DC Spark-over Voltage
Maksimal

Tegangan Impulse Spark-over
Resistensi Isolasi Minimal Kapasitas Maksimal Tegangan busur Kehidupan Pelayanan

Nominal

Listrik Pelepasan Impulse
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks) NominalALternating Discharge Current (Arus Pelepasan yang Mengganti)
Impulsi

Kehidupan

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kali

@8/20μs

1 kali

@50Hz

1Segmen

10kali

@10/1000μs

300 kali

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (pada 25V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250V±20% < 700V < 800V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V ± 20% < 800V < 900V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V ± 20% < 1100V < 1200V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V < 1400V 1 GΩ (pada 100V) < 1,0 pF ~ 20V 5KA 10KA 5A 100A

Catatan:

1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008

2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

Bahan-bahan Kawat berlapis nikel dengan Kawat berlapis timah

Merek Produk
SOCAYXXXL

XXX - Tegangan nominal

L -5KA

Cahaya ke Arc

Arus Transisi
< 0,5 Amper

Tegangan Cahaya ~ 60 volt

Penyimpanan dan

Operasional

Suhu
-40 sampai +90°C

Kategori iklim (IEC 60068-1) 40/90/21

Berat badan SC2E5- XXXLL ~1,0g

SC2E5-XXXL ~ 0,85 g

Label:
penahan tabung gas

Tabung GDT

Komponen Elektronik GDT

Kontak Person :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

Tabung pembuangan gas bertimbun aksial 350V GDT SC2E5-350LL Kerugian penempatan rendah

Tabung pembuangan gas 350V

Tabung Pelepasan Gas Low Insertion

penahan tabung gas

Tabung GDT

Komponen Elektronik GDT

Tabung Pengeluaran Gas Keramik SC2E8-90HL GDT Aksial Berpangkalan Untuk Perlindungan Telekomunikasi SLIC

600V Gas Tube Surge Arrester SC3E8-600HMF Perangkat Berkapasitas Radial

Petir Arrestor Aksial Berpimpin Keramik Gas Discharge Tube 600V SC2E8-600ML GDT Komponen Elektronik

SOCAY Radial Leaded Gas Discharge Arrester GDT SC3E8-600HM Kapasitas Ultra Low

Keramik 2-elektron GDT tabung pembuangan gas SC2E8-350HL 20KA Kapasitas lonjakan

2-elektron Keramik Gas Tube Arrester GDT 5KA Kapasitas Surge SC2E5-600L

SOCAY Gas Discharge Tube Surge Protector SC2E5-90LSMD Surface Mount GDT

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Komponen Klasik

Bagian Nomor	Penandaan	DC Spark-over Voltage	Maksimal Tegangan Impulse Spark-over		Resistensi Isolasi Minimal	Kapasitas Maksimal	Tegangan busur	Kehidupan Pelayanan
								Nominal Listrik Pelepasan Impulse	Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks)	NominalALternating Discharge Current (Arus Pelepasan yang Mengganti)	Impulsi Kehidupan
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 kali	@8/20μs 1 kali	@50Hz 1Segmen 10kali	@10/1000μs 300 kali
SC2E5-75LL SC2E5-75L	SOCAY75L	75V±20%	< 500V	< 600V	1 GΩ (pada 25V)	< 1,0 pF	~15V	5KA	10KA	5A	100A
SC2E5-90LL SC2E5-90L	SOCAY90L	90V±20%	< 500V	< 600V	1 GΩ (pada 50V)	< 1,0 pF	~15V	5KA	10KA	5A	100A
SC2E5-150LL SC2E5-150L	SOCAY150L	150V±20%	< 500V	< 600V	1 GΩ (pada 50V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-230LL SC2E5-230L	SOCAY230L	230V±20%	< 600V	< 700V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-250LL SC2E5-250L	SOCAY250L	250V±20%	< 700V	< 800V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-300LL SC2E5-300L	SOCAY300L	300V±20%	< 800V	< 900V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-350LL SC2E5-350L	SOCAY350L	350V ± 20%	< 800V	< 900V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-420LL SC2E5-420L	SOCAY420L	420V±20%	< 900V	< 1000V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-470LL SC2E5-470L	SOCAY470L	470V±20%	< 900V	< 1000V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-600LL SC2E5-600L	SOCAY600L	600V ± 20%	< 1100V	< 1200V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
SC2E5-800LL SC2E5-800L	SOCAY800L	800V±20%	< 1200V	< 1400V	1 GΩ (pada 100V)	< 1,0 pF	~ 20V	5KA	10KA	5A	100A
Catatan: 1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008 2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

Bahan-bahan	Kawat berlapis nikel dengan Kawat berlapis timah
Merek Produk	SOCAYXXXL XXX - Tegangan nominal L -5KA
Cahaya ke Arc Arus Transisi	< 0,5 Amper
Tegangan Cahaya	~ 60 volt
Penyimpanan dan Operasional Suhu	-40 sampai +90°C
Kategori iklim (IEC 60068-1)	40/90/21
Berat badan	SC2E5- XXXLL	~1,0g
	SC2E5-XXXL	~ 0,85 g
