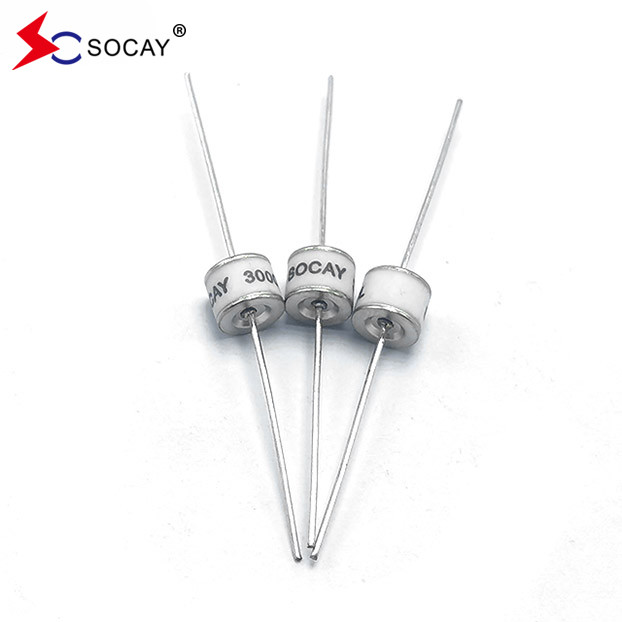

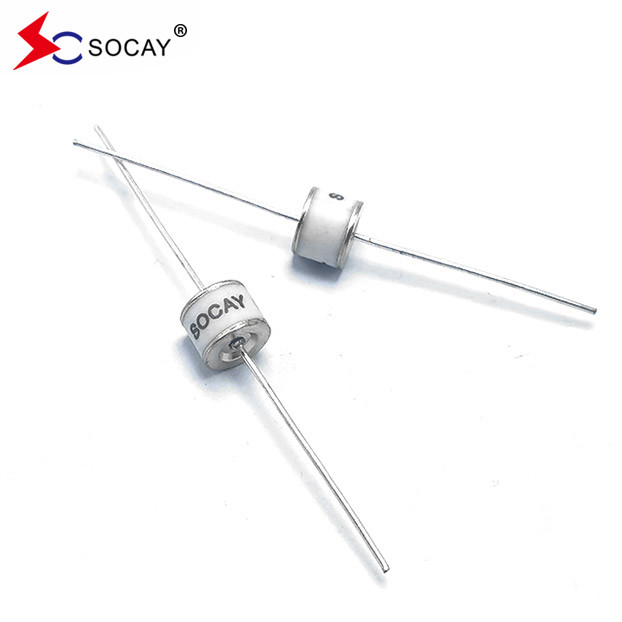

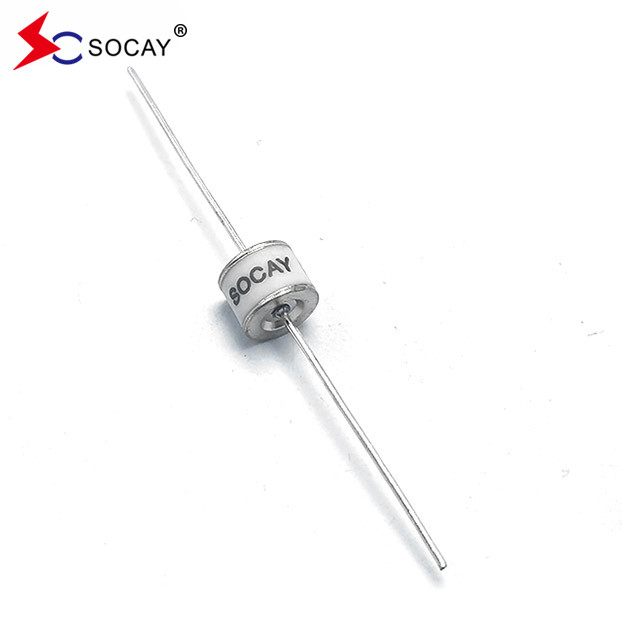

90V±20% tabung pembuangan gas keramik berwujud timbal sumbu SC2E8-90ML, sesuai dengan RoHS
DATA SHEET:SC2E8_v91.1.pdf
Prinsip pemilihan untuk tabung pembuangan gas keramik
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, sehingga tidak dapat mempengaruhi operasi normal sirkuit.
2Tegangan pengisian tabung pembuangan gas keramik harus setinggi mungkin untuk memastikan bahwa tegangan kerja dalam sirkuit tidak akan menyebabkan konduksi terus menerus.Ketika tegangan di sirkuit hilang, pastikan bahwa tabung pembuangan gas keramik dimatikan tepat waktu, jika tidak akan mempengaruhi operasi normal sirkuit.
3Memastikan bahwa tegangan kerusakan benturan tabung pembuangan gas keramik harus lebih rendah dari tegangan instan tertinggi yang dapat ditangani sirkuit.
4Berdasarkan intensitas arus impuls yang mungkin masuk ke saluran, menentukan daya tahan arus impuls yang harus dicapai tabung debit yang dipilih.
5Bila diperlukan, tabung pembuangan gas keramik harus dilengkapi dengan perangkat sirkuit pendek yang sesuai, perangkat FS, juga disebut perangkat perlindungan kegagalan.
Nomor Bagian | Penandaan |
DC Spark- Lebih dari Tegangan |
Maksimal Tegangan Impulse Spark-over | Resistensi Isolasi Minimal | Kapasitas Maksimal | Tegangan busur | Kehidupan Pelayanan | ||||
Nominal Listrik Pelepasan Impulse |
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks) |
Nominal Listrik Pelepasan Impulse |
Hidup yang Impulsif | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 kali |
@8/20μs 1 kali |
@50Hz 1Segmen 10kali |
@10/1000μs 300 kali |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (pada 25V) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (pada 50V) | < 1,5 pF | ~15V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | < 600V | 1 GΩ (pada 50V) | < 1,5 pF | ~ 20V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | < 700V | 1 GΩ (pada 100V) | < 1,5 pF | ~ 20V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (pada 100V) | < 1,5 pF | ~ 20V | 10KA | 20KA | 10A | 100A |
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800V | < 900V | 1 GΩ (pada 100V) | < 1,5 pF | ~ 20V | 10KA | 20KA | 10A | 100A |
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V ± 20% | < 800V | < 900V | 1 GΩ (pada 100V) | < 1,5 pF | ~ 20V | 10KA | 20KA | 10A | 100A |
Tentang GDT
Tabung pembuangan gas bekerja sesuai dengan prinsip fisika gas pembuangan busur efisiensi tinggi. Dari perspektif listrik, tabung pembuangan gas setara dengan saklar sensitif tekanan.Setelah tegangan yang diterapkan pada tabung pembuangan melebihi tegangan pemecahan, sebuah busur akan terbentuk di area pelepasan tertutup dalam waktu nanodetik kemampuan penanganan arus lonjakan tinggi dan tegangan busur yang hampir independen dari arus overvoltage sirkuit pendek.Ketika pembuangan berakhir dan tabung pembuangan keluarOleh karena itu, tabung pembuangan gas memenuhi hampir semua persyaratan komponen yang dilindungi.Hal ini dapat diandalkan membatasi tegangan dalam kisaran nilai yang diizinkan, dan dalam kondisi operasi normal, karena resistensi isolasi yang tinggi dan karakteristik kapasitas rendah, tabung pembuangan pada dasarnya tidak akan berdampak pada sistem yang dilindungi.
Klasifikasi tabung pembuangan gas keramik
1Menurut jumlah elektroda, tabung pembuangan gas yang umum digunakan dibagi menjadi tabung pembuangan dioda dan tabung pembuangan trioda.Jadi mereka disebut tabung pembuangan keramik.
2Menurut ukuran penampilan, tabung pembuangan gas yang umum digunakan dibagi menjadi tabung pembuangan chip dan tabung pembuangan plug-in.
3Menurut tegangan pulsa produk, tabung pembuangan gas yang biasa digunakan dibagi menjadi tabung pembuangan pulsa konvensional dan tabung pembuangan pulsa rendah.
