Name: 20KA SMD Gas Discharge Tube SC2E8-600HSMD Permukaan Mount 2-Electrode GDT
Brand: SOCAY
SKU: SC2E8-600HSMD
Rating: 5 (162 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Tabung Pelepasan Gas

Ukuran: φ8*6mm

DC Spark-over Voltage @100V/μs: 600V ± 20%

Maks. Tegangan Impulse Spark-over @100V/μs: 1100V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Tegangan Impuls Percikan @1KV/: 1200V

Max. Maks. Capacitance Kapasitansi: 1,5pF

Nominal, arus pelepasan impuls: 20kA

Suhu penyimpanan: -40°C~+90°C

Tegangan Busur: 20V

Menyoroti:
Pemasangan permukaan tabung pembuangan gas
,
20KA tabung pembuangan gas

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: UL,REACH,RoHS,ISO

Nomor model: SC2E8-600HSMD

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

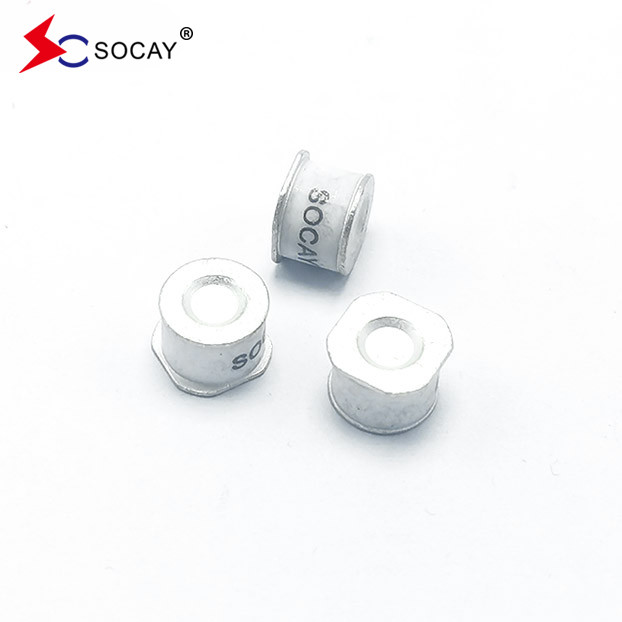

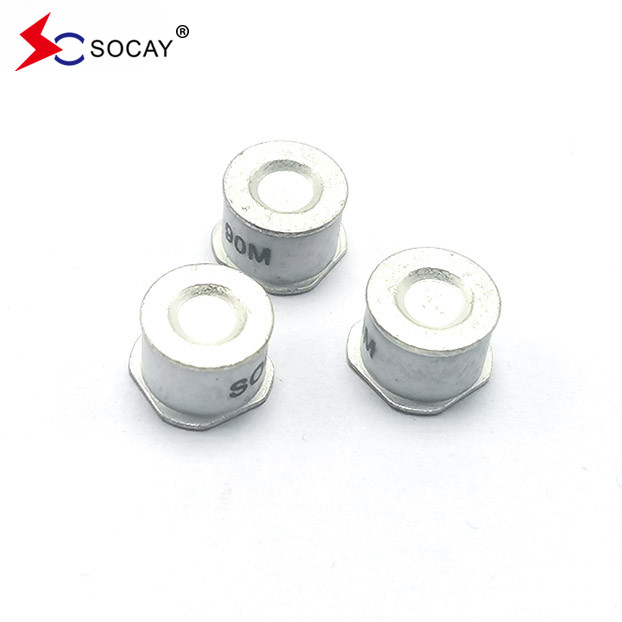

20KA SMD Gas Discharge Tube SC2E8-600HSMD Permukaan Mount 2-Electrode GDT

Deskripsi Produk

20KA SMD tabung pembuangan gas keramik SC2E8-600HSMD, permukaan dipasang 2-elektron GDT

DATA SHEET:SC2E8_v91.1.pdf

Nomor Bagian Penandaan
DC Spark-

Lebih dari Tegangan
Maksimal Tegangan Impulse Spark-over Resistensi Isolasi Minimal Kapasitas Maksimal Tegangan busur Kehidupan Pelayanan

Nominal

Listrik Pelepasan Impulse
Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks)
Nominal

Listrik Pelepasan Impulse
Hidup yang Impulsif

@100V/S @100V/μs @1KV/μs @ 1MHz @ 1A
@8/20μs

± 5 kali

@8/20μs

1 kali

@50Hz

1Segmen

10kali

@10/1000μs

300 kali

SC2E8-75H

SC2E8-75HL

SC2E8-75HSMD

SOCAY

75H
75V±20% < 500V < 600V 1 GΩ (pada 25V) < 1,5 pF ~15V 20KA 25KA 20A 200A

SC2E8-90H

SC2E8-90HL

SC2E8-90HSMD

SOCAY

90H
90V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,5 pF ~15V 20KA 25KA 20A 200A

SC2E8-150H

SC2E8-150HL

SC2E8-150HSMD

SOCAY

150H
150V±20% < 500V < 600V 1 GΩ (pada 50V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-230H

SC2E8-230HL

SC2E8-230HSMD

SOCAY

230H
230V±20% < 600V < 700V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-250H

SC2E8-250HL

SC2E8-250HSMD

SOCAY

250H
250V±20% < 700V < 800V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-300H

SC2E8-300HL

SC2E8-300HSMD

SOCAY

300H
300V±20% < 800V < 900V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-350H

SC2E8-350HL

SC2E8-350HSMD

SOCAY

350H
350V ± 20% < 800V < 900V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-420H

SC2E8-420HL

SC2E8-420HSMD

SOCAY

420H
420V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-470H

SC2E8-470HL

SC2E8-470HSMD

SOCAY

470H
470V±20% < 900V < 1000V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-600H

SC2E8-600HL

SC2E8-600HSMD

SOCAY

600H
600V ± 20% < 1100V < 1200V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

SC2E8-800H

SC2E8-800HL

SC2E8-800HSMD

SOCAY

800H
800V±20% < 1200V < 1400V 1 GΩ (pada 100V) < 1,5 pF ~ 20V 20KA 25KA 20A 200A

Catatan:

1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008

2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859

Peringatan:

Tabung pembuangan gas (GDT) tidak boleh dioperasikan langsung di jaringan pasokan listrik.

Tabung pembuangan gas (GDT) dapat menjadi panas jika terjadi tekanan arus jangka panjang (bahaya terbakar).

Tabung pembuangan gas (GDT) hanya dapat digunakan dalam batas nilai yang ditentukan.

Tabung pembuangan gas yang rusak (GDT) tidak boleh digunakan kembali.

Label:
penahan tabung gas

Tabung GDT

Komponen Elektronik GDT

Kontak Person :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

20KA SMD Gas Discharge Tube SC2E8-600HSMD Permukaan Mount 2-Electrode GDT

Pemasangan permukaan tabung pembuangan gas

20KA tabung pembuangan gas

penahan tabung gas

Tabung GDT

Komponen Elektronik GDT

Tabung Pengeluaran Gas Keramik SC2E8-90HL GDT Aksial Berpangkalan Untuk Perlindungan Telekomunikasi SLIC

600V Gas Tube Surge Arrester SC3E8-600HMF Perangkat Berkapasitas Radial

Petir Arrestor Aksial Berpimpin Keramik Gas Discharge Tube 600V SC2E8-600ML GDT Komponen Elektronik

SOCAY Radial Leaded Gas Discharge Arrester GDT SC3E8-600HM Kapasitas Ultra Low

Keramik 2-elektron GDT tabung pembuangan gas SC2E8-350HL 20KA Kapasitas lonjakan

2-elektron Keramik Gas Tube Arrester GDT 5KA Kapasitas Surge SC2E5-600L

SOCAY Gas Discharge Tube Surge Protector SC2E5-90LSMD Surface Mount GDT

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Komponen Klasik

Nomor Bagian	Penandaan	DC Spark- Lebih dari Tegangan	Maksimal Tegangan Impulse Spark-over		Resistensi Isolasi Minimal	Kapasitas Maksimal	Tegangan busur	Kehidupan Pelayanan
								Nominal Listrik Pelepasan Impulse	Max Impulse Discharge Current (Arus Pelepasan Impulsi Maks)	Nominal Listrik Pelepasan Impulse	Hidup yang Impulsif
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 kali	@8/20μs 1 kali	@50Hz 1Segmen 10kali	@10/1000μs 300 kali
SC2E8-75H SC2E8-75HL SC2E8-75HSMD	SOCAY 75H	75V±20%	< 500V	< 600V	1 GΩ (pada 25V)	< 1,5 pF	~15V	20KA	25KA	20A	200A
SC2E8-90H SC2E8-90HL SC2E8-90HSMD	SOCAY 90H	90V±20%	< 500V	< 600V	1 GΩ (pada 50V)	< 1,5 pF	~15V	20KA	25KA	20A	200A
SC2E8-150H SC2E8-150HL SC2E8-150HSMD	SOCAY 150H	150V±20%	< 500V	< 600V	1 GΩ (pada 50V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-230H SC2E8-230HL SC2E8-230HSMD	SOCAY 230H	230V±20%	< 600V	< 700V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-250H SC2E8-250HL SC2E8-250HSMD	SOCAY 250H	250V±20%	< 700V	< 800V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-300H SC2E8-300HL SC2E8-300HSMD	SOCAY 300H	300V±20%	< 800V	< 900V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-350H SC2E8-350HL SC2E8-350HSMD	SOCAY 350H	350V ± 20%	< 800V	< 900V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-420H SC2E8-420HL SC2E8-420HSMD	SOCAY 420H	420V±20%	< 900V	< 1000V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-470H SC2E8-470HL SC2E8-470HSMD	SOCAY 470H	470V±20%	< 900V	< 1000V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-600H SC2E8-600HL SC2E8-600HSMD	SOCAY 600H	600V ± 20%	< 1100V	< 1200V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
SC2E8-800H SC2E8-800HL SC2E8-800HSMD	SOCAY 800H	800V±20%	< 1200V	< 1400V	1 GΩ (pada 100V)	< 1,5 pF	~ 20V	20KA	25KA	20A	200A
Catatan: 1) Istilah sesuai dengan ITU-T K.12 dan GB/T 9043-2008 2) Pada saat pengiriman AQL 0,65 tingkat II, DIN ISO 2859
