5V Surface Mount TVS Diode SMAJ5.0A Unidirectional Transient Voltage Suppressor

5000 pcs
MOQ
negotiable
harga
5V Surface Mount TVS Diode SMAJ5.0A Unidirectional Transient Voltage Suppressor
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Dioda TVS
Jenis Paket: DO-214AC/SMA
Vrwm: 5.0v
Vbr@Itu (Min.): 6.40V
Vbr@It (Maks.): 7.00V
DIA: 10mA
Vc@Ipp: 9.2V
Ipp: 43.48A
Ir@Vrwm: 800μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Menyoroti:

5V TVS Diode

,

Dioda TVS permukaan

,

Suppressor tegangan transisi satu arah
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: SMAJ5.0A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

5V Surface Mount TVS Diode SMAJ5.0A, Suppressor Tegangan Transient Unidirectional



DATA SHEET:SMAJ_v2207.1.pdf

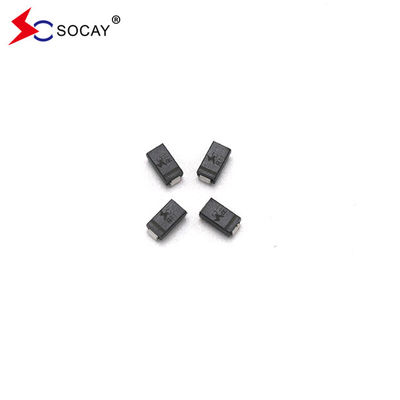

5V Surface Mount TVS Diode SMAJ5.0A Unidirectional Transient Voltage Suppressor 0





Deskripsi:

Seri SMAJ dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.



Nomor Bagian Penandaan

Kembali

Stand-off

Tegangan VRWM(V)

Pembagian

TeganganVBR (V)

@ AkuT

Tes

Saat ini

AkuT (mA)

Maksimal

Pengepakan

Tegangan VC @ AkuPP(V)

Maksimal

Puncak

Denyut nadi

Saat ini AkuPP(A)

Maksimal

Kembali

KebocoranAkuR

@VRWM (μA)
Satuan Bi UNi Bi   MIN Maksimal
SMAJ3.3A ️ A1 ️ 3.3 4.10 ... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Kami 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Ya. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5
SMAJ45A SMAJ45CA CV YV 45.0 50.00 55.30 1 72.7 5.50 5
SMAJ48A SMAJ48CA CX YX 48.0 53.30 58.90 1 77.4 5.17 5
SMAJ51A SMAJ51CA CZ YZ 51.0 56.70 62.70 1 82.4 4.85 5
SMAJ54A SMAJ54CA RE ZE 54.0 60.00 66.30 1 87.1 4.59 5
SMAJ58A SMAJ58CA RG ZG 58.0 64.40 71.20 1 93.6 4.27 5
SMAJ60A SMAJ60CA RK ZK 60.0 66.70 73.70 1 96.8 4.13 5
SMAJ64A SMAJ64CA RM ZM 64.0 71.10 78.60 1 103.0 3.88 5
SMAJ70A SMAJ70CA RP ZP 70.0 77.80 86.00 1 113.0 3.54 5
SMAJ75A SMAJ75CA RR ZR 75.0 83.30 92.10 1 121.0 3.31 5
SMAJ78A SMAJ78CA NT2 perkebunan ZT 78.0 86.70 95.80 1 126.0 3.17 5
SMAJ80A SMAJ80CA RB ZB 80.0 88.80 97.60 1 129.6 3.09 5
SMAJ85A SMAJ85CA RV ZV 85.0 94.40 104.00 1 137.0 2.92 5
SMAJ90A SMAJ90CA RX ZX 90.0 100.00 111.00 1 146.0 2.74 5
SMAJ100A SMAJ100CA RZ ZZ 100.0 111.00 123.00 1 162.0 2.47 5
SMAJ110A SMAJ110CA SE VE 110.0 122.00 135.00 1 177.0 2.26 5
SMAJ120A SMAJ120CA SG VG 120.0 133.00 147.00 1 193.0 2.07 5
SMAJ130A SMAJ130CA SK VK 130.0 144.00 159.00 1 209.0 1.91 5
SMAJ140A SMAJ140CA SB VB 140.0 155.00 171.00 1 226.8 1.76 5
SMAJ150A SMAJ150CA SM VM 150.0 167.00 185.00 1 243.0 1.65 5
SMAJ160A SMAJ160CA SP VP 160.0 178.00 197.00 1 259.0 1.54 5
SMAJ170A SMAJ170CA SR VR 170.0 189.00 209.00 1 275.0 1.45 5
SMAJ180A SMAJ180CA ST VT 180.0 201.00 220.00 1 291.6 1.37 5
SMAJ190A SMAJ190CA SV VV 190.0 211.00 232.00 1 307.8 1.30 5
SMAJ200A SMAJ200CA SW VW 200.0 224.00 247.00 1 324.0 1.23 5
SMAJ220A SMAJ220CA SX VX 220.0 246.00 272.00 1 356.0 1.12 5
SMAJ250A SMAJ250CA SZ VZ 250.0 279.00 309.00 1 405.0 0.99 5
SMAJ300A SMAJ300CA DE Dia 300.0 335.00 371.00 1 486.0 0.82 5
SMAJ350A SMAJ350CA Direktorat Jenderal HG 350.0 391.00 432.00 1 567.0 0.71 5
SMAJ400A SMAJ400CA DK HK 400.0 447.00 494.00 1 648.0 0.62 5
SMAJ440A SMAJ440CA DM HM 440.0 492.00 543.00 1 713.0 0.56 5

 Catatan:

1.1.Suffix "A" menandakan perangkat toleransi 5%.

2. 2. Tambahkan akhiran "CA" setelah nomor bagian untuk menentukan perangkat dua arah.

3. 3.Untuk perangkat Bidirectional dengan VRdari 10 volt dan di bawah, IRBatasnya dua kali lipat.

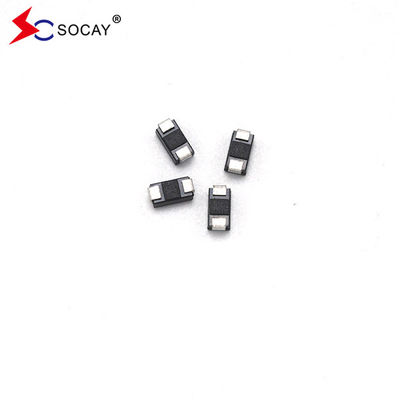

5V Surface Mount TVS Diode SMAJ5.0A Unidirectional Transient Voltage Suppressor 1





Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 400 Watt
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya Amper
Pembagian daya pada infinite heat sink di TL= 75°C PM(AV) 1.0 Watt
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 40 Amper
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 Tegangan
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.

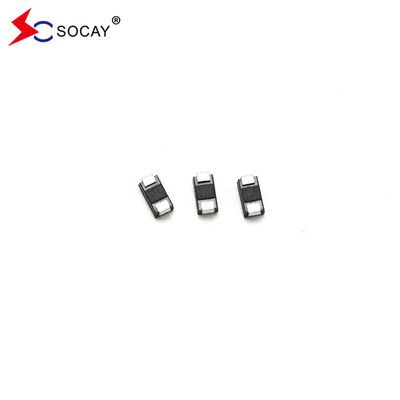

5V Surface Mount TVS Diode SMAJ5.0A Unidirectional Transient Voltage Suppressor 2
