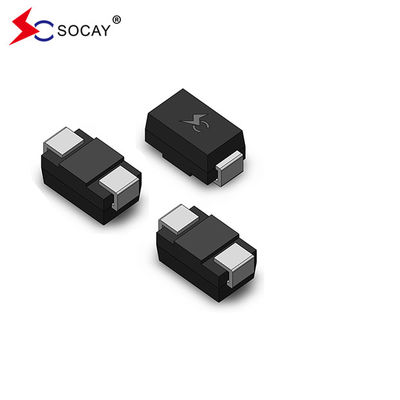

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode

5000 pcs
MOQ
negotiable
harga
400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Dioda TVS
Jenis Paket: DO-214AC/SMA
Vrwm: 6.0V
Vbr@Itu (Min.): 6.67V
Vbr@It (Maks.): 7.37V
DIA: 10mA
Vc@Ipp: 10.3V
Ipp: 38.83A
Ir@Vrwm: 800μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: SMAJ6.0CA
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode



DATA SHEET:SMAJ_v2207.1.pdf



400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode 0





Nomor Bagian Penandaan

Kembali

Stand-off

Tegangan VRWM(V)

Pembagian

TeganganVBR (V)

@ AkuT

Tes

Saat ini

AkuT (mA)

Maksimal

Pengepakan

Tegangan VC @ AkuPP(V)

Maksimal

Puncak

Denyut nadi

Saat ini AkuPP(A)

Maksimal

Kembali

KebocoranAkuR

@VRWM (μA)
Satuan Bi UNi Bi   MIN Maksimal
SMAJ3.3A ️ A1 ️ 3.3 4.10 ... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Kami 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Ya. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5



 Catatan:



1.1.Suffix "A" menandakan perangkat toleransi 5%.

2. 2. Tambahkan akhiran "CA" setelah nomor bagian untuk menentukan perangkat dua arah.

3. 3.Untuk perangkat Bidirectional dengan VRdari 10 volt dan di bawah, IRBatasnya dua kali lipat.







400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode 1





Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 400 Watt
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya Amper
Pembagian daya pada infinite heat sink di TL= 75°C PM(AV) 1.0 Watt
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 40 Amper
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 Tegangan
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.





400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode 2

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, TVS Bi-directional Diode 3
