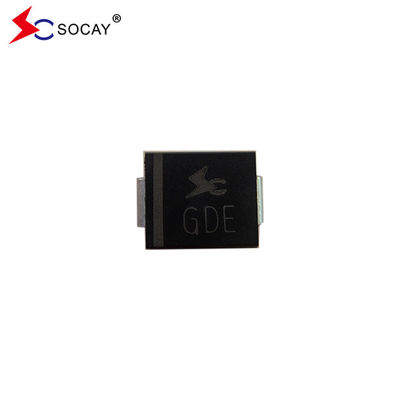

1500W Surface Mount TVS SMCJ5.0A, 1000μA IR VRWM 5.0V Suppressor Tegangan Transient
DATA SHEET:SMCJ_v2107.1.pdf
Deskripsi:
Seri SMCJ dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.
| Nomor Bagian |
Penandaan |
Kembali
Stand-off
Tegangan VRWM (V)
|
Pembagian
TeganganVBR (V)
@ AkuT
|
Tes
Saat ini
AkuT (mA)
|
Maksimal
Pengepakan
Tegangan VC @ AkuPP(V)
|
Maksimal
Puncak
Denyut nadi
Saat ini AkuPP(A)
|
Maksimal
Kembali
KebocoranAkuR
@VRWM (μA)
|
| Satuan |
Bi |
UNi |
Bi |
|
MIN |
Maksimal |
|
|
|
|
| SMCJ5.0A |
SMCJ5.0CA |
GDE |
BDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
163.04 |
1000 |
| SMCJ6.0A |
SMCJ6.0CA |
GDG |
BDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
145.63 |
1000 |
| SMCJ6.5A |
SMCJ6.5CA |
GDK |
BDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
133.93 |
500 |
| SMCJ7.0A |
SMCJ7.0CA |
GDM |
BDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
125.00 |
200 |
| SMCJ7.5A |
SMCJ7.5CA |
PDB |
BDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
116.28 |
100 |
| SMCJ8.0A |
SMCJ8.0CA |
Republik Demokratik Jerman |
BDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
110.29 |
50 |
| SMCJ8.5A |
SMCJ8.5CA |
GDT |
BDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
104.17 |
20 |
| SMCJ9.0A |
SMCJ9.0CA |
GDV |
BDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
97.40 |
10 |
| SMCJ10A |
SMCJ10CA |
GDX |
BDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
88.24 |
5 |
| SMCJ11A |
SMCJ11CA |
GDZ |
BDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
82.42 |
5 |
| SMCJ12A |
SMCJ12CA |
GEE |
Lebah |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
75.38 |
5 |
| SMCJ13A |
SMCJ13CA |
GEG |
BEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
69.77 |
5 |
| SMCJ14A |
SMCJ14CA |
GEK |
BEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
64.66 |
5 |
| SMCJ15A |
SMCJ15CA |
GEM |
BEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
61.48 |
5 |
| SMCJ16A |
SMCJ16CA |
GEP |
BEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
57.69 |
5 |
| SMCJ17A |
SMCJ17CA |
GER |
BER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
54.35 |
5 |
| SMCJ18A |
SMCJ18CA |
GET |
BET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
51.37 |
5 |
| SMCJ19A |
SMCJ19CA |
GEB |
BEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
48.73 |
5 |
| SMCJ20A |
SMCJ20CA |
GEV |
BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
46.30 |
5 |
| SMCJ22A |
SMCJ22CA |
GEX |
BEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
42.25 |
5 |
| SMCJ24A |
SMCJ24CA |
GEZ |
BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
38.56 |
5 |
| SMCJ26A |
SMCJ26CA |
GFE |
BFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
35.63 |
5 |
| SMCJ28A |
SMCJ28CA |
GFG |
BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
33.04 |
5 |
| SMCJ30A |
SMCJ30CA |
GFK |
BFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
30.99 |
5 |
| SMCJ33A |
SMCJ33CA |
GFM |
BFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
28.14 |
5 |
| SMCJ36A |
SMCJ36CA |
GFP |
BFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
25.82 |
5 |
| SMCJ40A |
SMCJ40CA |
GFR |
BFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
23.26 |
5 |
| SMCJ43A |
SMCJ43CA |
GFT |
BFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
21.61 |
5 |
| SMCJ45A |
SMCJ45CA |
GFV |
BFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
20.63 |
5 |
| SMCJ48A |
SMCJ48CA |
GFX |
BFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
19.38 |
5 |
| SMCJ51A |
SMCJ51CA |
GFZ |
BFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
18.20 |
5 |
| SMCJ54A |
SMCJ54CA |
GGE |
BGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
17.22 |
5 |
| SMCJ58A |
SMCJ58CA |
GGG |
BGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
16.03 |
5 |
| SMCJ60A |
SMCJ60CA |
GGK |
BGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
15.50 |
5 |
| SMCJ64A |
SMCJ64CA |
GGM |
BGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
14.56 |
5 |
| SMCJ70A |
SMCJ70CA |
GGP |
BGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
13.27 |
5 |
| SMCJ75A |
SMCJ75CA |
GGR |
BGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
12.40 |
5 |
| SMCJ78A |
SMCJ78CA |
GGT |
BGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
11.90 |
5 |
| SMCJ80A |
SMCJ80CA |
GGB |
BGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
11.57 |
5 |
| SMCJ85A |
SMCJ85CA |
GGV |
BGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
10.95 |
5 |
| SMCJ90A |
SMCJ90CA |
GGX |
BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
10.27 |
5 |
| SMCJ100A |
SMCJ100CA |
GGZ |
BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
9.26 |
5 |
| SMCJ110A |
SMCJ110CA |
GHE |
BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
8.47 |
5 |
| SMCJ120A |
SMCJ120CA |
Gas rumah kaca |
BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
7.77 |
5 |
| SMCJ130A |
SMCJ130CA |
GHK |
BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
7.18 |
5 |
| SMCJ140A |
SMCJ140CA |
... |
BHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
6.61 |
5 |
| SMCJ150A |
SMCJ150CA |
GHM |
BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
6.17 |
5 |
| SMCJ160A |
SMCJ160CA |
GHP |
BHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
5.79 |
5 |
| SMCJ170A |
SMCJ170CA |
GHR |
BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
5.45 |
5 |
| SMCJ180A |
SMCJ180CA |
GHT |
BHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
5.14 |
5 |
| SMCJ190A |
SMCJ190CA |
GHV |
BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
4.87 |
5 |
| SMCJ200A |
SMCJ200CA |
GHW |
BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
4.60 |
5 |
| SMCJ220A |
SMCJ220CA |
GHX |
BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
4.20 |
5 |
| SMCJ250A |
SMCJ250CA |
GHZ |
BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
3.70 |
5 |
| SMCJ300A |
SMCJ300CA |
GJE |
BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
3.10 |
5 |
| SMCJ350A |
SMCJ350CA |
GJG |
BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
2.60 |
5 |
| SMCJ400A |
SMCJ400CA |
GJK |
BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
2.30 |
5 |
| SMCJ440A |
SMCJ440CA |
GJM |
BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
2.10 |
5 |
Catatan:
1.Suffix "A" menandakan perangkat toleransi 5%.
2Tambahkan akhiran "CA" setelah nomor bagian untuk menentukan perangkat dua arah.
Untuk perangkat dua arah yang memiliki VRdari 10 volt dan di bawah, IRBatasnya dua kali lipat.
Fitur:
Untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan
Kebocoran rendah
Unit Uni dan Bidirectional
Penghubung kaca yang pasif
Induktansi rendah
Kemampuan penjepit yang sangat baik
1500W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%
Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volt ke VBRmenit
Tipikal IRkurang dari 5μA di atas 12V.
Soldering suhu tinggi: 260°C/40 detik di terminal
Koefisien suhu maksimum tipikal ΔVBR= 0,1% × VBR@25°C× ΔT
Paket plastik memiliki Underwriters Laboratory Flammability 94V-0
Mat tin lead free Plated
Bebas halogen dan sesuai RoHS
Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan
Tes kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c
IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)
Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)
Aplikasi:
Perangkat TVS sangat ideal untuk melindungi antarmuka I/O, bus VCC dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telecom, Komputer, Industri dan Konsumen.
| Parameter |
Simbol |
Nilai |
Satuan |
| Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) |
PPPM |
1500 |
Watt |
| Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) |
AkuPP |
Lihat Tabel Selanjutnya |
Amper |
| Pembagian daya pada infinite heat sink di TL= 75°C |
PM(AV) |
6.5 |
Watt |
| Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) |
AkuFSM |
200 |
Amper |
| Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) |
VF |
3.5/5.0 |
Tegangan |
| Jalur operasi dan rentang suhu penyimpanan. |
TJ, TSTG |
-55 sampai +150 |
°C |
|
Catatan:
1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.
2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.
3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.
4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.
|
