Rumah /Produk/Dioda TVS/Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui

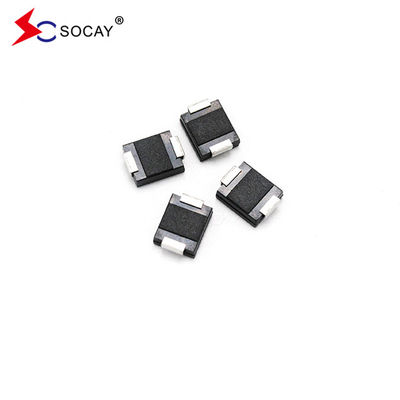

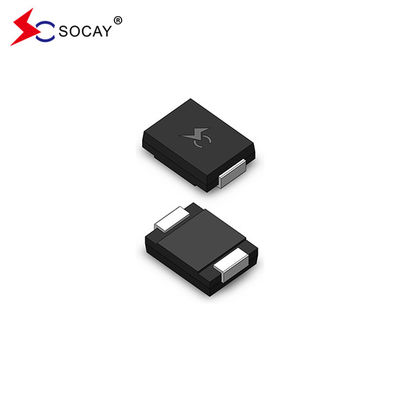

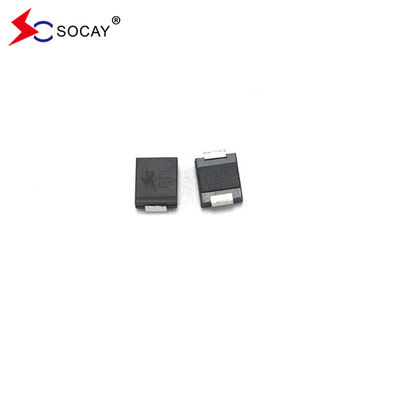

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui

3000PCS
MOQ
negotiable
harga
Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama SMCJ5.0CA: Dioda TVS
Jenis Paket SMCJ5.0CA: LAKUKAN-214AB/SMC
SMCJ5.0CA Vrwm: 5.0v
SMCJ5.0CA Vbr@It (Min.): 6.40V
SMCJ5.0CA Vbr@It (Maks.): 7.00V
SMCJ5.0CA Itu: 10mA
SMCJ5.0CA Vc@Ipp: 9.2V
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Menyoroti:

Dioda TVS Bidirectional

,

TVS Diode SMCJ5.0CA

,

TVS Penekan Tegangan Transient
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: SMCJ5.0CA
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

TVS Bi-directional Diode SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL Diakui



DATA SHEET:SMCJ_v2107.1.pdf





TVS Diode SMCJ5.0CA Deskripsi:

TVS Diode SMCJ5.0CA dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.





Dioda TVS SMCJ5.0CA Kekuatan maksimal (TA= 25°Ckecuali dinyatakan sebaliknya):

TVS Diode Parameter Simbol Nilai TVS Diode Unit
SMCJ5.0CA Peningkatan daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 1500 Watt
SMCJ5.0CA Peak Pulse Current dengan bentuk gelombang 10/1000μs. AkuPP Lihat Tabel Selanjutnya Amper
Pembagian daya pada infinite heat sink di TL= 75°C PM(AV) 6.5 Watt
SMCJ5.0CA arus gelombang depan puncak, gelombang setengah sinus tunggal 8,3 ms (Catatan 3) AkuFSM 200 Amper
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 Tegangan
SMCJ5.0CA Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.







TVS Diode SMCJ5.0CA Karakteristik Listrik (TA= 25°Ckecuali dinyatakan sebaliknya):

Nomor Bagian TVS Diode Penandaan

TVS Diode Reverse

Stand-off

Tegangan VRWM (V)

Pemecahan Dioda TVS

Tegangan VBR (V)

@ IT

Tes

Saat ini

IT (mA)

TVS Diode Maksimum

Pengepakan

Tegangan VC @IPP (V)

TVS Diode Maksimum

Pulsa Puncak

IPP saat ini (A)

Maksimal

Kembali

IR kebocoran

@VRWM (μA)
Satuan Bi Satuan Bi   MIN Maksimal
SMCJ5.0A SMCJ5.0CA GDE BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA PDB BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA Republik Demokratik Jerman BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA GDT BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA GDV BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5





Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 0

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 1

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 2Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 3

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 4


Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 5

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 6

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 7



Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 8

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 9

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 10

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 11

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 12

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 13

Dioda TVS Bidirectional SMCJ5.0CA 9.2VC Penekanan Tegangan Transient UL Diakui 14
