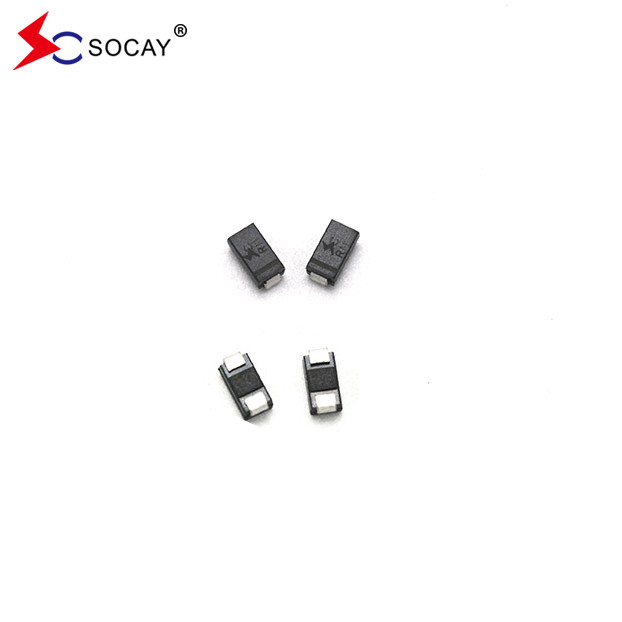

VRWM 64V Unidirectional Surface Mount TVS Diode SMAJ64A, Rencana Perlindungan Gratis Disediakan

VRWM 64V Unidirectional Surface Mount TVS Diode SMAJ64A, Rencana Perlindungan Gratis Disediakan

Dioda TVS permukaan SMAJ64A DATA SHEET:SMAJ_v2207.1.pdf

Dioda TVS permukaan SMAJ64A Ilustrasi:

Surface Mount TVS Diode SMAJ64A dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.

1Aplikasi dioda penekanan sementara (dioda TVS) dalam sistem pasokan listrik TN
Tegangan tinggi yang disebabkan oleh kesalahan operasi manusia seperti gelombang tegangan tinggi petir dan saklar beban dapat dengan mudah menyerang bagian dalam peralatan listrik dan elektronik melalui saluran pasokan listrik,menyebabkan kegagalan peralatan listrik dan elektronikDengan memasang perangkat penyerap gelombang MOV dan TVS pada saluran listrik, perlindungan dua tingkat diterapkan,dan perlindungan mode umum dan mode diferensial dilakukan pada jalur L dan NMetode khusus adalah untuk memasang MOV di ujung depan garis sebagai tingkat pertama perlindungan SPD untuk melepaskan sebagian besar arus petir, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangePerlu dicatat bahwa MOV dan TVS harus mencapai koordinasi dan kerja sama tegangan dan energi, dan panjang jalur antara AB tidak boleh kurang dari 5 m.panjang jalur harus ditingkatkan atau perangkat pemisah harus dipasang.

2Aplikasi dioda penekanan sementara (dioda TVS) dalam jalur sinyal jaringan
Dioda penekanan sementara (dioda TVS) tidak hanya dapat digunakan untuk perlindungan lonjakan sistem listrik, tetapi juga untuk perlindungan lonjakan saluran sinyal.Tabung pembuangan gas GDT dan dioda penekanan sementara (dioda TVS) dikombinasikan untuk membentuk perlindungan gelombang sinyalPerangkat ini ditandai dengan respons cepat, kebocoran kecil, hampir tidak ada kehilangan sinyal, dan dapat memberikan perlindungan yang aman dan dapat diandalkan untuk jalur jaringan berkecepatan tinggi.

3Aplikasi dioda penekanan sementara (dioda TVS) dalam sistem listrik DC
Dalam sirkuit catu daya komputer PC biasa, AC 220 V diturunkan ke AC 20 V melalui trafo,dan kemudian dimodulasi dan diperbaiki oleh sirkuit untuk output DC 10 V DC daya dan terhubung ke bebanDengan memasang bidirectional transisi suppressor tegangan TVS1 di ujung output trafo,Ini menyerap arus impuls impuls instan dari L dan N jalur dan clamp tegangan sirkuit pada tingkat tegangan yang aman. TVS1 dapat melindungi pengoreksi back-end dan komponen sirkuit lainnya dari trafo.Sebuah unidirectional transient voltage suppressor TVS2 dipasang di ujung output dari catu daya DC setelah rectifier untuk melindungi beban DC dari overvoltage dan dampak arus.

3Aplikasi dioda penekanan transisi (dioda TVS) dalam sirkuit transistor
Sebagai perangkat kontrol arus, transistor merupakan bagian penting dari sirkuit terpadu elektronik. Mereka dapat dibagi menjadi dua kategori: transistor NPN dan transistor PNP [5].Mereka digunakan dalam beralih sirkuit, sirkuit amplifier dan sirkuit stabilisasi tegangan.Untuk melindungi sirkuit transistor dari gangguan tegangan lonjakan seperti ESD/EFT (elektrocharging/electrical fast transient pulse group), TVS1 dan TVS2 ditambahkan ke ujung input dan output sirkuit masing-masing untuk perlindungan.
