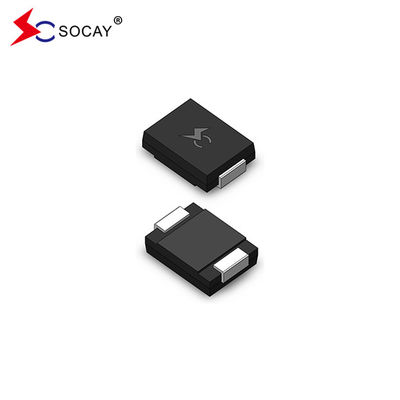

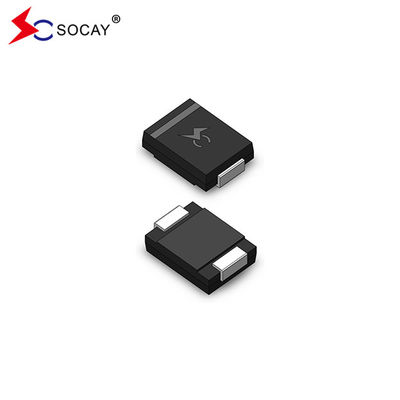

3000W Seri SMDJ SMDJ5.0A Dioda TV Pemasangan Permukaan VRWM 5.0V Penekan Tegangan Transien
LEMBARAN DATA:SMDJ_v2107.1 .pdf
Keterangan:
Seri SMDJ dirancang khusus untuk melindungi peralatan elektronik sensitif dari transien tegangan yang disebabkan oleh petir dan kejadian tegangan transien lainnya.
|
Nomor Bagian
|
Menandai
|
Tegangan Stand-Off TerbalikVRWM(V)
|
PerincianTegangan VBr(V)
@SAYAT
|
Tes Saat IniSAYAT
(mA)
|
Tegangan Penjepit MaksimumVC
@SAYAhal(V)
|
Arus Pulsa Puncak MaksimumSAYAhal(A)
|
Kebalikan MaksimumKebocoran IR
@VRWM(μA)
|
|
Universitas
|
Dua
|
Universitas
|
Dua
|
|
menit
|
MAKS
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDK |
DDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
267.86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
250,00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
PDIP |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232.56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
220.59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
DDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194.81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176.47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164,84 |
5 |
| SMDJ12A |
SMDJ12CA |
KENCING |
DEE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150,75 |
5 |
| SMDJ13A |
SMDJ13CA |
PASAK |
DERAJAT |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
139.53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122,95 |
5 |
| SMDJ16A |
SMDJ16CA |
SEMANGAT |
DEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115.38 |
5 |
| SMDJ17A |
SMDJ17CA |
PER |
DER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
108,70 |
5 |
| SMDJ18A |
SMDJ18CA |
PELIHARAAN |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102,74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97.47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
PERANGKAT |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92,59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
84.51 |
5 |
| SMDJ24A |
SMDJ24CA |
PEZ |
DEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
71.26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
61,98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
56.29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51.64 |
5 |
| SMDJ40A |
SMDJ40CA |
Dana Pensiun |
DFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
46.51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
38.76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
36.41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DJE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
34.44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DJK |
60.0 |
66,70 |
73,70 |
1 |
96.8 |
30,99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DJP |
70.0 |
77,80 |
86.00 |
1 |
113.0 |
26.55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DJP |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
24.79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DJP |
78.0 |
86,70 |
95,80 |
1 |
126.0 |
23.81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80.0 |
88,80 |
97,60 |
1 |
129.6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DJP |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DJP |
90.0 |
100,00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DJP |
100,0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16.95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9.75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
pasokan air panas |
200,0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300,0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Catatan:
1. 1. Akhiran 'A' menunjukkan toleransi perangkat 5%.
2. 2.Tambahkan akhiran 'CA' setelah nomor bagian untuk menentukan perangkat dua arah.
3.Untuk perangkat Bi-Directional yang memiliki VRdari 10 volt ke bawah, IRbatasnya dua kali lipat.
Fitur:
Untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan
Kebocoran rendah
Unit Uni dan Dua Arah
Persimpangan kaca yang dipasivasi
Induktansi rendah
Kemampuan menjepit yang luar biasa
Kemampuan daya puncak 3000W pada bentuk gelombang 10 × 1000µs Tingkat pengulangan (siklus kerja):0,01%
Waktu respons cepat: biasanya kurang dari 1,0 ps dari 0 Volt hingga VBrmenit
Khas IRkurang dari 5μA di atas 12V.
Penyolderan Suhu Tinggi: 260°C/40 detik di terminal
Koefisien suhu maksimum tipikal ΔVBr= 0,1% ×VBr@25°C× ΔT
Kemasan plastik memiliki Sifat Mudah Terbakar Laboratorium Penjamin Emisi 94V-0
Berlapis bebas timah timah matte
Bebas halogen dan sesuai RoHS
Mode kegagalan tipikal adalah hubungan pendek dari tegangan atau arus yang ditentukan secara berlebihan
Uji kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c
IEC-61000-4-2 ESD 15kV (Udara), 8kV (Kontak)
Perlindungan ESD pada jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)
Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)
Aplikasi:
Perangkat TVS ideal untuk perlindungan antarmuka I/O, bus VCC, dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telekomunikasi, Komputer, Industri, dan Konsumen.
| Parameter |
Simbol |
Nilai |
Satuan |
| Disipasi Daya Pulsa Puncak dengan bentuk gelombang 10/1000µs (Gbr.1)(Catatan 1), (Catatan 2) |
PhalM |
3000 |
Watt |
| Arus Pulsa Puncak dengan bentuk gelombang 10/1000µs.(Catatan1,Gbr.3) |
SAYAhal |
Lihat Tabel Berikutnya |
Amp |
| Pembuangan Daya pada Pendingin Tak Terbatas di TL=75°C |
PM(AV) |
6.0 |
Watt |
| Arus Lonjakan Ke Depan Puncak, Gelombang Setengah Sinus Tunggal 8,3 ms (Catatan 3) |
SAYAFSM |
300 |
Amp |
| Tegangan Maju Sesaat Maksimum pada 25A untuk Searah Saja (Catatan 4) |
VF |
3.5/5.0 |
Tegangan |
| Persimpangan pengoperasian dan Kisaran Suhu Penyimpanan. |
TJ, TSTG |
-55 hingga +150 |
℃ |
|
Catatan:
1. Pulsa arus tidak berulang, sesuai Gambar 3 dan diturunkan di atas TA= 25℃ per Gambar 2.
2. Dipasang pada Bantalan Tembaga 5,0 mm x 5,0 mm (tebal 0,03 mm) pada setiap terminal.
3. Gelombang sinus setengah tunggal 8,3 ms, atau gelombang persegi setara, Siklus kerja = maksimum 4 pulsa per menit.
4.VF<3.5V untuk VBr<200V dan VF<6.5V untuk VBr> 201V.
|
