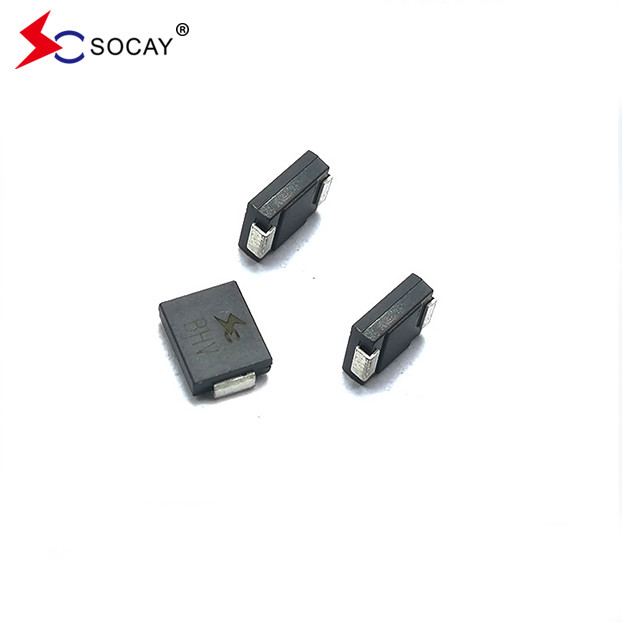

5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM

500 pcs
MOQ
negotiable
harga
5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Dioda TVS
Jenis Paket: LAKUKAN-214AB/SMC
Vrwm: 12.0V
Vbr@Itu (Min.): 13.30V
Vbr@It (Maks.): 14.70V
DIA: 1mA
Vc@Ipp: 19.9V
Ipp: 253.77A
Ir@Vrwm: 800μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Menyoroti:

5000W Surface Mount TVS

,

Permukaan Gunung TVS 12VRWM
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: 5.0SMDJ12A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

5000W Daya Tinggi 5.0SMDJ Seri TVS Diode 5.0SMDJ12A Permukaan Gunung TVS 12VRWM



DATA SHEET:5.0SMDJ_v2107.1.pdf





Deskripsi:

Peraturan5.0SMDJSeri TVS produk dioda penekanan transisi adalah jenis baru dari perangkat perlindungan sirkuit efisiensi tinggi yang dikembangkan oleh SOCAY untuk kebutuhan khusus industri otomotif.Ini memiliki waktu respons yang sangat cepat (sub-nanosecond level) dan kemampuan penyerapan gelombang yang sangat tinggi. Dirancang khusus untuk melindungi peralatan elektronik sensitif dalam aplikasi elektronik otomotif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.



Nomor Bagian Penandaan

Kembali

Stand-off

Tegangan VRWM (V)

Pembagian

TeganganVBR (V)

@ AkuT

Tes

Saat ini

AkuT (mA)

Maksimal

Pengepakan

Tegangan VC @ AkuPP(V)

Maksimal

Puncak

Denyut nadi

Saat ini AkuPP(A)

Maksimal

Kembali

KebocoranAkuR

@VRWM (μA)
Satuan Bi UNi Bi   MIN Maksimal
️ 5.0SMDJ8.0CA ️ 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Aplikasi:

Perangkat TVS sangat ideal untuk melindungi antarmuka I/O, bus VCC dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telecom, Komputer, Industri dan Konsumen.





Kemampuan maksimal (TA=25°C kecuali dinyatakan lain)

Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 5000 W
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya A
Pembagian daya pada infinite heat sink di TL= 75°C PM ((AV) 6.5 W
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 300 A
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 V
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.





5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 0



5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 1

5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 2



5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 3



5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 4

5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 5

5000W High Power Surface Mount TVS 5.0SMDJ Seri 5.0SMDJ12A 12VRWM 6





Produk utama SOCAY meliputi serangkaian tabung pembuangan gas keramik (GDT), Dioda Penekan Transisi (TVS Diodes), Suppressor ESD, Suppressor Tiresistor Surge (TSS), Spark Gap Protectors (SPG), Varistors (MOV), Chip Varistors (MLV), Fuse PTC Resetable,Termistor Koefisien Suhu Negatif (NTC Thermistor), Chip Bead, Schottky Diode, Zener Diode, dll Dari desain sirkuit untuk pengujian produk (dan memberikan laporan uji), kami akan memberikan Anda layanan one-stop di bidang perlindungan sirkuit.Dengan kualitas dan pelayanan yang sangat baik, SOCAY telah memenangkan pujian luas dari pelanggan dan rasa hormat dari industri.
