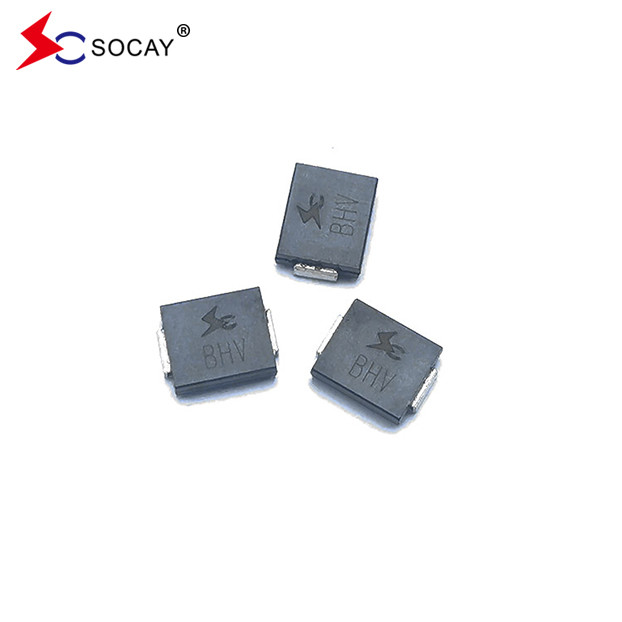

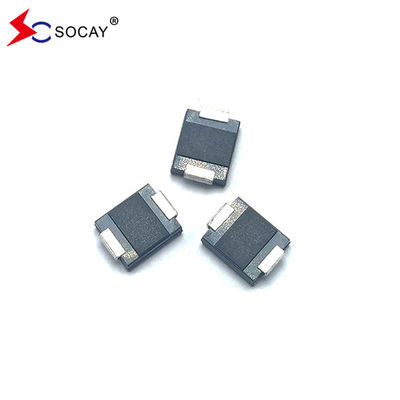

SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan

500 pcs
MOQ
negotiable
harga
SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kata Kunci: DIODA
Ukuran paket: LAKUKAN-214AB/SMC
Vrwm: 33.0V
Vbr@Itu (Min.): 36.70V
Vbr@It (Maks.): 40.60V
DIA: 1mA
Vc@Ipp: 53.3V
Ipp: 94.75A
Ir@Vrwm: 5μA
Bahan: silikon
Menyoroti:

Dioda TVS unidirectional

,

TVS Diode 5.0SMDJ33A

,

TVS Surface Mount Diode
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: 5.0SMDJ33A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SOCAY TVS unidirectional 5.0SMDJ33A untuk aplikasi permukaan untuk mengoptimalkan ruang papan



DATA SHEET:5.0SMDJ_v2107.1.pdf



Siklus Suhu JESD22-A104
Panci Tekanan JESD22-A102

Penyimpanan suhu tinggi JESD22-A103

HTRB JESD22-A108

Kejut Termal JESD22-A106



Nomor Bagian Penandaan

Kembali

Stand-off

Tegangan VRWM (V)

Pembagian

TeganganVBR (V)

@ AkuT

Tes

Saat ini

AkuT (mA)

Maksimal

Pengepakan

Tegangan VC @ AkuPP(V)

Maksimal

Puncak

Denyut nadi

Saat ini AkuPP(A)

Maksimal

Kembali

KebocoranAkuR

@VRWM (μA)
Satuan Bi UNi Bi   MIN Maksimal
️ 5.0SMDJ8.0CA ️ 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5



Tvs Diode memilih metode



1Untuk mengetahui produk pelanggan, tegangan operasi, port aplikasi, tingkat perlindungan.

2.VRWM (tekanan operasi) nilai perangkat ≥ operasi normal di sirkuit pelanggan

3.VC (tekanan penjepit) nilai < tegangan maksimum untuk chip back-end

4Pilih paket dan daya perangkat sesuai dengan port aplikasi dan tingkat perlindungan.

Aplikasi:

Perangkat TVS sangat ideal untuk melindungi antarmuka I/O, bus VCC dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telecom, Komputer, Industri dan Konsumen.





Kemampuan maksimal (TA=25°C kecuali dinyatakan lain)

Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 5000 W
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya A
Pembagian daya pada infinite heat sink di TL= 75°C PM ((AV) 6.5 W
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 300 A
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 V
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.





SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 0



SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 1

SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 2



SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 3



SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 4

SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 5

SOCAY TVS Unidirectional Diode 5.0SMDJ33A Untuk Aplikasi yang dipasang di permukaan 6



Produk utama SOCAY meliputi berbagaidari tabung pembuangan gas keramik (GDT), dioda penekanan sementara (TVS Diodes), penekan ESD, penekan gelombang tiristor (TSS), pelindung celah percikan (SPG), varistor (MOV), chip varistor (MLV),Fuse PTC yang dapat disetel ulang, Termistor Koefisien Suhu Negatif (NTC Thermistors), Chip Bead, Schottky Diode, Zener Diode, dll. Dari desain sirkuit hingga pengujian produk (dan memberikan laporan pengujian),kami akan menyediakan layanan one-stop di bidang perlindungan sirkuitDengan kualitas dan layanan yang sangat baik, SOCAY telah memenangkan pujian luas dari pelanggan dan rasa hormat dari industri.
