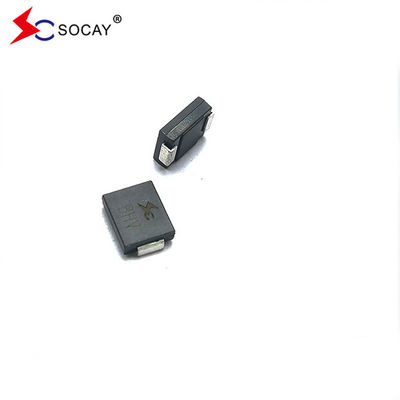

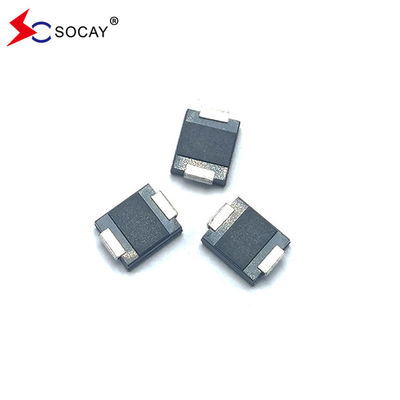

Diode SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC
DATA SHEET:5.0SMDJ_v2107.1.pdf
| Berat badan |
00,007 ons, 0,21 gram |
| |
|
| Kasus |
JEDEC DO-214AB Plastik cetakan di atas persimpangan kaca pasivated |
| |
|
| Polaritas |
Band warna menunjukkan katode kecuali Bipolar |
| |
|
| Terminal |
Selang berlapis timah matte, dapat dilas sesuai JESD22-B102D |
Metode Seleksi
1Untuk mengetahui produk pelanggan, tegangan operasi, port aplikasi, tingkat perlindungan.
2.VRWM (tekanan operasi) nilai perangkat ≥ operasi normal di sirkuit pelanggan
3.VC (tekanan penjepit) nilai < tegangan maksimum untuk chip back-end
4Pilih paket dan daya perangkat sesuai dengan port aplikasi dan tingkat perlindungan.
Deskripsi:
5.0SMDJ24CA dirancang khusus untuk melindungi peralatan elektronik sensitif dari tegangan transisi yang disebabkan oleh petir dan peristiwa tegangan transisi lainnya.
| Nomor Bagian |
Penandaan |
Kembali
Stand-off
Tegangan VRWM (V)
|
Pembagian
TeganganVBR (V)
@ AkuT
|
Tes
Saat ini
AkuT (mA)
|
Maksimal
Pengepakan
Tegangan VC @ AkuPP(V)
|
Maksimal
Puncak
Denyut nadi
Saat ini AkuPP(A)
|
Maksimal
Kembali
KebocoranAkuR
@VRWM (μA)
|
| Satuan |
Bi |
UNi |
Bi |
|
MIN |
Maksimal |
|
|
|
|
| ️ |
5.0SMDJ8.0CA |
️ |
5BDP |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
367.60 |
100 |
| 5.0SMDJ11A |
5.0SMDJ11CA |
5PDX |
5BDX |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
277.47 |
800 |
| 5.0SMDJ12A |
5.0SMDJ12CA |
5PDZ |
5BDZ |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
253.77 |
800 |
| 5.0SMDJ13A |
5.0SMDJ13CA |
5PEE |
5BEE |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
234.88 |
500 |
| 5.0SMDJ14A |
5.0SMDJ14CA |
5PEG |
5BEG |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
217.67 |
200 |
| 5.0SMDJ15A |
5.0SMDJ15CA |
5PEK |
5BEK |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
206.97 |
100 |
| 5.0SMDJ16A |
5.0SMDJ16CA |
5PEM |
5BEM |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
194.23 |
50 |
| 5.0SMDJ17A |
5.0SMDJ17CA |
5PEP |
5BEP |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
182.97 |
20 |
| 5.0SMDJ18A |
5.0SMDJ18CA |
5PER |
5BER |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
172.95 |
10 |
| 5.0SMDJ19A |
5.0SMDJ19CA |
5PET |
5BET |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
164.07 |
10 |
| 5.0SMDJ20A |
5.0SMDJ20CA |
5PEV |
5BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
155.86 |
5 |
| 5.0SMDJ22A |
5.0SMDJ22CA |
5PEX |
5BEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
142.25 |
5 |
| 5.0SMDJ24A |
5.0SMDJ24CA |
5PEZ |
5BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
129.82 |
5 |
| 5.0SMDJ26A |
5.0SMDJ26CA |
5PFE |
5BFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
119.95 |
5 |
| 5.0SMDJ28A |
5.0SMDJ28CA |
5PFG |
5BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
111.23 |
5 |
| 5.0SMDJ30A |
5.0SMDJ30CA |
5PFK |
5BFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
104.34 |
5 |
| 5.0SMDJ33A |
5.0SMDJ33CA |
5PFM |
5BFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
94.75 |
5 |
| 5.0SMDJ36A |
5.0SMDJ36CA |
5PFP |
5BFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
86.92 |
5 |
| 5.0SMDJ40A |
5.0SMDJ40CA |
5PFR |
5BFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
78.29 |
5 |
| 5.0SMDJ43A |
5.0SMDJ43CA |
5PFT |
5BFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
72.77 |
5 |
| 5.0SMDJ45A |
5.0SMDJ45CA |
5PFV |
5BFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
69.46 |
5 |
| 5.0SMDJ48A |
5.0SMDJ48CA |
5PFX |
5BFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
65.25 |
5 |
| 5.0SMDJ51A |
5.0SMDJ51CA |
5PFZ |
5BFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
61.29 |
5 |
| 5.0SMDJ54A |
5.0SMDJ54CA |
5PGE |
5BGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
57.98 |
5 |
| 5.0SMDJ58A |
5.0SMDJ58CA |
5PGG |
5BGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
53.95 |
5 |
| 5.0SMDJ60A |
5.0SMDJ60CA |
5PGK |
5BGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
52.17 |
5 |
| 5.0SMDJ64A |
5.0SMDJ64CA |
5PGM |
5BGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
49.03 |
5 |
| 5.0SMDJ70A |
5.0SMDJ70CA |
5PGP |
5BGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
44.69 |
5 |
| 5.0SMDJ75A |
5.0SMDJ75CA |
5PGR |
5BGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
41.74 |
5 |
| 5.0SMDJ78A |
5.0SMDJ78CA |
5PGT |
5BGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
40.08 |
5 |
| 5.0SMDJ80A |
5.0SMDJ80CA |
5PGB |
5BGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
38.97 |
5 |
| 5.0SMDJ85A |
5.0SMDJ85CA |
5PGV |
5BGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
36.86 |
5 |
| 5.0SMDJ90A |
5.0SMDJ90CA |
5PGX |
5BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
34.59 |
5 |
| 5.0SMDJ100A |
5.0SMDJ100CA |
5PGZ |
5BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
31.17 |
5 |
| 5.0SMDJ110A |
5.0SMDJ110CA |
5PHE |
5BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
28.53 |
5 |
| 5.0SMDJ120A |
5.0SMDJ120CA |
5PHG |
5BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
26.17 |
5 |
| 5.0SMDJ130A |
5.0SMDJ130CA |
5PHK |
5BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
24.16 |
5 |
| 5.0SMDJ140A |
5.0SMDJ140CA |
5PHB |
5BHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
22.27 |
5 |
| 5.0SMDJ150A |
5.0SMDJ150CA |
5PHM |
5BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
20.78 |
5 |
| 5.0SMDJ160A |
5.0SMDJ160CA |
5PHP |
5BHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
19.50 |
5 |
| 5.0SMDJ170A |
5.0SMDJ170CA |
5PHR |
5BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
18.36 |
5 |
| 5.0SMDJ180A |
5.0SMDJ180CA |
5PHT |
5BHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
17.32 |
5 |
| 5.0SMDJ190A |
5.0SMDJ190CA |
5PHV |
5BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
16.41 |
5 |
| 5.0SMDJ200A |
5.0SMDJ200CA |
5PHW |
5BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| 5.0SMDJ220A |
5.0SMDJ220CA |
5PHX |
5BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| 5.0SMDJ250A |
5.0SMDJ250CA |
5PHZ |
5BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| 5.0SMDJ300A |
5.0SMDJ300CA |
5PJE |
5BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| 5.0SMDJ350A |
5.0SMDJ350CA |
5PJG |
5BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| 5.0SMDJ400A |
5.0SMDJ400CA |
5PJK |
5BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| 5.0SMDJ440A |
5.0SMDJ440CA |
5PJM |
5BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Aplikasi:
Perlindungan pasokan listrik kecil, Switch, mesin POS, penangkal petir, intercom bangunan, sistem pemantauan, kartu parkir, sistem transmisi, Instrumen, meter, produk komunikasi,Panel kontrol, navigator GPS.
| Kemampuan maksimal (TA=25°C kecuali dinyatakan lain) |
| |
| Parameter |
Simbol |
Nilai |
Satuan |
| Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) |
PPPM |
5000 |
W |
| Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) |
AkuPP |
Lihat Tabel Selanjutnya |
A |
| Pembagian daya pada infinite heat sink di TL= 75°C |
PM ((AV) |
6.5 |
W |
| Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) |
AkuFSM |
300 |
A |
| Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) |
VF |
3.5/5.0 |
V |
| Jalur operasi dan rentang suhu penyimpanan. |
TJ, TSTG |
-55 sampai +150 |
°C |
|
Catatan:
1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.
2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.
3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.
4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.
|
