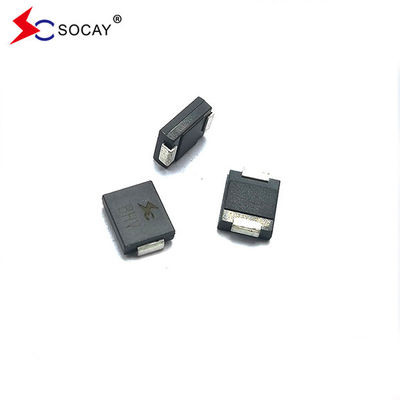

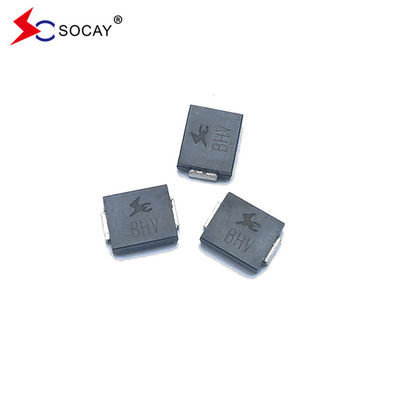

DO-214 Dioda Penekan Tegangan Transisi 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

Kembali

Stand-off

Tegangan V_RWM (V)

Pembagian

TeganganV_BR (V)

@ Aku_T

Tes

Saat ini

Aku_T (mA)

Maksimal

Pengepakan

Tegangan V_C @ Aku_PP(V)

Maksimal

Puncak

Denyut nadi

Saat ini Aku_PP(A)

Maksimal

Kembali

KebocoranAku_R

@V_RWM (μA)

u Untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan

u Kebocoran rendah

Unit Uni dan Bidirectional

u Penghubung kaca yang pasif

u Induktansi rendah

u Kemampuan penjepit yang sangat baik

u 5000W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%

u Waktu respons cepat: biasanya kurang dari 1,0ps dari 0 Volt ke V_BRmenit

u Tipikal_Rkurang dari 5μA di atas 25V.

u Pemanasan suhu tinggi: 260°C/40 detik pada terminal

u Koefisien suhu maksimum tipikal ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Paket plastik memiliki Underwriters Laboratory Flammability 94V-0

u Mat tin lead free Plated

u Bebas halogen dan sesuai RoHS

u Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan

u Uji kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c

u IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)

u Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)

u Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas T_A= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. V_F< 3,5V untuk V_BR< 200V dan V_F< 6,5V untuk V_BR> 201V.
