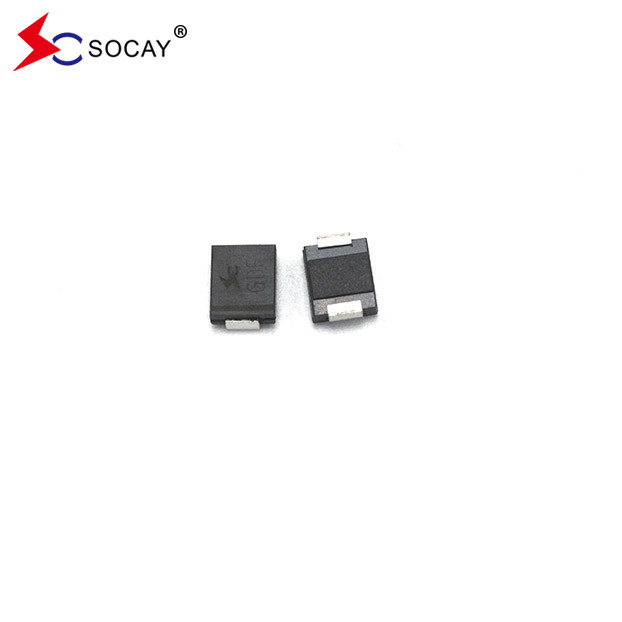

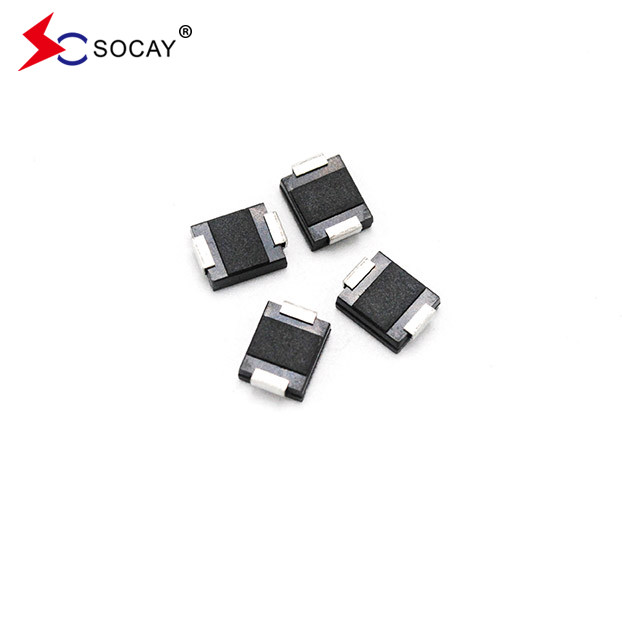

SMDJ75A TVS Diode Protection Circuit Board Perangkat PCB Komponen Pasif

SMDJ75A TVS Diode Protection Circuit Board Perangkat PCB Komponen Pasif

SMDJ75A TVS Diode DATASHEET:SMDJ_v2107.1.pdf

SMDJ75A TVS Diode Deskripsi:

Dioda TVS SMDJ75A dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.Tegangan depan instan maksimum pada 25A untuk satu arah saja adalah 3.5/5.0 volt.

SMDJ75A TVS Diode Fitur:

• SMDJ75A TVS Diode cocok untuk aplikasi permukaan dipasang untuk mengoptimalkan ruang papan
• Dioda TVS SMDJ75A memiliki kebocoran rendah
• SMDJ75A TVS Diode adalah Unit Unidirectional
• SMDJ75A TVS Diode adalah glass passivated junction
• SMDJ75A TVS Diode memiliki induktansi rendah
• SMDJ75A TVS Diode memiliki kemampuan penjepit yang sangat baik
• Kemampuan daya puncak diode TVS SMDJ75A pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01% adalah 3000W
• SMDJ75A TVS Diode's Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volts ke VBR min
• Diode TVS SMDJ75A IR khas kurang dari 5μA di atas 12V.
• Soldering suhu tinggi: 260°C/40 detik di terminal
• Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C× ΔT
• Paket plastik memiliki Underwriters Laboratory Flammability 94V-0
• Mat tin lead free Plated
• SMDJ75A TVS Diode bebas halogen dan RoHS sesuai
• Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan
• Tes kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c
• SMDJ75A TVS Diode's IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
• Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)
• Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)
