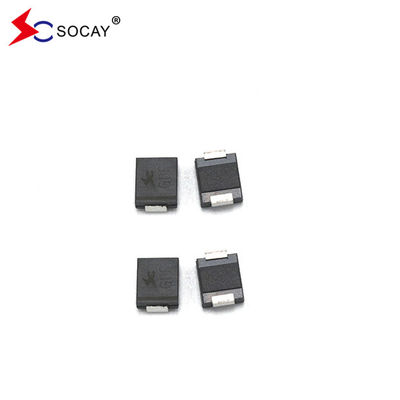

Diode Penekan Transisi TVS Diode SMDJ Penekan Tegangan Transisi Diode SMDJ36A

Diode Penekan Transisi TVS Diode SMDJ Penekan Tegangan Transisi Diode SMDJ36A

DATA SHEET:SMDJ_v2107.1.pdf

Fitur dioda SMDJ TVS:

u SMDJ TVS dapat digunakan dalam aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan

kebocoran SMDJ TVS rendah

u TVS SMDJ ini adalah komponen Unidirectional

u Penghubung kaca yang pasif

u Ini memiliki induktansi rendah

u SMDJ TVS memiliki kemampuan penjepit yang sangat baik

u 3000W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%

u Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volts ke VBR min

u IR tipikal SMDJ TVS kurang dari 5μA di atas 12V.

u Pemanasan suhu tinggi: 260°C/40 detik pada terminal

u Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C× ΔT

U Paket plastik memiliki Underwriters Laboratory Flammability 94V-0

u Mat tin lead free Plated

u SMDJ TVS bebas halogen dan sesuai RoHS

u Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan

u Uji kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c

u IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)

u Perlindungan ESD saluran data SMDJ TVS sesuai dengan IEC 61000-4-2 (IEC801-2)

u Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)
